HL62.1B/2

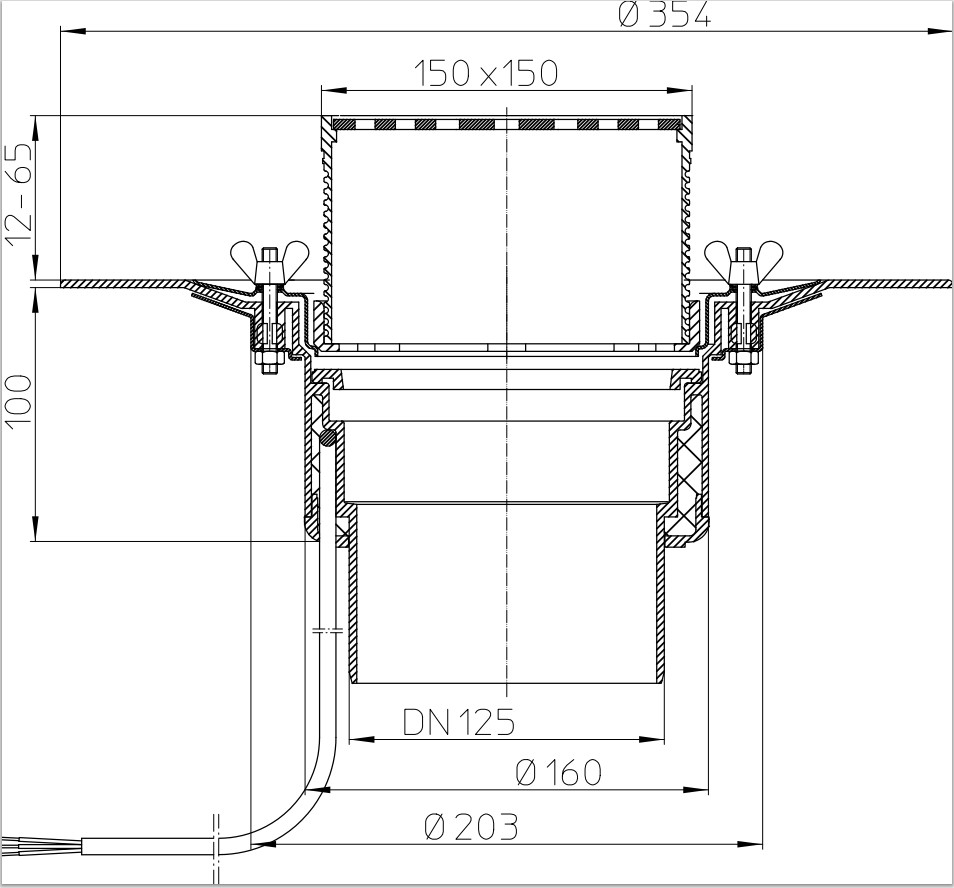

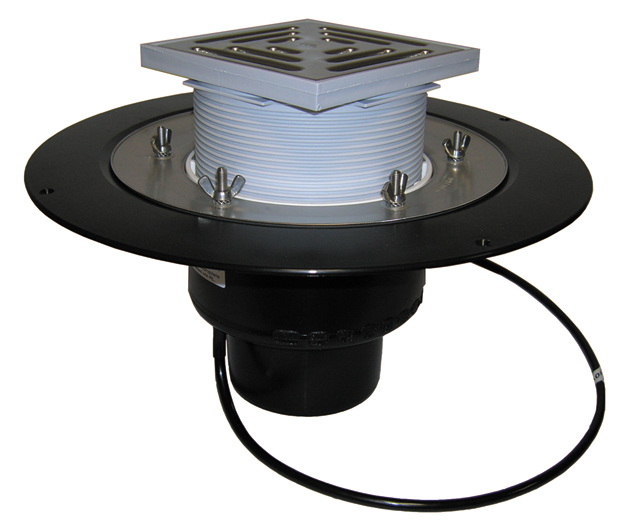

Скачать страницуКровельная воронка с вертикальным выпуском, с надставным элементом из ПП и решеткой из нержавеющей стали, с зажимным профилированным фланцем из нержавеющей стали, DN125.
Технические данные:
Материал составных частей
HL62.1B/2
HL170
HL062.3E
HL062.4E
HL62.1-K
HL350
Удлинитель для трапов, кровельных воронок и надставного элемента HL350, высотой 155мм
HL84.CU
Уплотнительный комплект с медным листом d 500мм
HL84.E
Уплотнительный комплект со сцинкованым стальным листом d 500мм.
HL84.H
Уплотнительный комплект с битумным полотном d 500мм.
HL160
Дренажный фланец для приёма потока воды с гидроизоляции на инверсионной кровле, Ø 170
HL161
Дренажный фланец с переходником, предназначен для соединения лотка с кровельной воронкой на уровне гидроизоляции или соединения воронки с надставными элементами серии HL65
HL65F
Надставной элемент из полипропилена, с уплотнительным резиновым кольцом, высотой 345мм, применяется для герметичного соединения с гидроизоляцией из FPO полотна, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN 125
HL635N
Дренажный и инспекционный колодец для "зелёных" и эксплуатируемых кровель и кровель с пригрузом из гравия, с пластиковым подрамником и пластиковой решёткой
HL0635N.2
Решётка из оцинкованной стали для дренажного и инспекционного колодца HL635N(.0)
HL0635N.3
Глухая пластмассовая крышка для дренажного и инспекционного колодца HL635N(.0)
HL636N
Удлинитель для дренажного и инспекционного колодца HL635N(.0
HL66
Надставной элемент с решеткой из нержавеющей стали "Quadra" 150*150мм с двумя винтами, высотой 205мм, максимальная нагрузка до1,5 тонн, DN 145
HL66Q
Надставной элемент с решеткой из нержавеющей стали "Quadra" 150*150мм с двумя винтами, высотой 205мм, максимальная нагрузка до1,5 тонн, DN 145
HL65H
Надставной элемент с гидроизоляционным полимербитумным полотном и уплотнительным резиновым кольцом, высотой 345мм, применяется для герметичного соединения с гидроизоляцией на основе битума, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN 125
HL66.1
Надставной элемент с решеткой из нержавеющей стали "Quadra" 150*150мм с двумя винтами, с поверхностью, которая препятствует скольжению, высотой 205мм, максимальная нагрузка до 1,5 тонн, DN 145
HL66P
Надставной элемент с решеткой из нержавеющей стали, с монтажной консолью 206*206мм из поливинилхлорида для соединения с напольным покрытием из ПВХ, высотой 90мм, максимальная нагрузка до 300 кг, DN 145
HL67
Надставной элемент с круглой решеткой в подрамнике из нержавеющей стали диаметром 155мм, высотой 150мм, максимальная нагрузка до 300кг, DN 145
HL65
Надставной элемент с обжимным фланцем из нержавеющей стали и уплотнительным резиновым кольцом, высотой 345мм, применяется для герметичного соединения с гидроизоляцией, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN 125
HL65P
Надставной элемент из поливинилхлорида, с уплотнительным резиновым кольцом, высотой 345мм, применяется для герметичного соединения с гидроизоляцией из ПВХ мембран, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN 125
HL350.0
Надставной элемент с профилированным фланцем, применяется для подхвата второго уровня гидроизоляции
HL350.1
Надставной элемент с обжимным фланцем, с дренажным кольцом для приема потока воды и комплектом монтажа, применяется для подхвата второго уровня гидроизоляции или геотекстиля на инверсионной кровле, высотой 220мм
HL350.1H
Надставной элемент с гидроизоляционным полимербитумным полотном, применяется для подхвата второго уровня гидроизоляции, высотой 225мм
HL62.1/2
Ккровельная воронка, с электрообогревом, с листвоуловителем, с теплоизоляцией, с обжимным фланцем из нержавеющей стали, с вертикальным выпуском DN 125
HL62.1BP/2
Кровельная воронка с корпусом из ПВХ для приваривания ПВХ мембраны, вертикальным выпуском с листвоуловителем из ПП, с электрообогревом от сети 220В мощностью 10-30Вт, DN125.
HL62.1BF/2
Кровельная воронка DN125 для эксплуатируемой кровли, вертикальный выпуск, с ПП-фланцем и электрообогревом (10-30W/230V)
HL62.1BH/2
Кровельная воронка DN125 с битумным полотном и подогревом (10-30Вт/230В).
Сертификат соответствия на продукцию HL российского производства OOO "ХЛ-РУС" каталог 31/RUS
Сертификат соответствия на продукцию HL российского производства OOO "ХЛ-РУС" каталог 33/RUS
Сертификат соответствия на воронки с электрообогревом серии HL62 (изготовитель ООО "ХЛ-РУС")
Декларация о соответствии на кровельные воронки с электрообогревом (изготовитель HL Hutterer & Lechner GmbH)
Технические параметры
Технические данные:
Материал составных частей
Паспорт

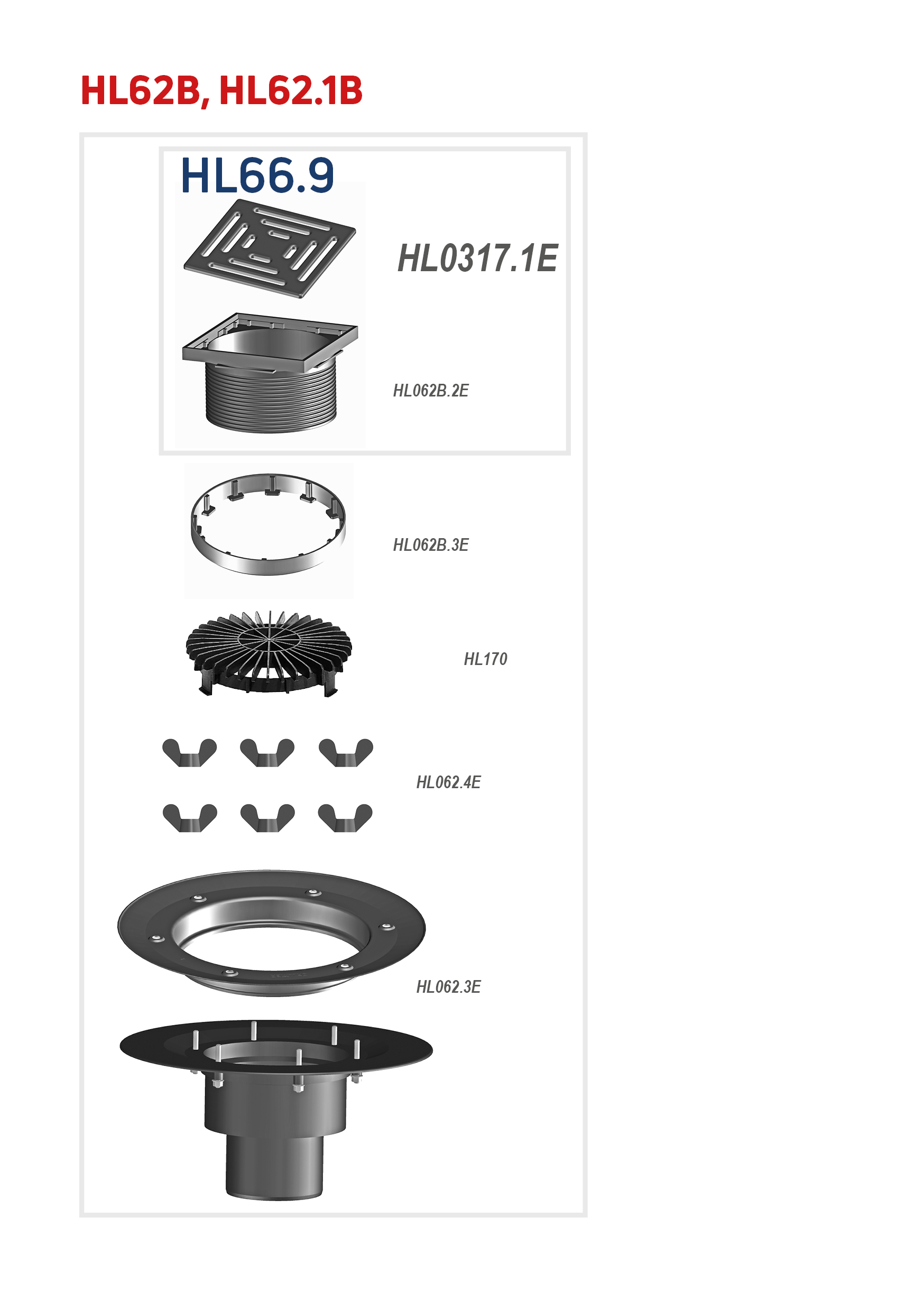

Составные части
HL170
Решетка-листвоуловитель d 170 мм
HL062.3E
Фланец из высококачественной стали
HL062.4E
Барашковая гайка (6 шт.)
HL62.1-K
Корпус воронки HL62.1/1
Доп. оборудование
HL350
Удлинитель для трапов, кровельных воронок и надставного элемента HL350, высотой 155мм
HL84.CU
Уплотнительный комплект с медным листом d 500мм
HL84.E
Уплотнительный комплект со сцинкованым стальным листом d 500мм.
HL84.H
Уплотнительный комплект с битумным полотном d 500мм.
HL160
Дренажный фланец для приёма потока воды с гидроизоляции на инверсионной кровле, Ø 170
HL161
Дренажный фланец с переходником, предназначен для соединения лотка с кровельной воронкой на уровне гидроизоляции или соединения воронки с надставными элементами серии HL65
HL65F
Надставной элемент из полипропилена, с уплотнительным резиновым кольцом, высотой 345мм, применяется для герметичного соединения с гидроизоляцией из FPO полотна, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN 125
HL635N
Дренажный и инспекционный колодец для "зелёных" и эксплуатируемых кровель и кровель с пригрузом из гравия, с пластиковым подрамником и пластиковой решёткой
HL0635N.2
Решётка из оцинкованной стали для дренажного и инспекционного колодца HL635N(.0)
HL0635N.3
Глухая пластмассовая крышка для дренажного и инспекционного колодца HL635N(.0)
HL636N
Удлинитель для дренажного и инспекционного колодца HL635N(.0
HL66
Надставной элемент с решеткой из нержавеющей стали "Quadra" 150*150мм с двумя винтами, высотой 205мм, максимальная нагрузка до1,5 тонн, DN 145
HL66Q
Надставной элемент с решеткой из нержавеющей стали "Quadra" 150*150мм с двумя винтами, высотой 205мм, максимальная нагрузка до1,5 тонн, DN 145
HL65H
Надставной элемент с гидроизоляционным полимербитумным полотном и уплотнительным резиновым кольцом, высотой 345мм, применяется для герметичного соединения с гидроизоляцией на основе битума, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN 125
HL66.1
Надставной элемент с решеткой из нержавеющей стали "Quadra" 150*150мм с двумя винтами, с поверхностью, которая препятствует скольжению, высотой 205мм, максимальная нагрузка до 1,5 тонн, DN 145
HL66P
Надставной элемент с решеткой из нержавеющей стали, с монтажной консолью 206*206мм из поливинилхлорида для соединения с напольным покрытием из ПВХ, высотой 90мм, максимальная нагрузка до 300 кг, DN 145
HL67
Надставной элемент с круглой решеткой в подрамнике из нержавеющей стали диаметром 155мм, высотой 150мм, максимальная нагрузка до 300кг, DN 145
HL65
Надставной элемент с обжимным фланцем из нержавеющей стали и уплотнительным резиновым кольцом, высотой 345мм, применяется для герметичного соединения с гидроизоляцией, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN 125
HL65P
Надставной элемент из поливинилхлорида, с уплотнительным резиновым кольцом, высотой 345мм, применяется для герметичного соединения с гидроизоляцией из ПВХ мембран, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN 125
HL350.0
Надставной элемент с профилированным фланцем, применяется для подхвата второго уровня гидроизоляции
HL350.1
Надставной элемент с обжимным фланцем, с дренажным кольцом для приема потока воды и комплектом монтажа, применяется для подхвата второго уровня гидроизоляции или геотекстиля на инверсионной кровле, высотой 220мм
HL350.1H
Надставной элемент с гидроизоляционным полимербитумным полотном, применяется для подхвата второго уровня гидроизоляции, высотой 225мм
Альтернативные варианты
HL62.1/2
Ккровельная воронка, с электрообогревом, с листвоуловителем, с теплоизоляцией, с обжимным фланцем из нержавеющей стали, с вертикальным выпуском DN 125
HL62.1BP/2
Кровельная воронка с корпусом из ПВХ для приваривания ПВХ мембраны, вертикальным выпуском с листвоуловителем из ПП, с электрообогревом от сети 220В мощностью 10-30Вт, DN125.
HL62.1BF/2
Кровельная воронка DN125 для эксплуатируемой кровли, вертикальный выпуск, с ПП-фланцем и электрообогревом (10-30W/230V)
HL62.1BH/2
Кровельная воронка DN125 с битумным полотном и подогревом (10-30Вт/230В).
Сертификаты
Сертификат соответствия на продукцию HL российского производства OOO "ХЛ-РУС" каталог 31/RUS
от 17.11.2022 г. (действителен до 16.11.2025 г.)
Сертификат соответствия № РОСС.RU.НА39.H001225 от 17.11.2022 (действителен до 16.11.2025, изготовитель ООО "ХЛ-РУС")
Сертификат соответствия на продукцию HL российского производства OOO "ХЛ-РУС" каталог 33/RUS
от 05.03.2024 г. (действителен до 04.03.2027 г.)
Сертификат соответствия № РОСС RU.32748.04ЭП30.ОС16.00073 от 05.03.2024 (действителен до 04.03.2027, изготовитель ООО ХЛ-РУС)
Сертификат соответствия на воронки с электрообогревом серии HL62 (изготовитель ООО "ХЛ-РУС")
от 23.03.2021 г. (действителен до 22.03.2026 г.)
Сертификат соответствия № ЕАЭС RU C-RU.ПФ02.В.03829/21 выдан на основании протоколов испытаний №51Х/Н-19.03/21, №52Х/Н-19.03/21 от 19.03.21 и распространяется на продукцию фирмы ХЛ: Воронки с электрообогревом серии HL62
Декларация о соответствии на кровельные воронки с электрообогревом (изготовитель HL Hutterer & Lechner GmbH)
от 09.03.2022 г. (действителен до 01.03.2025 г.)
Декларация о соответствии ЕАЭС № RU Д-АТ.PA02.В.19137/22 от 09.03.2022 (действителен до 01.03.2025, изготовитель HL Hutterer & Lechner GmbH)
