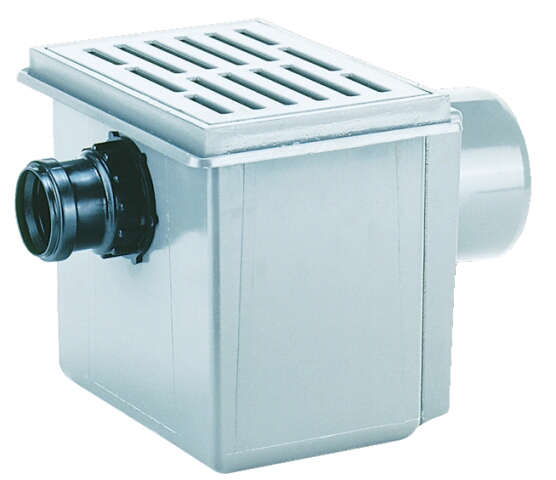

HL71.1/50

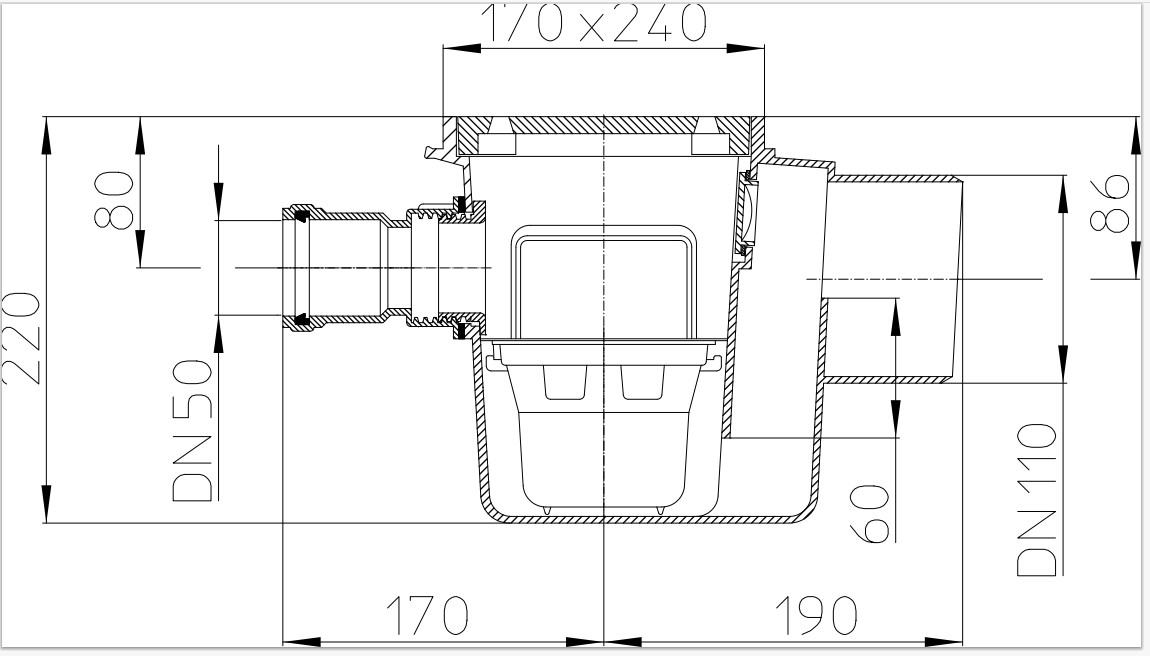

Техническое изображение HL71.1/50

HL71.1/50

Скачать страницу

Трап для подвалов и технических помещений с решеткой в подрамнике 170*240мм, с грязесборником и лючком-прочисткой, высотой гидрозатвора 60мм, горизонтальным входом и горизонтальным выпуском

Технические данные:

Высота монтажа:
220 мм
Присоединительные размеры:
DN110
Пропускная способность, л/с:
2.30
Срок службы:
не менее 50 лет
Все параметры

Файлы для скачивания:

Технические данные:

Высота монтажа:
220 мм
Присоединительные размеры:
DN110
Пропускная способность, л/с:
2.30
Срок службы:
не менее 50 лет
Вес брутто, кг:
1.62
Дополнительный приёмный патрубок:
DN50
Надставной элемент:
170x240 мм
Объем, м3:
0.01794
Решетка:
155x225 мм
Максимальная разрешенная нагрузка, т:
0.3

Материал составных частей

Грязеуловитель:
Полипропилен
Корпус:
ABS
Материал решётки:
ABS

HL71.1/50

pdf
225.53 Kb
Скачать pdf

HL071.1.2E

HL071.1E

HL071.3E

HL071.4E

HL71.1K

HL9/1

Переходник c поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL71.1/7

Трап для подвалов и технических помещений с решеткой в подрамнике 170*240мм, с грязесборником и лючком-прочисткой, высотой гидрозатвора 60мм, горизонтальным входом и горизонтальным выпуском

HL71

Трап с решеткой и подрамником из ABS 170*240 мм, допустимой максимальной нагрузкой 300 кг, с грязесборником и лючком-прочисткой, высотой гидрозатвора 60мм, Q=2,30 л/с, горизонтальным выпуском DN 110

HL71G

Трап с решеткой 155х225мм в подрамнике 170х240мм, с грязесборником, высотой гидрозатвора 60мм, горизонтальным входом и горизонтальным выпуском

Сертификат соответствия на продукцию HL, каталог 31/RUS

pdf
3 058.09 Kb
Скачать pdf

Сертификат соответствия на продукцию HL, каталог 33/RUS

pdf
2 053.67 Kb
Скачать pdf

Санитарно-эпидемиологическое заключение на сифоны, трапы, сточные устройства HL

pdf
2 294.49 Kb
Скачать pdf

Технические параметры

Технические данные:

Высота монтажа:
220 мм
Присоединительные размеры:
DN110
Пропускная способность, л/с:
2.30
Срок службы:
не менее 50 лет
Вес брутто, кг:
1.62
Дополнительный приёмный патрубок:
DN50
Надставной элемент:
170x240 мм
Объем, м3:
0.01794
Решетка:
155x225 мм
Максимальная разрешенная нагрузка, т:
0.3

Материал составных частей

Грязеуловитель:
Полипропилен
Корпус:
ABS
Материал решётки:
ABS

Паспорт

HL71.1/50

pdf
225.53 Kb
Скачать pdf

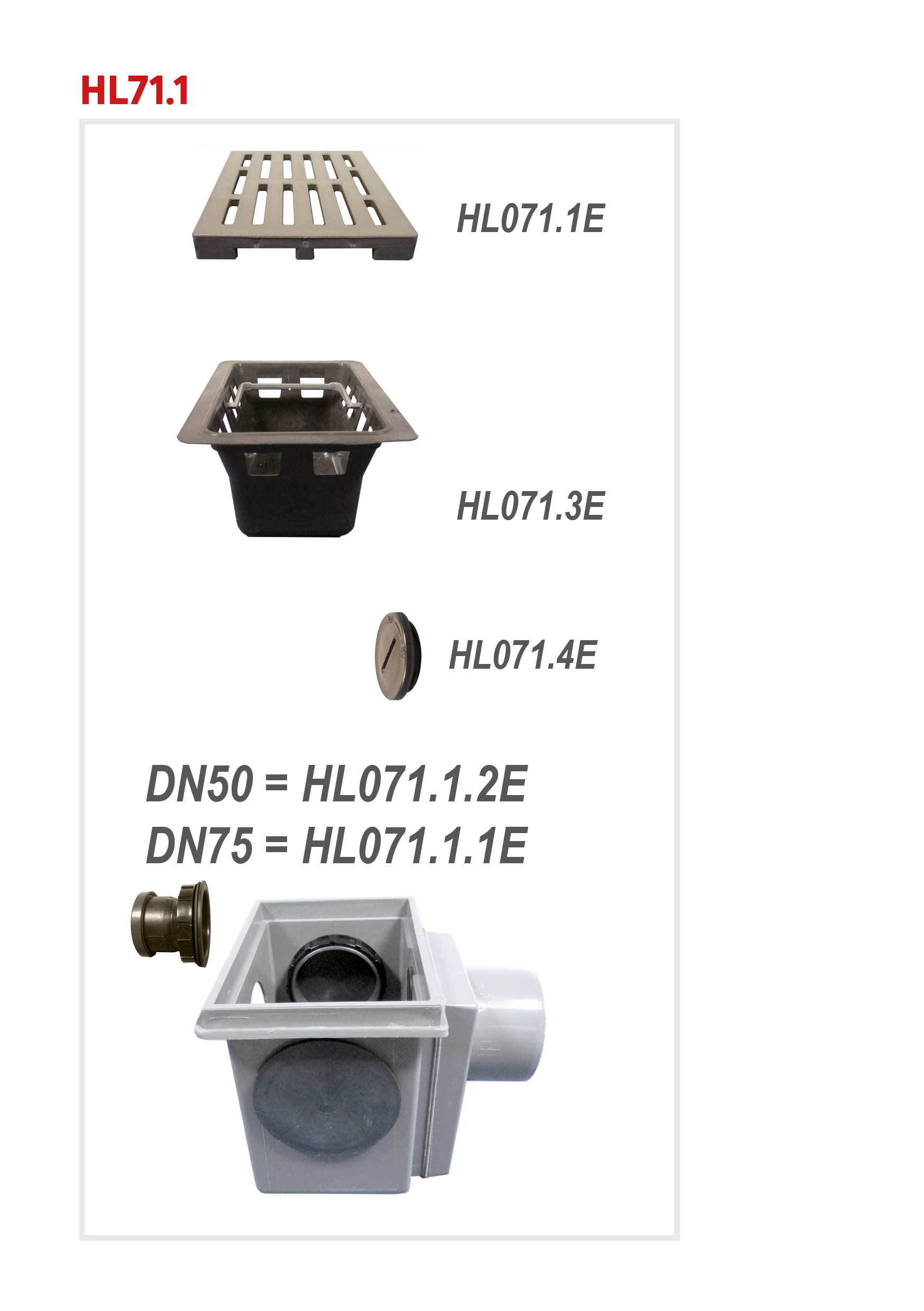

Составные части

HL071.1.2E

для трапа HL71.1/50

HL071.1E

решетка из ПП для трапа HL71

HL071.3E

для трапа HL71

HL071.4E

для трапа HL71

HL71.1K

Корпус

Доп. оборудование

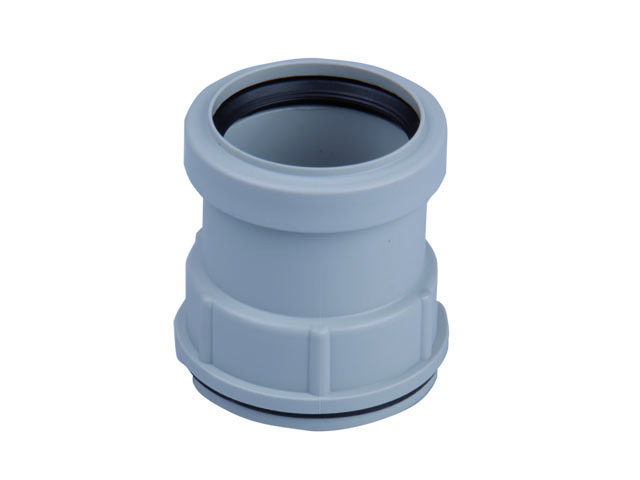

HL9/1

Переходник c поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

Альтернативные варианты

HL71.1/7

Трап для подвалов и технических помещений с решеткой в подрамнике 170*240мм, с грязесборником и лючком-прочисткой, высотой гидрозатвора 60мм, горизонтальным входом и горизонтальным выпуском

HL71

Трап с решеткой и подрамником из ABS 170*240 мм, допустимой максимальной нагрузкой 300 кг, с грязесборником и лючком-прочисткой, высотой гидрозатвора 60мм, Q=2,30 л/с, горизонтальным выпуском DN 110

HL71G

Трап с решеткой 155х225мм в подрамнике 170х240мм, с грязесборником, высотой гидрозатвора 60мм, горизонтальным входом и горизонтальным выпуском

Сертификаты

Сертификат соответствия на продукцию HL, каталог 31/RUS

от 17.11.2022 г. (действителен до 16.11.2025 г.)

Сертификат соответствия № РОСС АТ.НА39.Н01221 от 17.11.2022 (действителен до 16.11.2025, изготовитель HL Hutterer & Lechner GmbH)

Скачать pdf

Сертификат соответствия на продукцию HL, каталог 33/RUS

от 05.03.2024 г. (действителен до 04.03.2027 г.)

Сертификат соответствия № РОСС RU.32748.04ЭП30.ОС16.00072 от 05.03.2024 (действителен до 04.03.2027, изготовитель HL Hutterer & Lechner GmbH)

Скачать pdf

Санитарно-эпидемиологическое заключение на сифоны, трапы, сточные устройства HL

от 15.12.2017 г. (действителен до  г.)

Экспертное заключение (по результатам санитарно-эпидемиологической экспертизы продукции) №2246г/2017 от 15.12.2017 (изготовитель HL Hutterer & Lechner GmbH)

Скачать pdf
