HL77

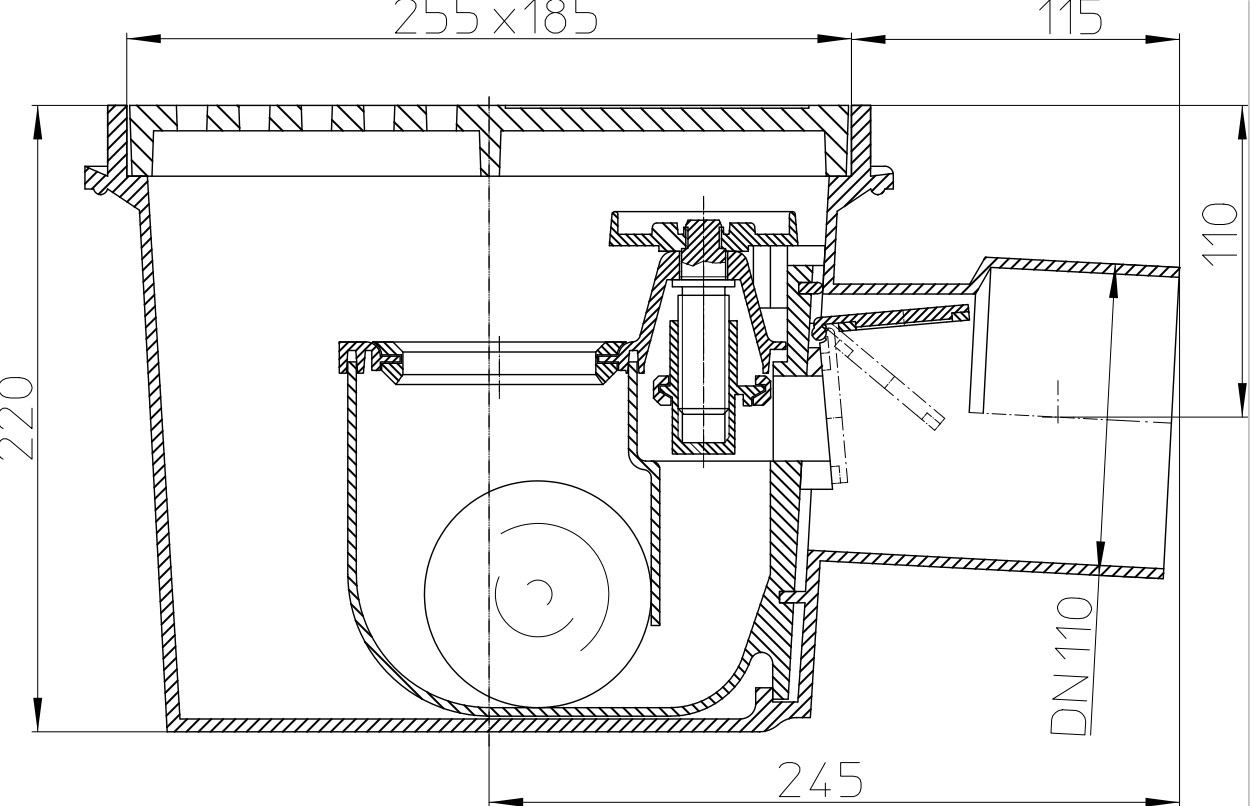

Техническое изображение HL77

HL77

Скачать страницу

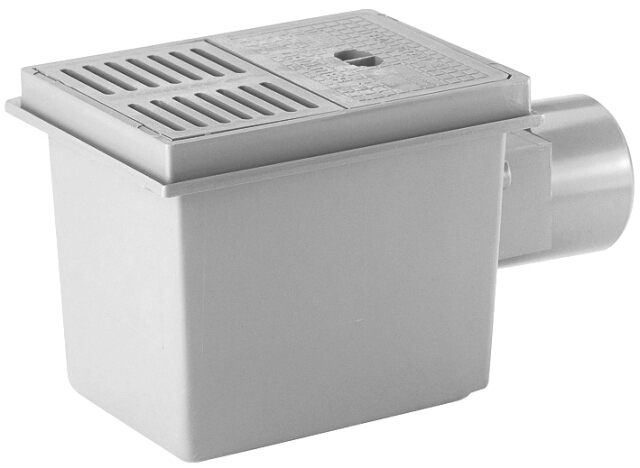

Трап с решеткой 180*125 мм и подрамником 255*185 мм, с тремя механическими клапанами для предотвращения затопления помещения при возникновении подпора в наружной сети (шар, заслонка и ручной запорный вентиль с лючком для прочистки), с грязесборником, высотой гидрозатвора 60мм и горизонтальным выпуском

Технические данные:

Высота монтажа:
220 мм
Присоединительные размеры:
DN110
Пропускная способность, л/с:
1.58
Срок службы:
не менее 50 лет
Все параметры

Файлы для скачивания:

Технические данные:

Высота монтажа:
220 мм
Присоединительные размеры:
DN110
Пропускная способность, л/с:
1.58
Срок службы:
не менее 50 лет
Вес брутто, кг:
3.25
Объем, м3:
0.023575
Решетка:
250x180 мм
Максимальная разрешенная нагрузка, т:
0.3

Материал составных частей

Корпус:
ABS
Материал решётки:
ABS

HL77

pdf
314.96 Kb
Скачать pdf

HL077.1E

HL077.3E

HL77K

Грязесборник

HL9/1

Переходник c поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL077.5E

для трапа HL77

Сертификат соответствия на продукцию HL, каталог 31/RUS

pdf
3 058.09 Kb
Скачать pdf

Сертификат соответствия на продукцию HL, каталог 33/RUS

pdf
2 053.67 Kb
Скачать pdf

Санитарно-эпидемиологическое заключение на сифоны, трапы, сточные устройства HL

pdf
2 294.49 Kb
Скачать pdf

Технические параметры

Технические данные:

Высота монтажа:
220 мм
Присоединительные размеры:
DN110
Пропускная способность, л/с:
1.58
Срок службы:
не менее 50 лет
Вес брутто, кг:
3.25
Объем, м3:
0.023575
Решетка:
250x180 мм
Максимальная разрешенная нагрузка, т:
0.3

Материал составных частей

Корпус:
ABS
Материал решётки:
ABS

Паспорт

HL77

pdf
314.96 Kb
Скачать pdf

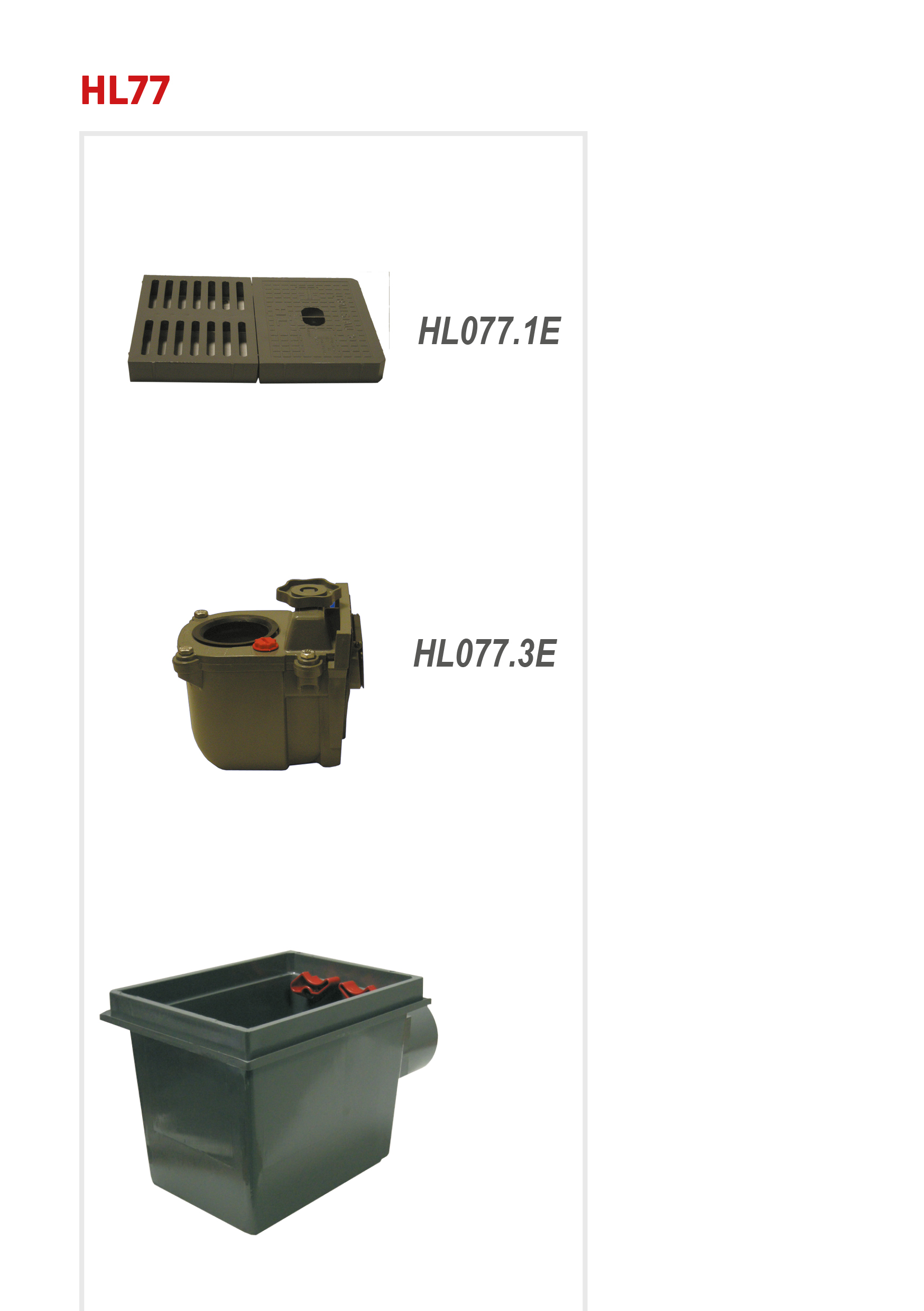

Составные части

HL077.1E

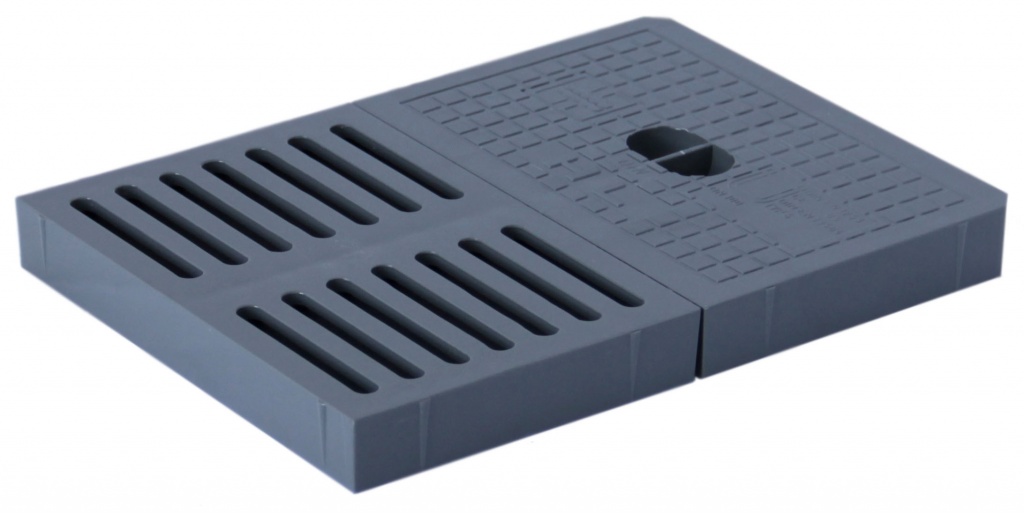

Решетка из ПП для трапа HL77

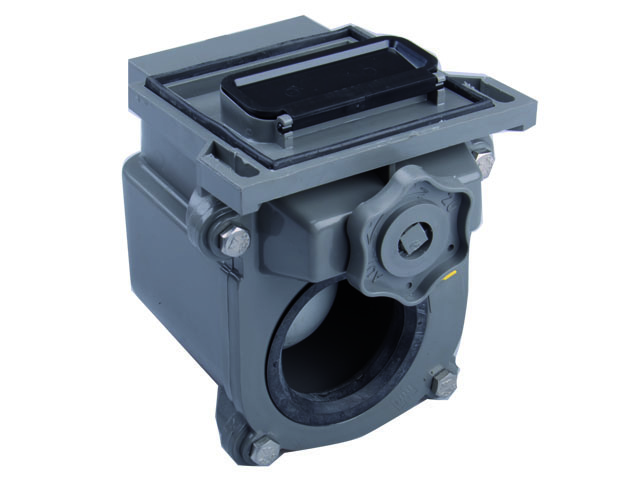

HL077.3E

Трап с решеткой 180*125мм и подрамником 255*185, с тремя механическими клапанами для предотвращения затопления помещения при возникновении подпора в наружной сети (шар, заслонка и ручной запорный вентиль с лючком для прочистки), с грязесборником, высотой гидрозатвора 60мм, горизонтальным входом и горизонтальным выпуском

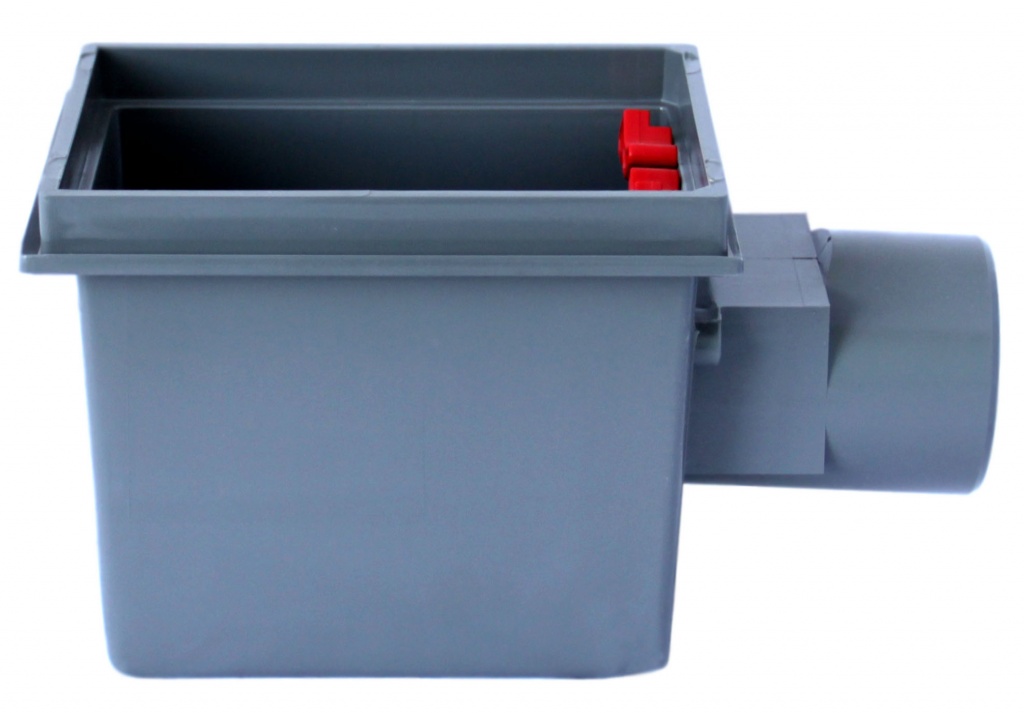

HL77K

Корпус

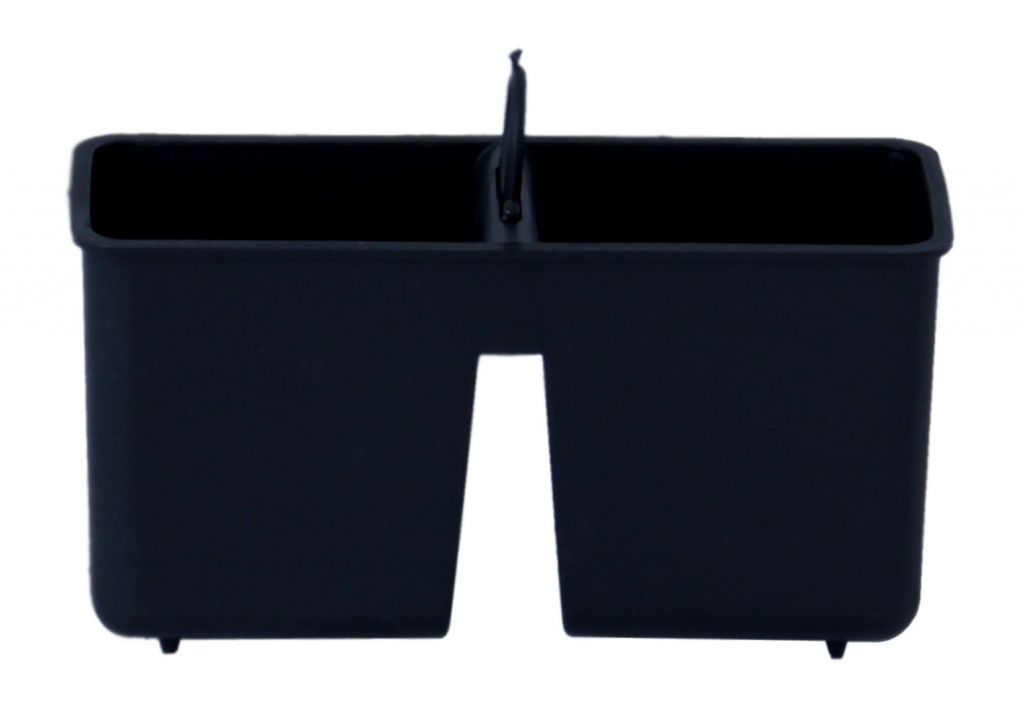

Грязесборник

Доп. оборудование

HL9/1

Переходник c поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

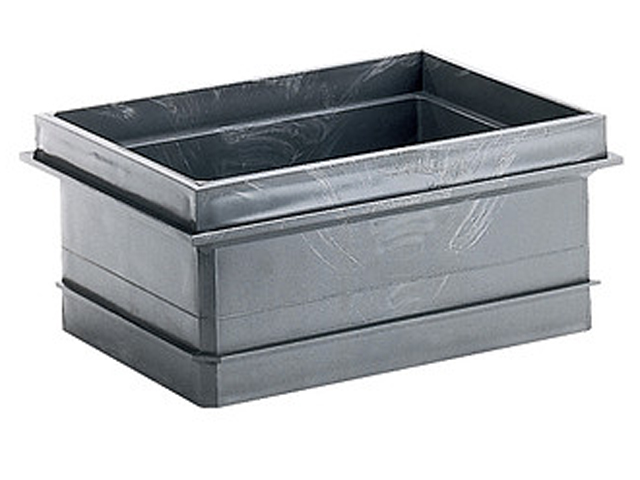

HL077.5E

для трапа HL77

Сертификаты

Сертификат соответствия на продукцию HL, каталог 31/RUS

от 17.11.2022 г. (действителен до 16.11.2025 г.)

Сертификат соответствия № РОСС АТ.НА39.Н01221 от 17.11.2022 (действителен до 16.11.2025, изготовитель HL Hutterer & Lechner GmbH)

Скачать pdf

Сертификат соответствия на продукцию HL, каталог 33/RUS

от 05.03.2024 г. (действителен до 04.03.2027 г.)

Сертификат соответствия № РОСС RU.32748.04ЭП30.ОС16.00072 от 05.03.2024 (действителен до 04.03.2027, изготовитель HL Hutterer & Lechner GmbH)

Скачать pdf

Санитарно-эпидемиологическое заключение на сифоны, трапы, сточные устройства HL

от 15.12.2017 г. (действителен до  г.)

Экспертное заключение (по результатам санитарно-эпидемиологической экспертизы продукции) №2246г/2017 от 15.12.2017 (изготовитель HL Hutterer & Lechner GmbH)

Скачать pdf
