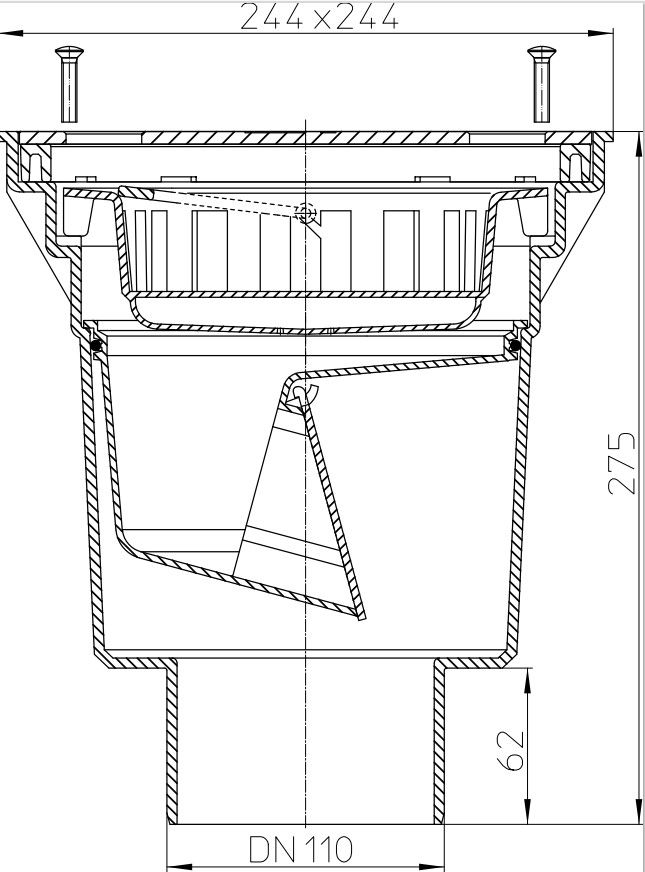

Техническое изображение HL606S/1

HL606S/1

Скачать страницу

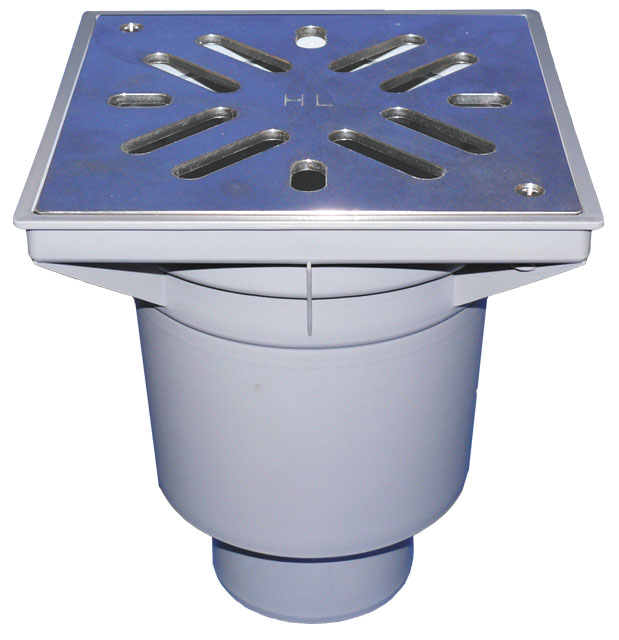

Трап с решеткой 226*226 мм в подрамнике 244*244 мм, с незамерзающим запахозапирающим устройством, с грязеуловителем и вертикальным выпуском

Технические данные:

Присоединительные размеры:

DN110

Пропускная способность, л/с:

4.30

Срок службы:

не менее 50 лет

Все параметры

Файлы для скачивания:

Технические данные:

Присоединительные размеры:

DN110

Пропускная способность, л/с:

4.30

Срок службы:

не менее 50 лет

Вес брутто, кг:

3.123

Надставной элемент:

244 x 244 мм

Объем, м3:

0.021704375

Решетка:

226x226 мм

Максимальная разрешенная нагрузка, т:

2.5

Материал составных частей

Корпус:

Полипропилен

HL606S/1

pdf
337.21 Kb

Скачать pdf

HL606K/1

HL0605.3E

HL0605.5E

HL0606.2E

HL0606.3E

HL618

Надставной элемент применяется для подхвата второго уровня гидроизоляции, высотой 155мм

HL618H

Надставной элемент с гидроизоляционным полимербитумным полотном диаметром 500мм, применяется для подхвата второго уровня гидроизоляции, высотой 160мм

HL620

Удлинитель из полипропилена для дворовых трапов, высотой 125мм

HL860

Противопожарная муфта для вертикальных трапов HL606 - HL616, диаметром 110 мм, состоящая из металлического корпуса с расширяющимся материалом и бугелем, с монтажной заглушкой. Предел огнестойкости EI 150.

HL9/1

Переходник c поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL609

Комплект электроподогрева с саморегулирующимся кабелем Rayhem, самоклеющимся теплопроводным полотном, скотч-фольгой 10м

HL606SW/1

Трап с решеткой 226*226 мм в пластиковом подрамнике 244*244 мм, с грязеуловителем, высотой гидрозатвора 50мм и вертикальным выпуском

Сертификат соответствия на продукцию HL российского производства OOO "ХЛ-РУС" каталог 31/RUS

pdf
1 904.66 Kb

Скачать pdf

Сертификат соответствия на продукцию HL российского производства OOO "ХЛ-РУС" каталог 33/RUS

pdf
3 922.45 Kb

Скачать pdf

Технические параметры

Технические данные:

Присоединительные размеры:

DN110

Пропускная способность, л/с:

4.30

Срок службы:

не менее 50 лет

Вес брутто, кг:

3.123

Надставной элемент:

244 x 244 мм

Объем, м3:

0.021704375

Решетка:

226x226 мм

Максимальная разрешенная нагрузка, т:

2.5

Материал составных частей

Корпус:

Полипропилен

Паспорт

HL606S/1

pdf
337.21 Kb

Скачать pdf

Составные части

HL606K/1

HL0605.3E

HL0605.5E

HL0606.2E

HL0606.3E

Доп. оборудование

HL618

Надставной элемент применяется для подхвата второго уровня гидроизоляции, высотой 155мм

HL618H

Надставной элемент с гидроизоляционным полимербитумным полотном диаметром 500мм, применяется для подхвата второго уровня гидроизоляции, высотой 160мм

HL620

Удлинитель из полипропилена для дворовых трапов, высотой 125мм

HL860

Противопожарная муфта для вертикальных трапов HL606 - HL616, диаметром 110 мм, состоящая из металлического корпуса с расширяющимся материалом и бугелем, с монтажной заглушкой. Предел огнестойкости EI 150.

HL9/1

Переходник c поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL609

Комплект электроподогрева с саморегулирующимся кабелем Rayhem, самоклеющимся теплопроводным полотном, скотч-фольгой 10м

Альтернативные варианты

HL606SW/1

Трап с решеткой 226*226 мм в пластиковом подрамнике 244*244 мм, с грязеуловителем, высотой гидрозатвора 50мм и вертикальным выпуском

Сертификаты

Сертификат соответствия на продукцию HL российского производства OOO "ХЛ-РУС" каталог 31/RUS

от 17.11.2022 г. (действителен до 16.11.2025 г.)

Сертификат соответствия № РОСС.RU.НА39.H001225 от 17.11.2022 (действителен до 16.11.2025, изготовитель ООО "ХЛ-РУС")

Скачать pdf

Сертификат соответствия на продукцию HL российского производства OOO "ХЛ-РУС" каталог 33/RUS

от 05.03.2024 г. (действителен до 04.03.2027 г.)

Сертификат соответствия № РОСС RU.32748.04ЭП30.ОС16.00073 от 05.03.2024 (действителен до 04.03.2027, изготовитель ООО ХЛ-РУС)

Скачать pdf
