Техническое изображение HL5100Pr

Техническое изображение HL5100Pr

HL5100Pr

Скачать страницу

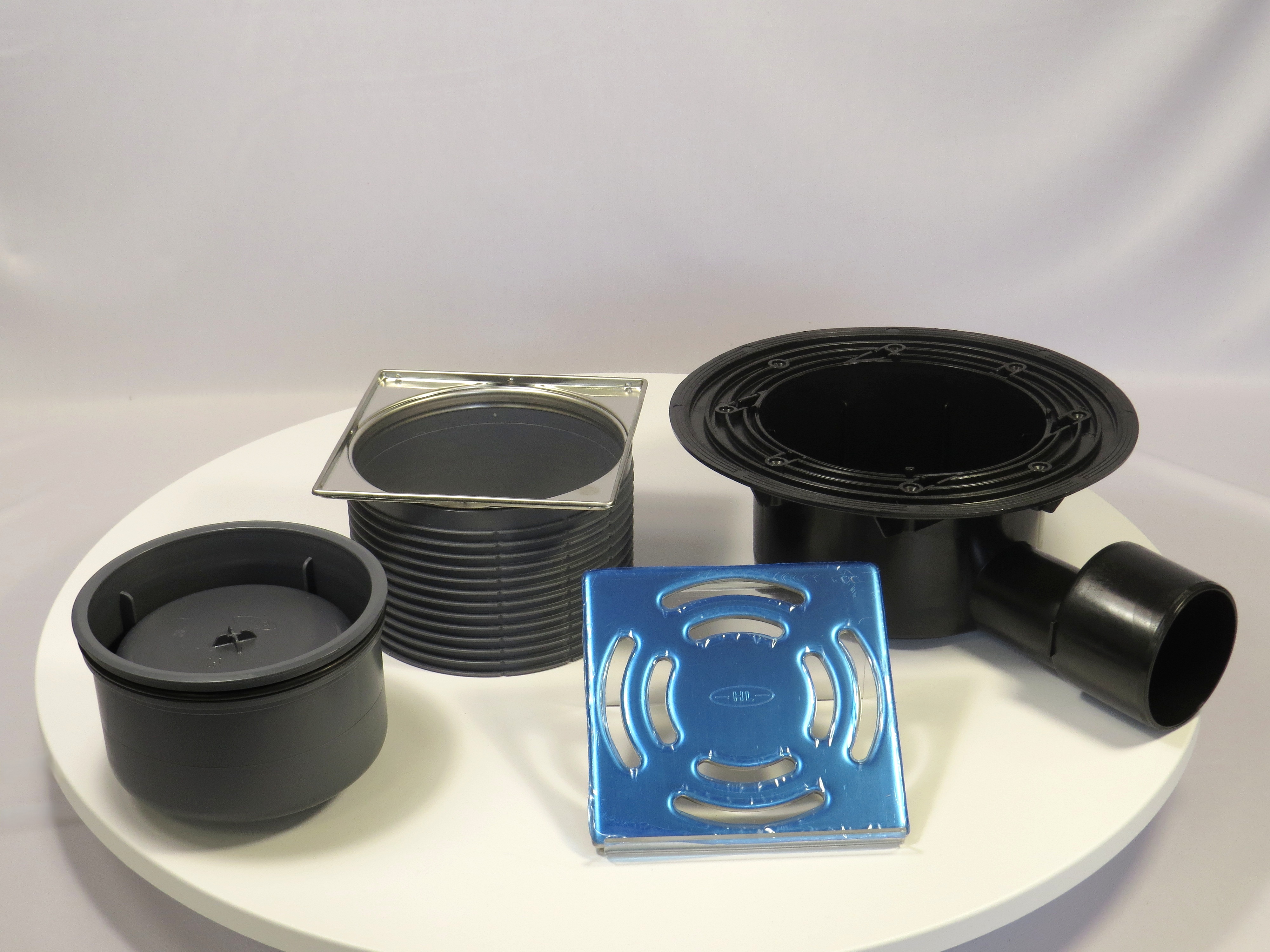

Трап для внутренних помещений с решёткой 138х138мм в подрамнике 145*145 мм, с "сухим" сифоном "Primus", с горизонтальным выпуском

Технические данные:

Высота монтажа:

105 мм

Присоединительные размеры:

DN50/75

Пропускная способность, л/с:

0.80

Срок службы:

не менее 50 лет

Все параметры

Файлы для скачивания:

Технические данные:

Высота монтажа:

105 мм

Присоединительные размеры:

DN50/75

Пропускная способность, л/с:

0.80

Срок службы:

не менее 50 лет

Вес брутто, кг:

1.396

Надставной элемент:

8-80 мм/145 x 145 мм

Объем, м3:

0.0200312

Решетка:

нержавеющая сталь 138 x 138 мм

Максимальная разрешенная нагрузка, т:

0.3

Материал составных частей

Корпус:

Полиэтилен

Материал решётки:

Нержавеющая сталь

Надставной элемент:

Полипропилен

Подрамник:

Нержавеющая сталь

Сифон:

Полипропилен

HL5100Pr

pdf
381.44 Kb

Скачать pdf

HL5100K

HL01093D

HL03100.0E

HL2100

HL03900.0E

HL03910.1E

HL8500

Надставной элемент высотой 226мм с тарелкой для возможности заделки гидроизоляционного слоя, с резиновым уплотнительным кольцом

HL8300.0

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали с резиновым уплотнительным кольцом и комплекта саморезов

HL8300

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали с EPDM мембраной, резинового уплотнительного кольца и комплекта саморезов

HL8300.H

Гидроизоляционный комплект, состоящий из обжимной фланец из нержавеющей стали с гидроизоляционным полимербитумным полотном, резинового уплотнительного кольца и комплекта саморезов

HL8300.M

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали, резинового уплотнительного кольца, полотна из термопластичного эластомера для наклеивания керамических покрытий на тонкий слой мастики или нанесения двухкомпонентной эпоксидной смолы и комплекта саморезов

HL9/50

Переходник с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/50/1

Переходник с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/7

Переходник с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/7/1

Переходник с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL3400

Удлинитель для трапов серии HL3100 и HL5100, высотой 226мм

HL5100

Трап для внутренних помещений с решёткой 138х138мм в подрамнике 145*145 мм, высотой гидрозатвора 50мм, с горизонтальным выпуском

Сертификат соответствия на продукцию HL российского производства OOO "ХЛ-РУС" каталог 31/RUS

pdf
1 904.66 Kb

Скачать pdf

Сертификат соответствия на продукцию HL российского производства OOO "ХЛ-РУС" каталог 33/RUS

pdf
3 922.45 Kb

Скачать pdf

Технические параметры

Технические данные:

Высота монтажа:

105 мм

Присоединительные размеры:

DN50/75

Пропускная способность, л/с:

0.80

Срок службы:

не менее 50 лет

Вес брутто, кг:

1.396

Надставной элемент:

8-80 мм/145 x 145 мм

Объем, м3:

0.0200312

Решетка:

нержавеющая сталь 138 x 138 мм

Максимальная разрешенная нагрузка, т:

0.3

Материал составных частей

Корпус:

Полиэтилен

Материал решётки:

Нержавеющая сталь

Надставной элемент:

Полипропилен

Подрамник:

Нержавеющая сталь

Сифон:

Полипропилен

Паспорт

HL5100Pr

pdf
381.44 Kb

Скачать pdf

Составные части

HL5100K

HL01093D

HL03100.0E

HL2100

"СУХОЙ" сифон Primus для HL3100 и HL5100. В пересохшем состоянии препятствует проникновению запахов из канализации в жилые помещения

HL03900.0E

HL03910.1E

Доп. оборудование

HL8500

Надставной элемент высотой 226мм с тарелкой для возможности заделки гидроизоляционного слоя, с резиновым уплотнительным кольцом

HL8300.0

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали с резиновым уплотнительным кольцом и комплекта саморезов

HL8300

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали с EPDM мембраной, резинового уплотнительного кольца и комплекта саморезов

HL8300.H

Гидроизоляционный комплект, состоящий из обжимной фланец из нержавеющей стали с гидроизоляционным полимербитумным полотном, резинового уплотнительного кольца и комплекта саморезов

HL8300.M

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали, резинового уплотнительного кольца, полотна из термопластичного эластомера для наклеивания керамических покрытий на тонкий слой мастики или нанесения двухкомпонентной эпоксидной смолы и комплекта саморезов

HL9/50

Переходник с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/50/1

Переходник с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/7

Переходник с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/7/1

Переходник с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL3400

Удлинитель для трапов серии HL3100 и HL5100, высотой 226мм

Альтернативные варианты

HL5100

Трап для внутренних помещений с решёткой 138х138мм в подрамнике 145*145 мм, высотой гидрозатвора 50мм, с горизонтальным выпуском

Сертификаты

Сертификат соответствия на продукцию HL российского производства OOO "ХЛ-РУС" каталог 31/RUS

от 17.11.2022 г. (действителен до 16.11.2025 г.)

Сертификат соответствия № РОСС.RU.НА39.H001225 от 17.11.2022 (действителен до 16.11.2025, изготовитель ООО "ХЛ-РУС")

Скачать pdf

Сертификат соответствия на продукцию HL российского производства OOO "ХЛ-РУС" каталог 33/RUS

от 05.03.2024 г. (действителен до 04.03.2027 г.)

Сертификат соответствия № РОСС RU.32748.04ЭП30.ОС16.00073 от 05.03.2024 (действителен до 04.03.2027, изготовитель ООО ХЛ-РУС)

Скачать pdf
