HL510NHPrR

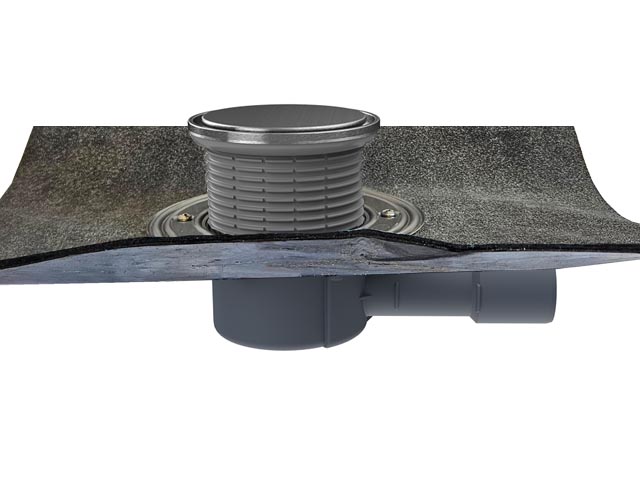

Трап для внутренних помещений с круглой решеткой в металлическом подрамнике Ø 133 мм, с "сухим" сифоном "Primus", с горизонтальным выпуском

Технические данные:

Присоединительные размеры:

DN40/50

Пропускная способность, л/с:

0.5

Срок службы:

не менее 50 лет

Все параметры

Файлы для скачивания:

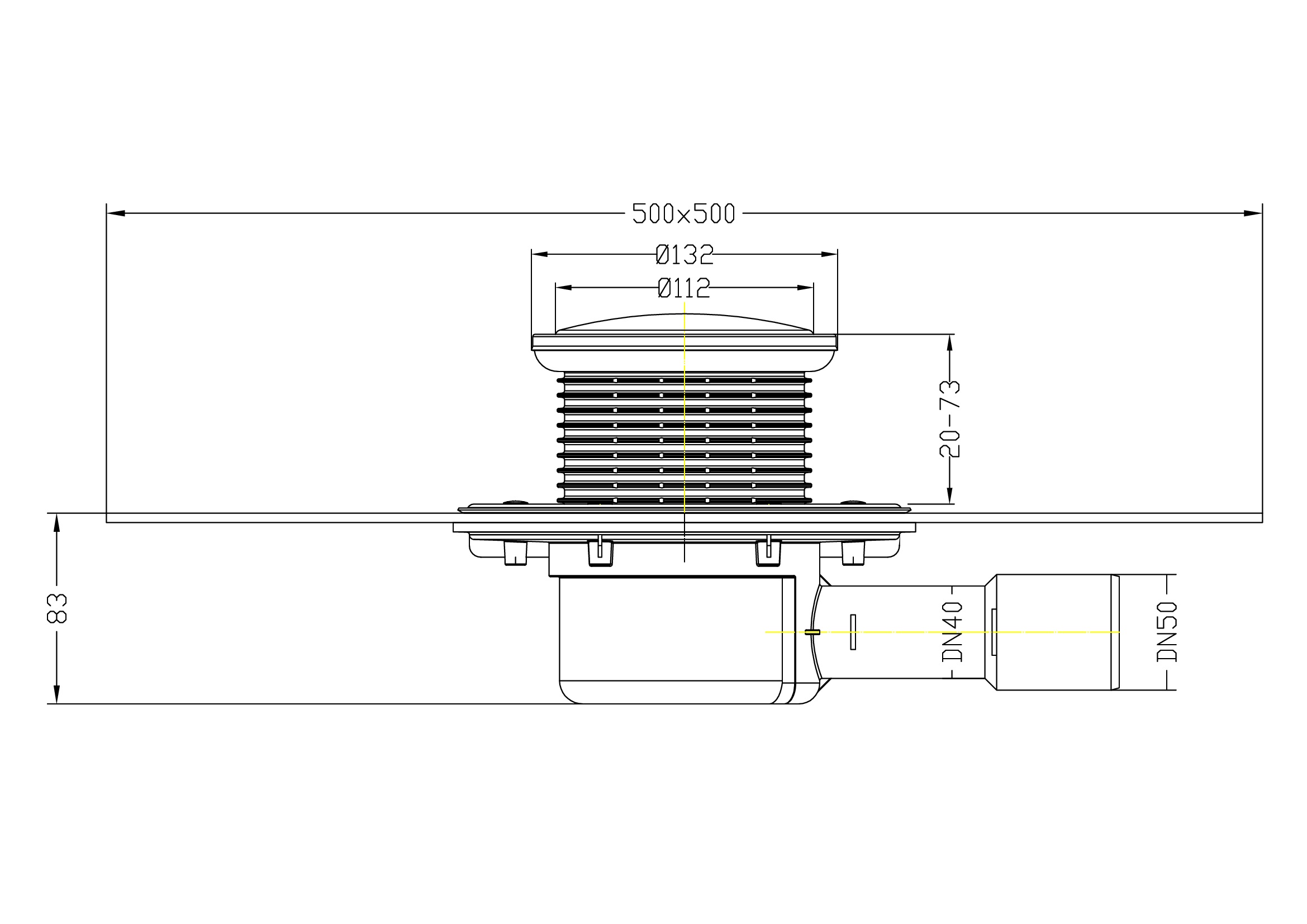

Чертёж (JPG)

Технические данные:

Присоединительные размеры:

DN40/50

Пропускная способность, л/с:

0.5

Срок службы:

не менее 50 лет

Вес брутто, кг:

1.77

Надставной элемент:

121 x 121 мм

Решетка:

115 x 115 мм

Максимальная разрешенная нагрузка, т:

1.5

Материал составных частей

Корпус:

Полиэтилен, полимербитумное полотно

HL181

Корпус трапа HL510NKH

HL2000

HL038N.3E

HL038N.4E

HL85N

Надставной элемент с профилированным фланцем для гидроизоляции, применяется для подхвата второго уровня гидроизоляции

надставной элемент с резиновым уплотнительным кольцом, с консолью из полимербетона с регулировочными винтами и арматурной сеткой из конструкционной стали, с сеткой из пластика для наклеивания керамических покрытий на тонкий слой мастики

HL85NH

Надставной элемент с резиновым уплотнительным кольцом, с гидроизоляционным полимербитумным полотном Ø 420 мм для соединения с битумной гидроизоляцией

HL9/50

Переходник с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/50/1

Переходник с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL99

Звукопоглощающий монтажный элемент, применяется для трапов с горизонтальным выпуском

HL340N

Удлинитель для трапов, высотой 100мм

Сертификат соответствия на продукцию HL российского производства OOO "ХЛ-РУС" каталог 31/RUS

pdf
1 904.66 Kb

Скачать pdf

Сертификат соответствия на продукцию HL российского производства OOO "ХЛ-РУС" каталог 33/RUS

pdf
3 922.45 Kb

Скачать pdf

Технические параметры

Технические данные:

Присоединительные размеры:

DN40/50

Пропускная способность, л/с:

0.5

Срок службы:

не менее 50 лет

Вес брутто, кг:

1.77

Надставной элемент:

121 x 121 мм

Решетка:

115 x 115 мм

Максимальная разрешенная нагрузка, т:

1.5

Материал составных частей

Корпус:

Полиэтилен, полимербитумное полотно

Составные части

HL181

Плоский листвоуловитель к трапам для балконов и террас серии HL80, HL90 и HL310NK, HL510NK

Корпус трапа HL510NKH

Корпус трапа для внутренних помещений, балконов и террас с горизонтальным выпуском DN40/50 с полимербитумным полотном, установленным в заводских условиях, для лучшего сопряжения с гидроизоляцией на основе битума. В комплекте с монтажной заглушкой.
