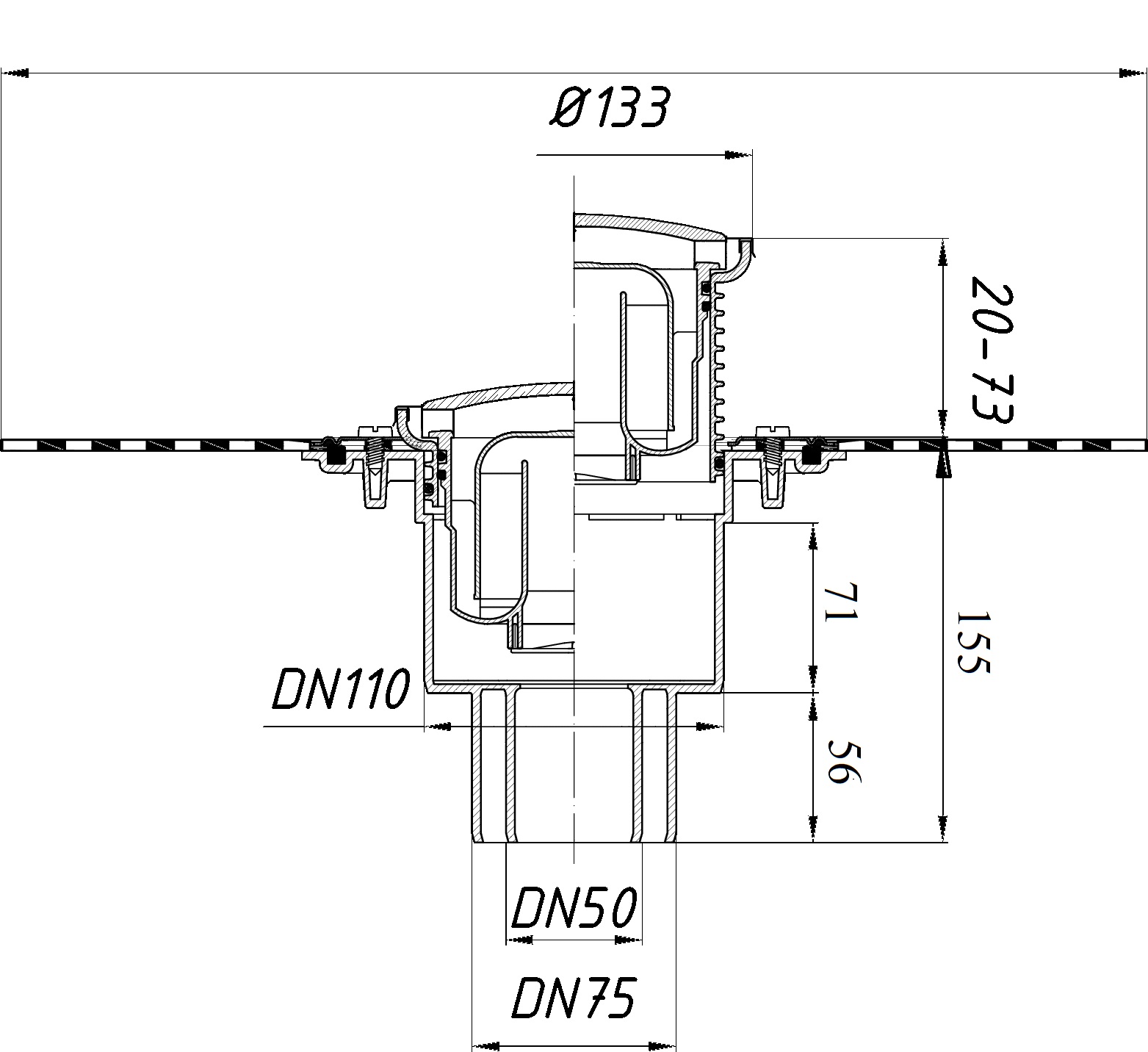

Техническое изображение HL310NHPrR
Техническое изображение HL310NHPrR

HL310NHPrR

Скачать страницу

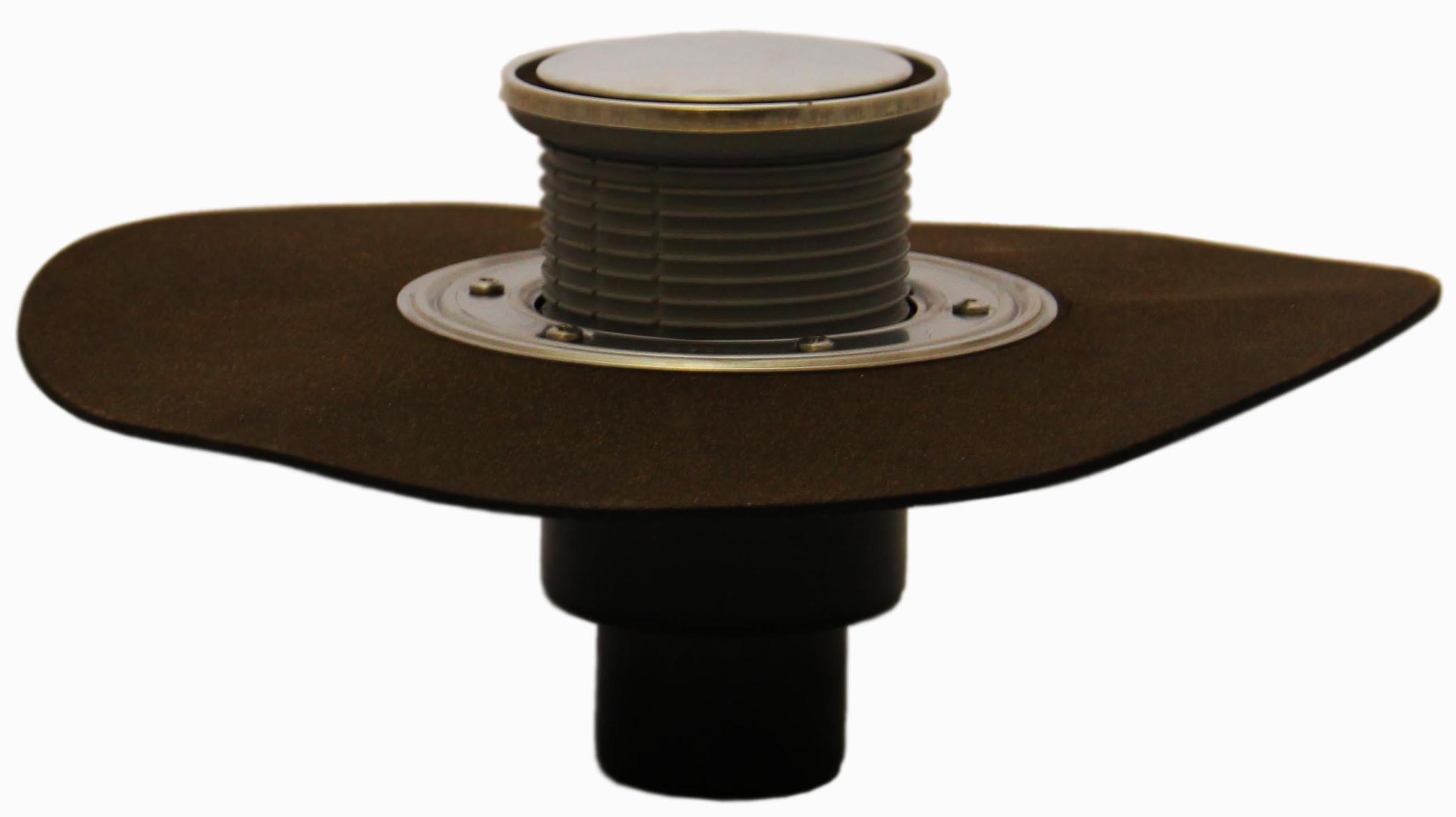

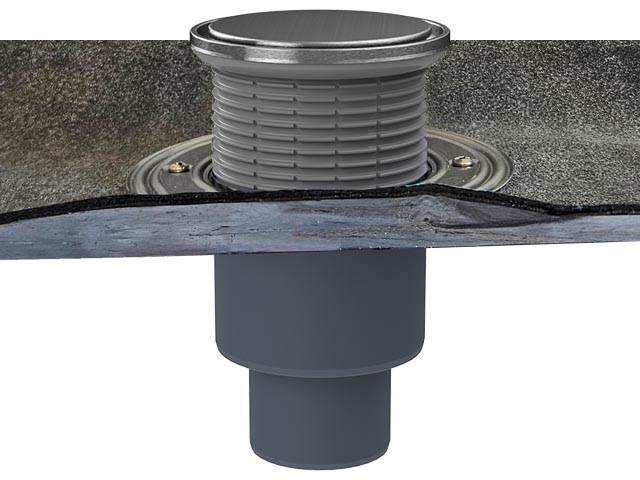

Трап для внутренних помещений с круглой решеткой в металлическом подрамнике Ø 133мм, с "сухим" сифоном "Primus", с вертикальным выпуском

Технические данные:

Присоединительные размеры:
DN50/75/110
Пропускная способность, л/с:
0.5
Срок службы:
не менее 50 лет
Все параметры

Файлы для скачивания:

Технические данные:

Присоединительные размеры:
DN50/75/110
Пропускная способность, л/с:
0.5
Срок службы:
не менее 50 лет
Вес брутто, кг:
1.82
Надставной элемент:
Ø133
Объем, м3:
0.0163995
Решетка:
Ø133
Максимальная разрешенная нагрузка, т:
0.3

Материал составных частей

Корпус:
Полиэтилен, полимербитумное полотно
Материал решётки:
Нержавеющая сталь
Надставной элемент:
Полипропилен
Сифон:
Полипропилен

HL310NHPrR

pdf
578.21 Kb
Скачать pdf

HL181

HL310NKH

HL2000

HL038N.3E

HL038N.4E

HL83.0

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали с резиновым уплотнительным кольцом и комплекта саморезов

HL83

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали с EPDM мембраной, резинового уплотнительного кольца и комплекта саморезов

HL83.H

Гидроизоляционный комплект, состоящий из обжимной фланец из нержавеющей стали с гидроизоляционным полимербитумным полотном, резинового уплотнительного кольца и комплекта саморезов

HL83.M

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали, резинового уплотнительного кольца, полотна из термопластичного эластомера для наклеивания керамических покрытий на тонкий слой мастики или нанесения двухкомпонентной эпоксидной смолы и комплекта саморезов

HL83.P

Гидроизоляционный комплект для мембран ПВХ d 287мм, включающий винты (6 шт.) и уплотнительное кольцо.

HL840

Противопожарная муфта для вертикальных трапов серии HL310 (DN50/75), состоящая из металлического корпуса с расширяющимся материалом и бугелем, с монтажной заглушкой. Предел огнестойкости EI 150

HL9/1

Переходник c поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/50

Переходник с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/50/1

Переходник с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/7

Переходник с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/7/1

Переходник с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL340N

Удлинитель для трапов, высотой 100мм

Сертификат соответствия на продукцию HL российского производства OOO "ХЛ-РУС" каталог 31/RUS

pdf
1 904.66 Kb
Скачать pdf

Сертификат соответствия на продукцию HL российского производства OOO "ХЛ-РУС" каталог 33/RUS

pdf
3 922.45 Kb
Скачать pdf

Технические параметры

Технические данные:

Присоединительные размеры:
DN50/75/110
Пропускная способность, л/с:
0.5
Срок службы:
не менее 50 лет
Вес брутто, кг:
1.82
Надставной элемент:
Ø133
Объем, м3:
0.0163995
Решетка:
Ø133
Максимальная разрешенная нагрузка, т:
0.3

Материал составных частей

Корпус:
Полиэтилен, полимербитумное полотно
Материал решётки:
Нержавеющая сталь
Надставной элемент:
Полипропилен
Сифон:
Полипропилен

Паспорт

HL310NHPrR

pdf
578.21 Kb
Скачать pdf

Составные части

HL181

Плоский листвоуловитель к трапам для балконов и террас серии HL80, HL90 и HL310NK, HL510NK

HL310NKH

Корпус

HL2000

Cифон "Primus" с высотой гидрозатвора 50мм, применяется в трапах для предотвращения проникновения запахов из канализации при пересыхании гидрозатвора

HL038N.3E

HL038N.4E

Доп. оборудование

HL83.0

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали с резиновым уплотнительным кольцом и комплекта саморезов

HL83

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали с EPDM мембраной, резинового уплотнительного кольца и комплекта саморезов

HL83.H

Гидроизоляционный комплект, состоящий из обжимной фланец из нержавеющей стали с гидроизоляционным полимербитумным полотном, резинового уплотнительного кольца и комплекта саморезов

HL83.M

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали, резинового уплотнительного кольца, полотна из термопластичного эластомера для наклеивания керамических покрытий на тонкий слой мастики или нанесения двухкомпонентной эпоксидной смолы и комплекта саморезов

HL83.P

Гидроизоляционный комплект для мембран ПВХ d 287мм, включающий винты (6 шт.) и уплотнительное кольцо.

HL840

Противопожарная муфта для вертикальных трапов серии HL310 (DN50/75), состоящая из металлического корпуса с расширяющимся материалом и бугелем, с монтажной заглушкой. Предел огнестойкости EI 150

HL9/1

Переходник c поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/50

Переходник с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/50/1

Переходник с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/7

Переходник с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/7/1

Переходник с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL340N

Удлинитель для трапов, высотой 100мм

Сертификаты

Сертификат соответствия на продукцию HL российского производства OOO "ХЛ-РУС" каталог 31/RUS

от 17.11.2022 г. (действителен до 16.11.2025 г.)

Сертификат соответствия № РОСС.RU.НА39.H001225 от 17.11.2022 (действителен до 16.11.2025, изготовитель ООО "ХЛ-РУС")

Скачать pdf

Сертификат соответствия на продукцию HL российского производства OOO "ХЛ-РУС" каталог 33/RUS

от 05.03.2024 г. (действителен до 04.03.2027 г.)

Сертификат соответствия № РОСС RU.32748.04ЭП30.ОС16.00073 от 05.03.2024 (действителен до 04.03.2027, изготовитель ООО ХЛ-РУС)

Скачать pdf
