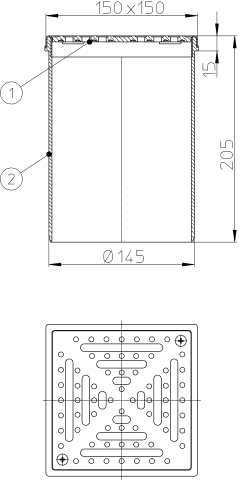

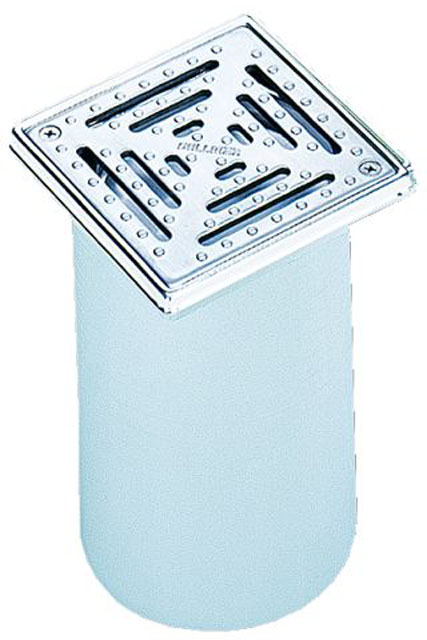

Надставной элемент DN145 с подрамниками из высококачественной стали (V4A) 150 х 150 мм и решеткой из высококачественной стали (V4A) 138 х 138 мм с двумя винтами, с поверхностью, которая препятствует скольжению. Общая высота - 205 мм, высота подрамников - 15 мм.

Технические данные:

Высота монтажа:
205 мм
Присоединительные размеры:
DN145
Вес брутто, кг:
1,059
Надставной элемент:
150 x 150 мм
Объем, м3:
0,004725
Решетка:
138 х 138 мм
Максимальная разрешенная нагрузка, т:
1.5

Материал составных частей

Болты :
Нержавеющая сталь

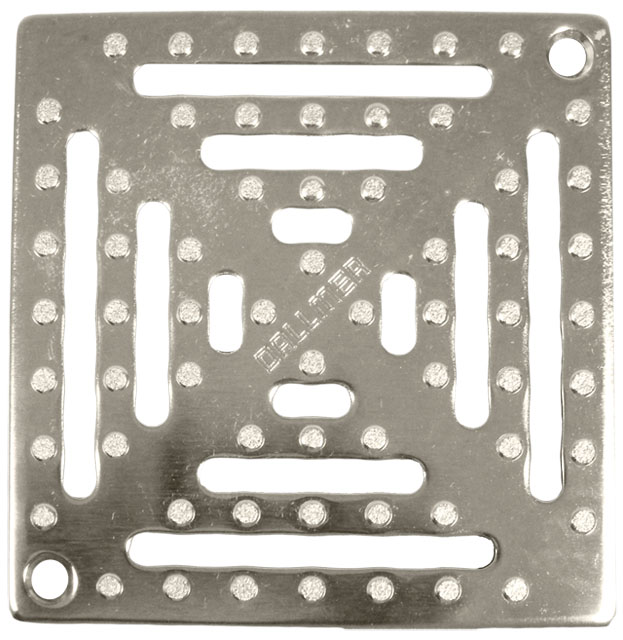

Материал решётки:
Нержавеющая сталь V4A
Надставной элемент:
Полипропилен
Подрамник:
Нержавеющая сталь

HL66

HL066.2E

HL066.3E

HL350.2

Удлинитель d 145 мм для трапов, кровельных воронок и надставного элемента HL350.0 с дополнительным боковым отводом DN40, высотой 155 мм

HL350

Удлинитель Ø145 мм для трапов, кровельных воронок и надставного элемента HL350, высотой 155мм

HL160

Дренажный фланец для приёма потока воды с гидроизоляции на инверсионной кровле  Ø170 мм

HL65F

Надставной элемент из полипропилена, с уплотнительным резиновым кольцом, высотой 345 мм, применяется для герметичного соединения с гидроизоляцией из FPO полотна, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN125

HL65H

Надставной элемент с гидроизоляционным полимербитумным полотном 500 х 500 мм и уплотнительным резиновым кольцом, высотой 345 мм, применяется для герметичного соединения с гидроизоляцией на основе битума, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN125

HL062B.3E

Дренажное кольцо Ø150 мм

HL65

Надставной элемент с обжимным фланцем из нержавеющей стали и уплотнительным резиновым кольцом высотой 345мм.
Применяется для герметичного соединения с гидроизоляцией, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN125

HL65P

Надставной элемент из поливинилхлорида, с уплотнительным резиновым кольцом, высотой 345 мм, применяется для герметичного соединения с гидроизоляцией из ПВХ мембран, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN125

HL350.0

Надставной элемент Ø145 с профилированным фланцем, применяется для подхвата второго уровня гидроизоляции.
Подходит к кровельным воронкам серий HL62, HL64 и HL69.

HL350.1H

Надставной элемент Ø145 мм с гидроизоляционным полимербитумным полотном Ø500мм.
Применяется для подхвата второго уровня гидроизоляции, высотой монтажа 200мм

HL66

Надставной элемент DN145 с подрамниками из высококачественной стали 150 х 150 мм и решеткой из высококачественной стали 138 х 138 мм с двумя винтами. Общая высота 219 мм, высота подрамника - 15 мм.

HL66Q

Надставной элемент DN145 с подрамниками из высококачественной стали 150 х 150 мм и решеткой "Quadra" из высококачественной стали 138 х 138 мм. Общая высота 150 мм, высота рам - 9 мм.

Сертификат соответствия на продукцию HL, каталог 31/RUS

Сертификат соответствия на продукцию HL, каталог 33/RUS

Санитарно-эпидемиологическое заключение на сифоны, трапы, сточные устройства HL

Технические параметры

Технические данные:

Высота монтажа:
205 мм
Присоединительные размеры:
DN145
Вес брутто, кг:
1,059
Надставной элемент:
150 x 150 мм
Объем, м3:
0,004725
Решетка:
138 х 138 мм
Максимальная разрешенная нагрузка, т:
1.5

Материал составных частей

Болты :
Нержавеющая сталь
Материал решётки:
Нержавеющая сталь V4A
Надставной элемент:
Полипропилен
Подрамник:
Нержавеющая сталь

Паспорт

HL66

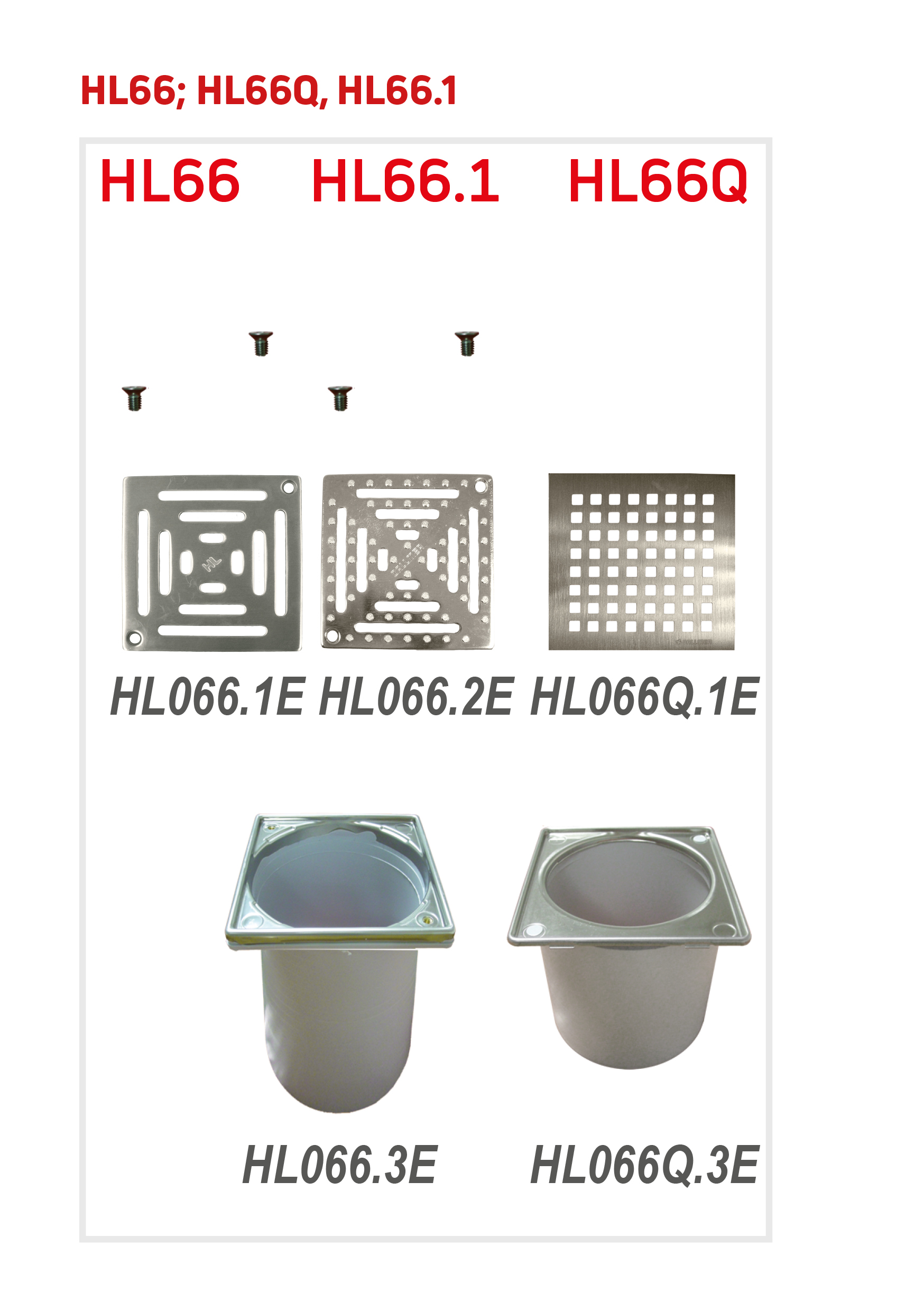

Составные части

HL066.2E

HL066.3E

Доп. оборудование

HL350.2

Удлинитель d 145 мм для трапов, кровельных воронок и надставного элемента HL350.0 с дополнительным боковым отводом DN40, высотой 155 мм

HL350

Удлинитель Ø145 мм для трапов, кровельных воронок и надставного элемента HL350, высотой 155мм

HL160

Дренажный фланец для приёма потока воды с гидроизоляции на инверсионной кровле  Ø170 мм

HL65F

Надставной элемент из полипропилена, с уплотнительным резиновым кольцом, высотой 345 мм, применяется для герметичного соединения с гидроизоляцией из FPO полотна, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN125

HL65H

Надставной элемент с гидроизоляционным полимербитумным полотном 500 х 500 мм и уплотнительным резиновым кольцом, высотой 345 мм, применяется для герметичного соединения с гидроизоляцией на основе битума, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN125

HL062B.3E

Дренажное кольцо Ø150 мм

HL65

Надставной элемент с обжимным фланцем из нержавеющей стали и уплотнительным резиновым кольцом высотой 345мм.
Применяется для герметичного соединения с гидроизоляцией, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN125

HL65P

Надставной элемент из поливинилхлорида, с уплотнительным резиновым кольцом, высотой 345 мм, применяется для герметичного соединения с гидроизоляцией из ПВХ мембран, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN125

HL350.0

Надставной элемент Ø145 с профилированным фланцем, применяется для подхвата второго уровня гидроизоляции.
Подходит к кровельным воронкам серий HL62, HL64 и HL69.

HL350.1H

Надставной элемент Ø145 мм с гидроизоляционным полимербитумным полотном Ø500мм.
Применяется для подхвата второго уровня гидроизоляции, высотой монтажа 200мм

Альтернативные варианты

HL66

Надставной элемент DN145 с подрамниками из высококачественной стали 150 х 150 мм и решеткой из высококачественной стали 138 х 138 мм с двумя винтами. Общая высота 219 мм, высота подрамника - 15 мм.

HL66Q

Надставной элемент DN145 с подрамниками из высококачественной стали 150 х 150 мм и решеткой "Quadra" из высококачественной стали 138 х 138 мм. Общая высота 150 мм, высота рам - 9 мм.

Сертификаты

Сертификат соответствия на продукцию HL, каталог 31/RUS

от 17.11.2022 г. (действителен до 16.11.2025 г.)

Сертификат соответствия № РОСС АТ.НА39.Н01221 от 17.11.2022 (действителен до 16.11.2025, изготовитель HL Hutterer & Lechner GmbH)

Сертификат соответствия на продукцию HL, каталог 33/RUS

от 05.03.2024 г. (действителен до 04.03.2027 г.)

Сертификат соответствия № РОСС RU.32748.04ЭП30.ОС16.00072 от 05.03.2024 (действителен до 04.03.2027, изготовитель HL Hutterer & Lechner GmbH)

Санитарно-эпидемиологическое заключение на сифоны, трапы, сточные устройства HL

от 15.12.2017 г. (действителен до  г.)

Экспертное заключение (по результатам санитарно-эпидемиологической экспертизы продукции) №2246г/2017 от 15.12.2017 (изготовитель HL Hutterer & Lechner GmbH)
