HL5100T

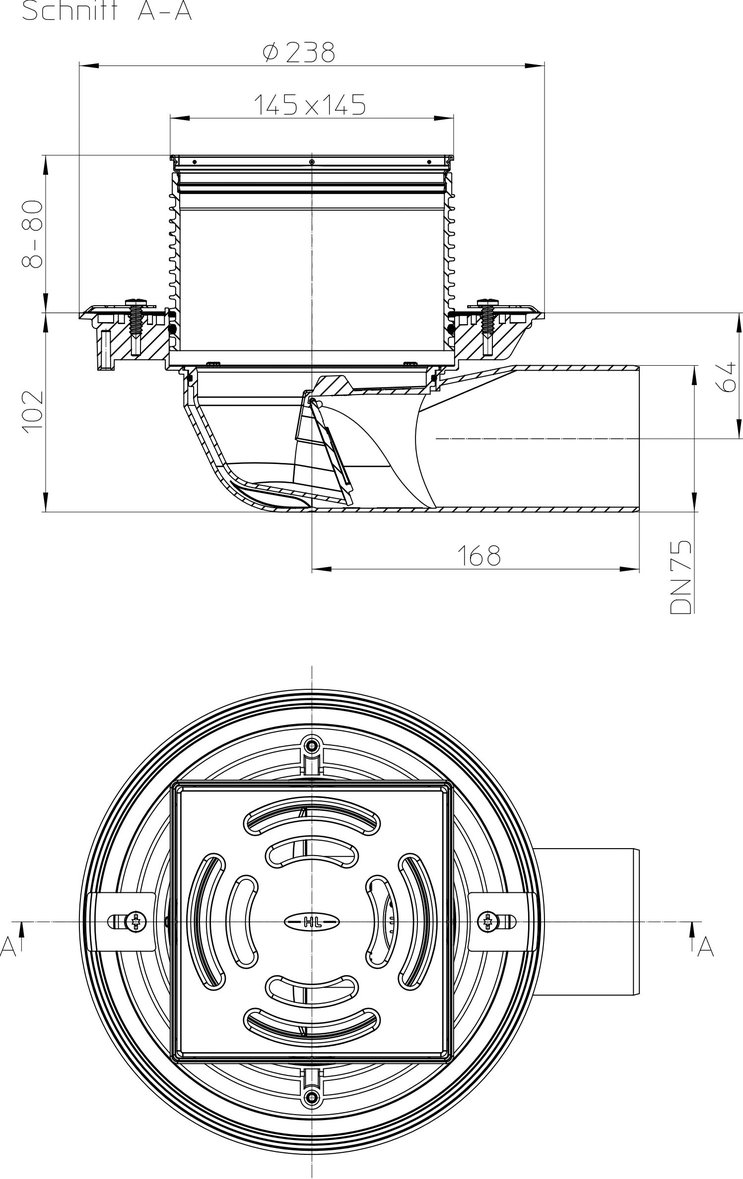

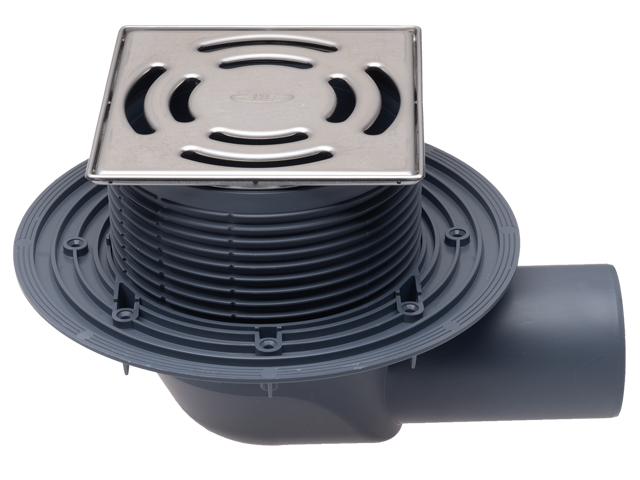

Скачать страницуТрап с решеткой из нержавеющей стали 138*138 мм в подрамнике из нержавеющей стали 145*145 мм, незамерзающим затвором для предотвращения проникновения запаха, с горизонтальным выпуском
Технические данные:
Материал составных частей
HL5100T
HL03910.2E
HL05100.4E
HL619
HL01093D
HL03100.0E
HL5100TK
HL03900.0E
HL03910.1E
HL8500
Надставной элемент высотой монтажа 200 мм с тарелкой для подхвата гидроизоляционного слоя, с резиновым уплотнительным кольцом
HL8500H
Надставной элемент высотой монтажа 200 мм с гидроизоляционным полимербитумным полотном для приварки битумной гидроизоляции, с резиновым уплотнительным кольцом, подходит к серии HL3100T и HL5100T
HL3911
Надставной элемент d 146 мм для трапов HL3100 и HL5100 с подрамником из нержавеющей стали 145 х 145 мм, с привинчивающейся решёткой из нержавеющей стали 138 x 138 мм, общая высота 100 мм
HL8300.0
Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали 148 x 238 мм с резиновым уплотнительным кольцом и комплекта саморезов
HL8300
Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали 148 x 238 мм с EPDM мембраной 500 х 500 мм, резинового уплотнительного кольца и комплекта саморезов
HL8300.H
Гидроизоляционный комплект, состоящий из обжимной фланец из нержавеющей стали 148 x 238 мм с гидроизоляционным полимербитумным полотном 500 х 500 мм, резинового уплотнительного кольца и комплекта саморезов
HL8300.M
Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали 148 x 238 мм, резинового уплотнительного кольца, полотна из термопластичного эластомера 500 х 500 мм для наклеивания керамических покрытий на тонкий слой мастики или нанесения двухкомпонентной эпоксидной смолы и комплекта саморезов
HL8300.P
Гидроизоляционный комплект состоящий из фланца ПВХ d 350 мм, включающий винты (8 шт.) и уплотнительное кольцо.
HL8300.PP
Гидроизоляционный комплект состоящий из фланца ПП (FPO) d 350 мм, включающий винты (8 шт.) и уплотнительное кольцо.
HL157
Листвоуловитель, подходит к трапам серии HL3100T и HL5100T
HL9/7/8
Переходник DN75/DN80 предназначен для соединения канализационного оборудования из пластика, а также безнапорной канализационной трубы из ПВХ или ПП со стальной трубой или с чугунной безраструбной трубой (SML).
HL9/7
Переходник DN75 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь
HL9/7/1
Переходник DN75/110 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь
HL150
Дренажное кольцо подходит к трапам для балконов и террас серии HL3100T и HL5100T
HL151
Плоский листвоуловитель подходит к трапам для балконов и террас серии HL3100T и HL5100T
HL152
Утеплитель для трапов серии HL5100T с соединительными болтами и шайбами
HL154
Ленточный электронагревательный элемент 40W/m/230V, размер 390 мм. Подходит к трапам серии HL3100T и HL5100T.
HL155
Комплект для трапов серии HL5100T состоящий из теплоизоляции и электрообогрева с крепежными болтами и шайбами. Мощность 18 Ватт, напряжение 230 Вольт.
HL3400
Удлинитель для трапов серии HL3100 и HL5100, высотой 200 мм с уплотнительным кольцом
HL5100TG
Трап (воронка) для балконов и террас с горизонтальным выпуском, с решеткой из чугуна 175х175 и подрамником из чугуна 190x190 мм, незамерзающим запахозапирающим устройством для предотвращения проникновения запаха, DN75. В комплект входят монтажная заглушка и фиксирующие планки.
HL5100TH
Трап для балконов и террас с приварным полимербитумным полотном, с решеткой из нержавеющей стали 138*138 мм в подрамнике из нержавеющей стали 145*145 мм, незамерзающим запахозапирающим затвором для предотвращения проникновения запаха, с горизонтальным выпуском DN75. В комплекте монтажная заглушка, плоский листвоуловитель и крепёжные лапки.
Технические параметры
Технические данные:
Материал составных частей
Паспорт
Составные части
HL03910.2E
HL05100.4E
для HL5100Т
HL619
Фиксирующие планки "FixIT" для фиксирования надставных элементов или насадных подрамников к трапам HL для внутренних помещений или к большим трапам
HL01093D
HL03100.0E
HL5100TK
Корпус трапа
HL03900.0E
HL03910.1E
Доп. оборудование
HL8500
Надставной элемент высотой монтажа 200 мм с тарелкой для подхвата гидроизоляционного слоя, с резиновым уплотнительным кольцом
HL8500H
Надставной элемент высотой монтажа 200 мм с гидроизоляционным полимербитумным полотном для приварки битумной гидроизоляции, с резиновым уплотнительным кольцом, подходит к серии HL3100T и HL5100T
HL3911
Надставной элемент d 146 мм для трапов HL3100 и HL5100 с подрамником из нержавеющей стали 145 х 145 мм, с привинчивающейся решёткой из нержавеющей стали 138 x 138 мм, общая высота 100 мм
HL8300.0
Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали 148 x 238 мм с резиновым уплотнительным кольцом и комплекта саморезов
HL8300
Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали 148 x 238 мм с EPDM мембраной 500 х 500 мм, резинового уплотнительного кольца и комплекта саморезов
HL8300.H
Гидроизоляционный комплект, состоящий из обжимной фланец из нержавеющей стали 148 x 238 мм с гидроизоляционным полимербитумным полотном 500 х 500 мм, резинового уплотнительного кольца и комплекта саморезов
HL8300.M
Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали 148 x 238 мм, резинового уплотнительного кольца, полотна из термопластичного эластомера 500 х 500 мм для наклеивания керамических покрытий на тонкий слой мастики или нанесения двухкомпонентной эпоксидной смолы и комплекта саморезов
HL8300.P
Гидроизоляционный комплект состоящий из фланца ПВХ d 350 мм, включающий винты (8 шт.) и уплотнительное кольцо.
HL8300.PP
Гидроизоляционный комплект состоящий из фланца ПП (FPO) d 350 мм, включающий винты (8 шт.) и уплотнительное кольцо.
HL157
Листвоуловитель, подходит к трапам серии HL3100T и HL5100T
HL9/7/8
Переходник DN75/DN80 предназначен для соединения канализационного оборудования из пластика, а также безнапорной канализационной трубы из ПВХ или ПП со стальной трубой или с чугунной безраструбной трубой (SML).
HL9/7
Переходник DN75 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь
HL9/7/1
Переходник DN75/110 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь
HL150
Дренажное кольцо подходит к трапам для балконов и террас серии HL3100T и HL5100T
HL151
Плоский листвоуловитель подходит к трапам для балконов и террас серии HL3100T и HL5100T
HL152
Утеплитель для трапов серии HL5100T с соединительными болтами и шайбами
HL154
Ленточный электронагревательный элемент 40W/m/230V, размер 390 мм. Подходит к трапам серии HL3100T и HL5100T.
HL155
Комплект для трапов серии HL5100T состоящий из теплоизоляции и электрообогрева с крепежными болтами и шайбами. Мощность 18 Ватт, напряжение 230 Вольт.
HL3400
Удлинитель для трапов серии HL3100 и HL5100, высотой 200 мм с уплотнительным кольцом
Альтернативные варианты
HL5100TG
Трап (воронка) для балконов и террас с горизонтальным выпуском, с решеткой из чугуна 175х175 и подрамником из чугуна 190x190 мм, незамерзающим запахозапирающим устройством для предотвращения проникновения запаха, DN75. В комплект входят монтажная заглушка и фиксирующие планки.
HL5100TH
Трап для балконов и террас с приварным полимербитумным полотном, с решеткой из нержавеющей стали 138*138 мм в подрамнике из нержавеющей стали 145*145 мм, незамерзающим запахозапирающим затвором для предотвращения проникновения запаха, с горизонтальным выпуском DN75. В комплекте монтажная заглушка, плоский листвоуловитель и крепёжные лапки.
Сертификаты
Сертификат соответствия на продукцию HL, каталог 31/RUS
от 17.11.2022 г. (действителен до 16.11.2025 г.)
Сертификат соответствия № РОСС АТ.НА39.Н01221 от 17.11.2022 (действителен до 16.11.2025, изготовитель HL Hutterer & Lechner GmbH)
Сертификат соответствия на продукцию HL, каталог 33/RUS
от 05.03.2024 г. (действителен до 04.03.2027 г.)
Сертификат соответствия № РОСС RU.32748.04ЭП30.ОС16.00072 от 05.03.2024 (действителен до 04.03.2027, изготовитель HL Hutterer & Lechner GmbH)
Санитарно-эпидемиологическое заключение на сифоны, трапы, сточные устройства HL
от 15.12.2017 г. (действителен до г.)
Экспертное заключение (по результатам санитарно-эпидемиологической экспертизы продукции) №2246г/2017 от 15.12.2017 (изготовитель HL Hutterer & Lechner GmbH)
