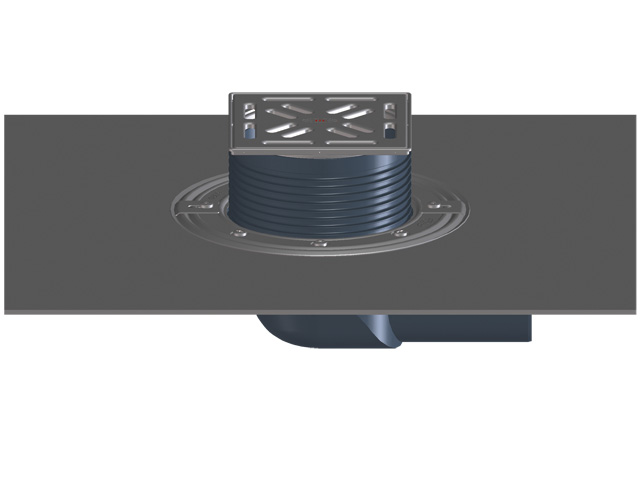

Трап для балконов и террас с приварным полимербитумным полотном, с решеткой из нержавеющей стали 138*138 мм в подрамнике из нержавеющей стали 145*145 мм, незамерзающим запахозапирающим затвором для предотвращения проникновения запаха, с горизонтальным выпуском DN75. В комплекте монтажная заглушка, плоский листвоуловитель и крепёжные лапки.

Технические данные:

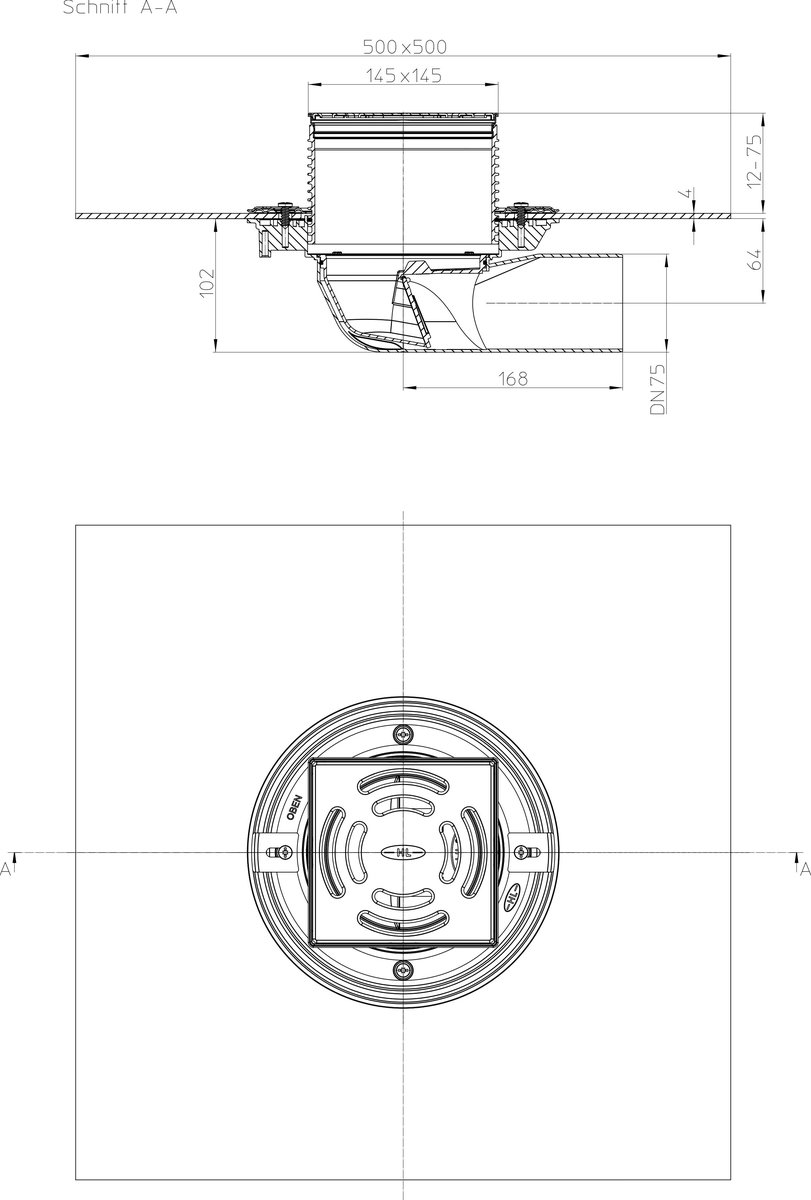

Высота монтажа:
102 мм
Присоединительные размеры:
DN75
Пропускная способность, л/с:
2.5
Срок службы:
не менее 50 лет
Вес брутто, кг:
2.723
Надставной элемент:
12-75 мм / 145x 145 мм
Объем, м3:
0.038262336
Решетка:
138 x 138 мм
Максимальная разрешенная нагрузка, т:
0.3

Материал составных частей

Запахозапирающее устройство:
ABS
Корпус:
Полипропилен/Полимербитумное полотно
Листвоуловитель:
Полипропилен
Материал решётки:
Нержавеющая сталь
Надставной элемент:
Полипропилен
Подрамник:
Нержавеющая сталь

HL5100TH

HL03910.2E

HL05100T.0E

HL05100.4E

HL151

HL5100THK

HL619

HL01093D

HL03900.0E

HL03910.1E

HL8500

Надставной элемент высотой монтажа 200 мм с тарелкой для подхвата гидроизоляционного слоя, с резиновым уплотнительным кольцом

HL8500H

Надставной элемент высотой монтажа 200 мм с гидроизоляционным полимербитумным полотном для приварки битумной гидроизоляции, с резиновым уплотнительным кольцом, подходит к серии HL3100T и HL5100T

HL157

Листвоуловитель, подходит к трапам серии HL3100T и HL5100T

HL9/7/8

Переходник DN75/DN80 предназначен для соединения канализационного оборудования из пластика, а также безнапорной канализационной трубы из ПВХ или ПП со стальной трубой или с чугунной безраструбной трубой (SML).

HL9/7

Переходник DN75 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/7/1

Переходник DN75/110 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL150

Дренажное кольцо подходит к трапам для балконов и террас серии HL3100T и HL5100T

HL151

Плоский листвоуловитель подходит к трапам для балконов и террас серии HL3100T и HL5100T

HL152

Утеплитель для трапов серии HL5100T с соединительными болтами и шайбами

HL155

Комплект для трапов серии HL5100T состоящий из теплоизоляции и электрообогрева с крепежными болтами и шайбами. Мощность 18 Ватт, напряжение 230 Вольт.

HL3400

Удлинитель для трапов серии HL3100 и HL5100, высотой 200 мм с уплотнительным кольцом

HL5100THG

Трап для балконов и террас с приварным полимербитумным полотном, с решеткой из чугуна 175х175 мм в подрамнике из чугуна 190х190 мм, незамерзающим запахозапирающим устройством для предотвращения проникновения запаха, с горизонтальным выпуском DN75. В комплект входят плоский листвоуловитель и фиксирующие планки.

HL5100T

Трап с решеткой из нержавеющей стали 138*138 мм в подрамнике из нержавеющей стали 145*145 мм, незамерзающим запахозапирающим утсройством для предотвращения проникновения запаха, Q=2,5-2,9 л/с, с горизонтальным выпуском

HL5100TG

Трап (воронка) для балконов и террас с горизонтальным выпуском, с решеткой из чугуна 175х175 и подрамником из чугуна 190x190 мм, незамерзающим запахозапирающим устройством для предотвращения проникновения запаха, DN75. В комплект входят монтажная заглушка и фиксирующие планки.

Сертификат соответствия на продукцию HL, каталог 31/RUS

Сертификат соответствия на продукцию HL, каталог 33/RUS

Санитарно-эпидемиологическое заключение на сифоны, трапы, сточные устройства HL

Технические параметры

Технические данные:

Высота монтажа:
102 мм
Присоединительные размеры:
DN75
Пропускная способность, л/с:
2.5
Срок службы:
не менее 50 лет
Вес брутто, кг:
2.723
Надставной элемент:
12-75 мм / 145x 145 мм
Объем, м3:
0.038262336
Решетка:
138 x 138 мм
Максимальная разрешенная нагрузка, т:
0.3

Материал составных частей

Запахозапирающее устройство:
ABS
Корпус:
Полипропилен/Полимербитумное полотно
Листвоуловитель:
Полипропилен
Материал решётки:
Нержавеющая сталь
Надставной элемент:
Полипропилен
Подрамник:
Нержавеющая сталь

Паспорт

HL5100TH

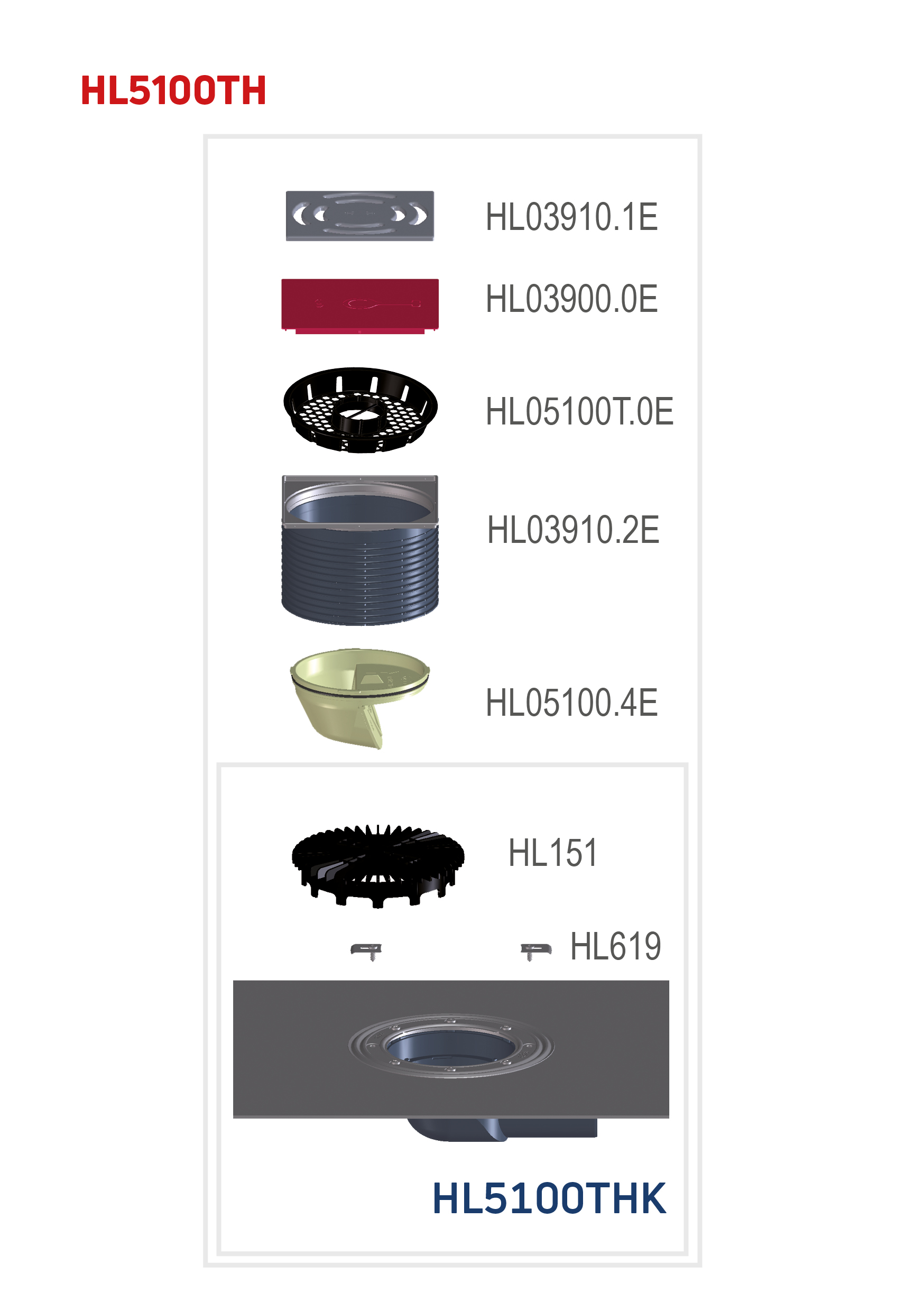

Составные части

HL03910.2E

HL05100T.0E

Песколовка (HL3100T / HL5100T)

HL05100.4E

для HL5100Т

HL151

Плоский листвоуловитель подходит к трапам для балконов и террас серии HL3100T и HL5100T

HL5100THK

Корпус трапов с горизонтальным выпуском DN75 с гидроизоляционным полимербитумным полотном. В комплекте плоский листвоуловитель

HL619

Фиксирующие планки "FixIT" для фиксирования надставных элементов или насадных подрамников к трапам HL для внутренних помещений или к большим трапам

HL01093D

HL03900.0E

HL03910.1E

Доп. оборудование

HL8500

Надставной элемент высотой монтажа 200 мм с тарелкой для подхвата гидроизоляционного слоя, с резиновым уплотнительным кольцом

HL8500H

Надставной элемент высотой монтажа 200 мм с гидроизоляционным полимербитумным полотном для приварки битумной гидроизоляции, с резиновым уплотнительным кольцом, подходит к серии HL3100T и HL5100T

HL157

Листвоуловитель, подходит к трапам серии HL3100T и HL5100T

HL9/7/8

Переходник DN75/DN80 предназначен для соединения канализационного оборудования из пластика, а также безнапорной канализационной трубы из ПВХ или ПП со стальной трубой или с чугунной безраструбной трубой (SML).

HL9/7

Переходник DN75 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/7/1

Переходник DN75/110 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL150

Дренажное кольцо подходит к трапам для балконов и террас серии HL3100T и HL5100T

HL151

Плоский листвоуловитель подходит к трапам для балконов и террас серии HL3100T и HL5100T

HL152

Утеплитель для трапов серии HL5100T с соединительными болтами и шайбами

HL155

Комплект для трапов серии HL5100T состоящий из теплоизоляции и электрообогрева с крепежными болтами и шайбами. Мощность 18 Ватт, напряжение 230 Вольт.

HL3400

Удлинитель для трапов серии HL3100 и HL5100, высотой 200 мм с уплотнительным кольцом

Альтернативные варианты

HL5100THG

Трап для балконов и террас с приварным полимербитумным полотном, с решеткой из чугуна 175х175 мм в подрамнике из чугуна 190х190 мм, незамерзающим запахозапирающим устройством для предотвращения проникновения запаха, с горизонтальным выпуском DN75. В комплект входят плоский листвоуловитель и фиксирующие планки.

HL5100T

Трап с решеткой из нержавеющей стали 138*138 мм в подрамнике из нержавеющей стали 145*145 мм, незамерзающим запахозапирающим утсройством для предотвращения проникновения запаха, Q=2,5-2,9 л/с, с горизонтальным выпуском

HL5100TG

Трап (воронка) для балконов и террас с горизонтальным выпуском, с решеткой из чугуна 175х175 и подрамником из чугуна 190x190 мм, незамерзающим запахозапирающим устройством для предотвращения проникновения запаха, DN75. В комплект входят монтажная заглушка и фиксирующие планки.

Сертификаты

Сертификат соответствия на продукцию HL, каталог 31/RUS

от 17.11.2022 г. (действителен до 16.11.2025 г.)

Сертификат соответствия № РОСС АТ.НА39.Н01221 от 17.11.2022 (действителен до 16.11.2025, изготовитель HL Hutterer & Lechner GmbH)

Сертификат соответствия на продукцию HL, каталог 33/RUS

от 05.03.2024 г. (действителен до 04.03.2027 г.)

Сертификат соответствия № РОСС RU.32748.04ЭП30.ОС16.00072 от 05.03.2024 (действителен до 04.03.2027, изготовитель HL Hutterer & Lechner GmbH)

Санитарно-эпидемиологическое заключение на сифоны, трапы, сточные устройства HL

от 15.12.2017 г. (действителен до  г.)

Экспертное заключение (по результатам санитарно-эпидемиологической экспертизы продукции) №2246г/2017 от 15.12.2017 (изготовитель HL Hutterer & Lechner GmbH)
