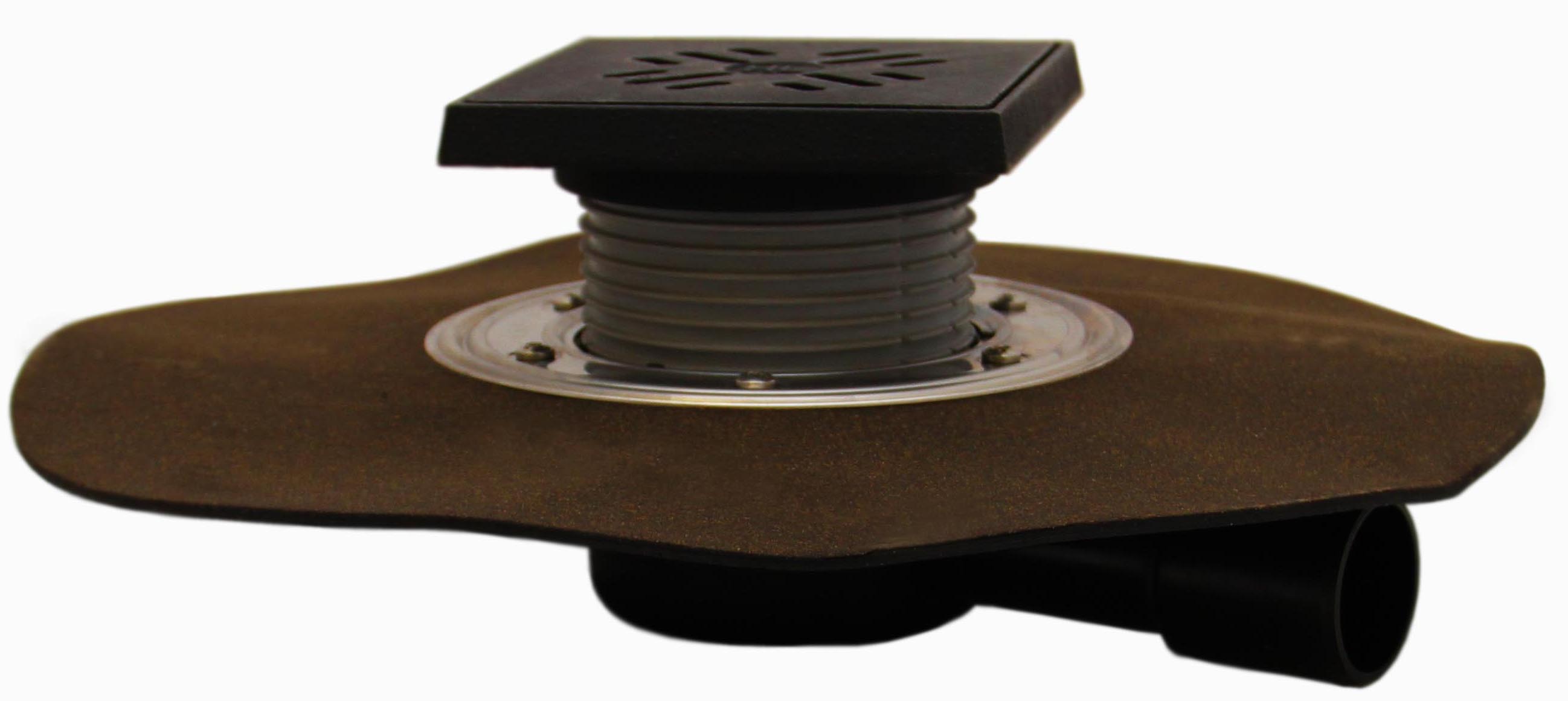

HL90HG

Трап для балконов и террас, с полимербитумным полотном, решеткой из чугуна 137*137 мм в чугунном подрамнике 150*150 мм, с сеткой-грязеуловителем, с горизонтальным выпуском DN 40/50.

Технические данные:

Присоединительные размеры:

DN40/50

Пропускная способность, л/с:

0.56

Срок службы:

более 50 лет

Все параметры

Файлы для скачивания:

Технические данные:

Присоединительные размеры:

DN40/50

Пропускная способность, л/с:

0.56

Срок службы:

более 50 лет

Вес брутто, кг:

3.497

Надставной элемент:

34-78 мм/150 x 150 мм

Объем, м3:

0.0163995

Решетка:

137 x 137 мм

Максимальная разрешенная нагрузка, т:

1.5

Материал составных частей

Корпус:

Полипропилен/ Полимербитумное полотно

Материал решётки:

Чугун

Надставной элемент:

Полипропилен

Подрамник:

Чугун

Сетка для мусора:

Полипропилен

HL90HG

pdf
357.94 Kb

Скачать pdf

HL181

HL090.0E

HL90KH

HL037G.1E

HL037G.2E

HL85N

Надставной элемент с профилированным фланцем для гидроизоляции, применяется для подхвата второго уровня гидроизоляции

Надставной элемент с резиновым уплотнительным кольцом, с консолью из полимербетона с регулировочными винтами и арматурной сеткой из конструкционной стали, с сеткой из пластика для наклеивания керамических покрытий на тонкий слой мастики

HL85NH

Надставной элемент с резиновым уплотнительным кольцом, с гидроизоляционным полимербитумным полотном d 420 мм для соединения с битумной гидроизоляцией

HL9/50

Переходник DN50 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/50/1

Переходник DN50/110 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL180

Дренажный фланец d 110 мм для приема потока воды с гидроизоляции в инверсионной кровле

HL340N

Удлинитель для трапов, высотой 100мм

HL90H.2G

Трап для балконов и террас, с полимербитумным полотном, решеткой из чугуна 137*137 мм в чугунном подрамнике 150*150 мм, незамерзающим затвором для предотвращения проникновения запаха, с горизонтальным выпуском DN 40/50

Сертификат соответствия на продукцию HL российского производства OOO "ХЛ-РУС" каталог 31/RUS

pdf
1 904.66 Kb

Скачать pdf

Сертификат соответствия на продукцию HL российского производства OOO "ХЛ-РУС" каталог 33/RUS

pdf
2 053.67 Kb

Скачать pdf

Технические параметры

Технические данные:

Присоединительные размеры:

DN40/50

Пропускная способность, л/с:

0.56

Срок службы:

более 50 лет

Вес брутто, кг:

3.497

Надставной элемент:

34-78 мм/150 x 150 мм

Объем, м3:

0.0163995

Решетка:

137 x 137 мм

Максимальная разрешенная нагрузка, т:

1.5

Материал составных частей

Корпус:

Полипропилен/ Полимербитумное полотно

Материал решётки:

Чугун

Надставной элемент:

Полипропилен

Подрамник:

Чугун

Сетка для мусора:

Полипропилен

Паспорт

HL90HG

pdf
357.94 Kb

Скачать pdf

Составные части

HL181

Плоский листвоуловитель к трапам для балконов и террас серии HL80, HL90 и HL310NK, HL510NK

HL090.0E

сетка для улавливания мусора для HL90

HL90KH

Корпус трапа для внутренних помещений, балконов и террас с вертикальным выпуском DN40/50 с полимербитумным полотном. В комплекте с монтажной заглушкой.
