Продукция

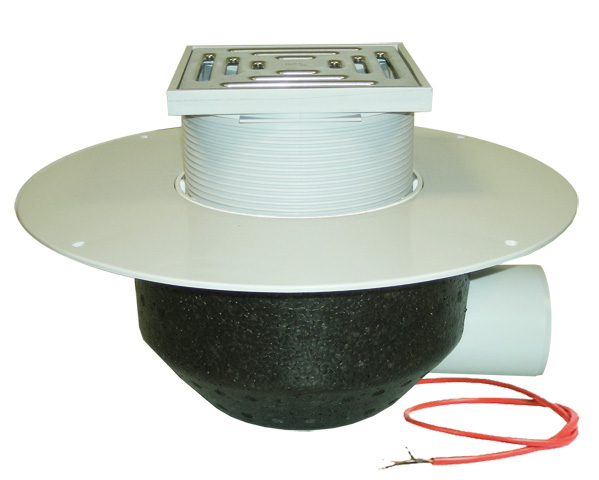

Кровельная воронка с корпусом из ПВХ для приваривания ПВХ мембраны, с горизонтальным выпуском, с надставным элементом из ПП и решеткой из нержавеющей стали , с электрообогревом от сети 220В мощностью 10-30Вт.

Технические данные:

Присоединительные размеры:
DN110
Пропускная способность, л/с:
3.70
Срок службы:
не менее 50 лет
Вес брутто, кг:
2.04
Надставной элемент:
19-65 мм/148x148 мм
Объем, м3:
0.0266805
Решетка:
137x137 мм
Максимальная разрешенная нагрузка, т:
0.3

Материал составных частей

Дренажное кольцо:
Полипропилен
Корпус:
ПВХ / Пенополистирол
Материал решётки:
Нержавеющая сталь
Надставной элемент:
Полипропилен

HL64.1BP/1

HL066.4E

HL170

HL0317.1E

HL062B.2E

HL062B.3E

HL66

HL66.9

HL350

Удлинитель для трапов, кровельных воронок и надставного элемента HL350, высотой 155мм

HL160

Дренажный фланец для приёма потока воды с гидроизоляции на инверсионной кровле, Ø 170

HL65F

Надставной элемент из полипропилена, с уплотнительным резиновым кольцом, высотой 345мм, применяется для герметичного соединения с гидроизоляцией из FPO полотна, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN 125

HL65H

Надставной элемент с гидроизоляционным полимербитумным полотном и уплотнительным резиновым кольцом, высотой 345мм, применяется для герметичного соединения с гидроизоляцией на основе битума, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN 125

HL65

Надставной элемент с обжимным фланцем из нержавеющей стали и уплотнительным резиновым кольцом, высотой 345мм, применяется для герметичного соединения с гидроизоляцией, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN 125

HL65P

Надставной элемент из поливинилхлорида, с уплотнительным резиновым кольцом, высотой 345мм, применяется для герметичного соединения с гидроизоляцией из ПВХ мембран, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN 125

HL350.1

Надставной элемент с обжимным фланцем, с дренажным кольцом для приема потока воды и комплектом монтажа, применяется для подхвата второго уровня гидроизоляции или геотекстиля на инверсионной кровле, высотой 220мм

HL350.1H

Надставной элемент с гидроизоляционным полимербитумным полотном, применяется для подхвата второго уровня гидроизоляции, высотой 225мм

HL64P/1

Кровельная воронка DN110, горизонтальный выпуск, с ПВХ-фланцем

HL64.1P/1

Кровельная воронка DN110, горизонтальный выпуск, с ПВХ-фланцем и электрообогревом (10-30W/230V)

HL64BP/1

Кровельная воронка DN110 для эксплуатируемой кровли, горизонтальный выпуск, с ПВХ-фланцем

Сертификат соответствия на продукцию HL, каталог 31/RUS

Декларация о соответствии на кровельные воронки с электрообогревом (изготовитель HL Hutterer & Lechner GmbH)

Санитарно-эпидемиологическое заключение на сифоны, трапы, сточные устройства HL

Технические параметры

Технические данные:

Присоединительные размеры:
DN110
Пропускная способность, л/с:
3.70
Срок службы:
не менее 50 лет
Вес брутто, кг:
2.04
Надставной элемент:
19-65 мм/148x148 мм
Объем, м3:
0.0266805
Решетка:
137x137 мм
Максимальная разрешенная нагрузка, т:
0.3

Материал составных частей

Дренажное кольцо:
Полипропилен
Корпус:
ПВХ / Пенополистирол
Материал решётки:
Нержавеющая сталь
Надставной элемент:
Полипропилен

Паспорт

HL64.1BP/1

Составные части

HL066.4E

HL170

Решетка-листвоуловитель d 170 мм

HL0317.1E

Решетка из нержавеющей стали 138*138 мм

HL062B.2E

Надставной элемент из полипропилена Ø 145 мм

HL062B.3E

Дренажное кольцо

HL66

Надставной элемент с решеткой из нержавеющей стали "Quadra" 150*150мм с двумя винтами, высотой 205мм

HL66.9

Надставной элемент HL062B.2E с решеткой 138*138 мм в подрамнике из ПП 150*150 мм

Доп. оборудование

HL350

Удлинитель для трапов, кровельных воронок и надставного элемента HL350, высотой 155мм

HL160

Дренажный фланец для приёма потока воды с гидроизоляции на инверсионной кровле, Ø 170

HL65F

Надставной элемент из полипропилена, с уплотнительным резиновым кольцом, высотой 345мм, применяется для герметичного соединения с гидроизоляцией из FPO полотна, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN 125

HL65H

Надставной элемент с гидроизоляционным полимербитумным полотном и уплотнительным резиновым кольцом, высотой 345мм, применяется для герметичного соединения с гидроизоляцией на основе битума, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN 125

HL65

Надставной элемент с обжимным фланцем из нержавеющей стали и уплотнительным резиновым кольцом, высотой 345мм, применяется для герметичного соединения с гидроизоляцией, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN 125

HL65P

Надставной элемент из поливинилхлорида, с уплотнительным резиновым кольцом, высотой 345мм, применяется для герметичного соединения с гидроизоляцией из ПВХ мембран, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN 125

HL350.1

Надставной элемент с обжимным фланцем, с дренажным кольцом для приема потока воды и комплектом монтажа, применяется для подхвата второго уровня гидроизоляции или геотекстиля на инверсионной кровле, высотой 220мм

HL350.1H

Надставной элемент с гидроизоляционным полимербитумным полотном, применяется для подхвата второго уровня гидроизоляции, высотой 225мм

Альтернативные варианты

HL64P/1

Кровельная воронка DN110, горизонтальный выпуск, с ПВХ-фланцем

HL64.1P/1

Кровельная воронка DN110, горизонтальный выпуск, с ПВХ-фланцем и электрообогревом (10-30W/230V)

HL64BP/1

Кровельная воронка DN110 для эксплуатируемой кровли, горизонтальный выпуск, с ПВХ-фланцем

Сертификаты

Сертификат соответствия на продукцию HL, каталог 31/RUS

от 17.11.2022 г. (действителен до 16.11.2025 г.)

Сертификат соответствия № РОСС АТ.НА39.Н01221 от 17.11.2022 (действителен до 16.11.2025, изготовитель HL Hutterer & Lechner GmbH)

Декларация о соответствии на кровельные воронки с электрообогревом (изготовитель HL Hutterer & Lechner GmbH)

от 09.03.2022 г. (действителен до 01.03.2025 г.)

Декларация о соответствии ЕАЭС № RU Д-АТ.PA02.В.19137/22 от 09.03.2022 (действителен до 01.03.2025, изготовитель HL Hutterer & Lechner GmbH)

Санитарно-эпидемиологическое заключение на сифоны, трапы, сточные устройства HL

от 15.12.2017 г. (действителен до  г.)

Экспертное заключение (по результатам санитарно-эпидемиологической экспертизы продукции) №2246г/2017 от 15.12.2017 (изготовитель HL Hutterer & Lechner GmbH)
