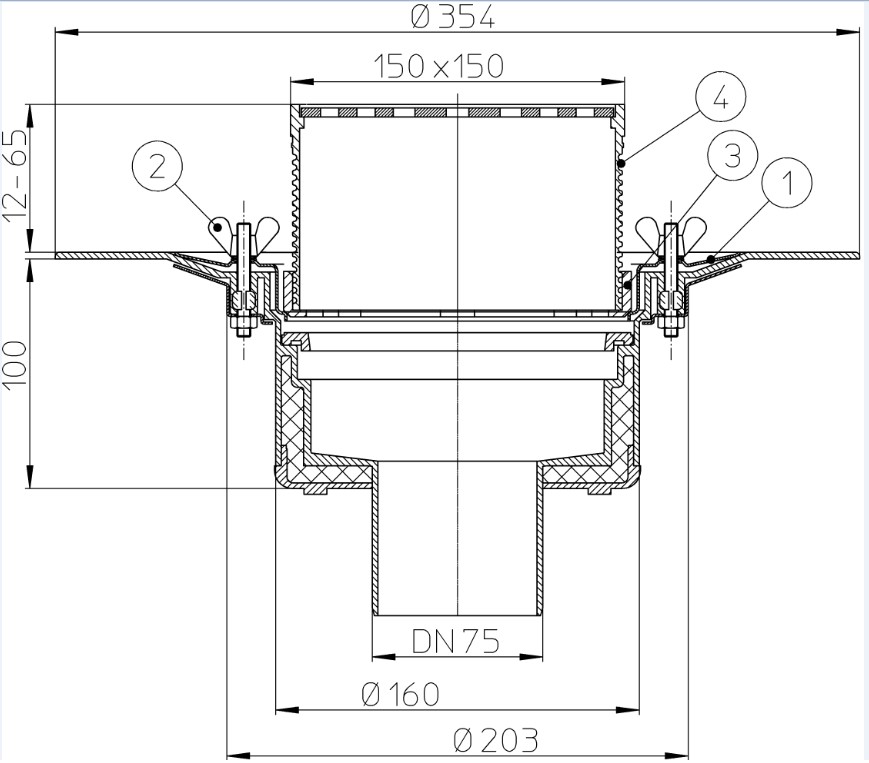

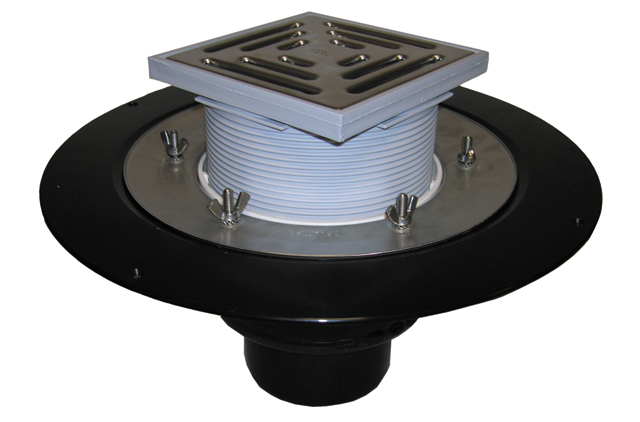

Кровельная воронка с трапом, с теплоизоляцией, с обжимным фланцем из нержавеющей стали, с вертикальным выпуском DN 75.

Технические данные:

Присоединительные размеры:
DN75
Пропускная способность, л/с:
6.0
Срок службы:
не менее 50 лет
Вес брутто, кг:
2.25
Надставной элемент:
12-65 мм/148 x 148 мм
Объем, м3:
0.0266805
Решетка:
137x137 мм
Максимальная разрешенная нагрузка, т:
0.3

Материал составных частей

Гайки:
Нержавеющая сталь
Дренажное кольцо:
Полипропилен
Корпус:
Полипропилен
Материал решётки:
Нержавеющая сталь
Надставной элемент:
Полипропилен
Обжимной фланец:
Нержавеющая сталь

HL62B/7

HL170

HL0317.1E

HL062B.2E

HL062B.3E

HL062.3E

HL062.4E

HL62K

HL350

Удлинитель для трапов, кровельных воронок и надставного элемента HL350, высотой 155мм

HL84.CU

Уплотнительный комплект с медным листом d 500мм

HL84.E

Уплотнительный комплект со сцинкованым стальным листом d 500мм.

HL160

Дренажный фланец для приёма потока воды с гидроизоляции на инверсионной кровле, Ø 170

HL161

Дренажный фланец с переходником, предназначен для соединения лотка с кровельной воронкой на уровне гидроизоляции или соединения воронки с надставными элементами серии HL65

HL65F

Надставной элемент из полипропилена, с уплотнительным резиновым кольцом, высотой 345мм, применяется для герметичного соединения с гидроизоляцией из FPO полотна, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN 125

HL635N

Дренажный и инспекционный колодец для "зелёных" и эксплуатируемых кровель и кровель с пригрузом из гравия, с пластиковым подрамником и пластиковой решёткой

HL850

Противопожарная муфта для вертикальных трапов серии HL317 (DN50/75) и воронок серии HL62 (DN75), состоящая из металлического корпуса с расширяющимся материалом и бугелем, с монтажной заглушкой. Предел огнестойкости EI 150

HL0635N.2

Решётка из оцинкованной стали для дренажного и инспекционного колодца HL635N(.0)

HL0635N.3

Глухая пластмассовая крышка для дренажного и инспекционного колодца HL635N(.0)

HL636N

Удлинитель для дренажного и инспекционного колодца HL635N(.0

HL9/7

Переходник с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/7/1

Переходник с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL66

Надставной элемент с решеткой из нержавеющей стали "Quadra" 150*150мм с двумя винтами, высотой 205мм, максимальная нагрузка до1,5 тонн, DN 145

HL66Q

Надставной элемент с решеткой из нержавеющей стали "Quadra" 150*150мм с двумя винтами, высотой 205мм, максимальная нагрузка до1,5 тонн, DN 145

HL65H

Надставной элемент с гидроизоляционным полимербитумным полотном и уплотнительным резиновым кольцом, высотой 345мм, применяется для герметичного соединения с гидроизоляцией на основе битума, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN 125

HL66.1

Надставной элемент с решеткой из нержавеющей стали "Quadra" 150*150мм с двумя винтами, с поверхностью, которая препятствует скольжению, высотой 205мм, максимальная нагрузка до 1,5 тонн, DN 145

HL66P

Надставной элемент с решеткой из нержавеющей стали, с монтажной консолью 206*206мм из поливинилхлорида для соединения с напольным покрытием из ПВХ, высотой 90мм, максимальная нагрузка до 300 кг, DN 145

HL67

Надставной элемент с круглой решеткой в подрамнике из нержавеющей стали диаметром 155мм, высотой 150мм, максимальная нагрузка до 300кг, DN 145

HL65

Надставной элемент с обжимным фланцем из нержавеющей стали и уплотнительным резиновым кольцом, высотой 345мм, применяется для герметичного соединения с гидроизоляцией, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN 125

HL65P

Надставной элемент из поливинилхлорида, с уплотнительным резиновым кольцом, высотой 345мм, применяется для герметичного соединения с гидроизоляцией из ПВХ мембран, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN 125

HL350.0

Надставной элемент с профилированным фланцем, применяется для подхвата второго уровня гидроизоляции

HL350.1

Надставной элемент с обжимным фланцем, с дренажным кольцом для приема потока воды и комплектом монтажа, применяется для подхвата второго уровня гидроизоляции или геотекстиля на инверсионной кровле, высотой 220мм

HL350.1H

Надставной элемент с гидроизоляционным полимербитумным полотном, применяется для подхвата второго уровня гидроизоляции, высотой 225мм

HL62.1B/7

Кровельная воронка, с электрообогревом, с трапом, с теплоизоляцией, с обжимным фланцем из нержавеющей стали, с вертикальным выпуском DN 75.

HL62BP/7

Кровельная воронка для эксплуатируемой кровли с корпусом из ПВХ для приваривания ПВХ мембраны, вертикальным выпуском с надставным элементом из ПП и решеткой из нержавеющей стали, DN75.

HL62BF/7

Кровельная воронка с корпусом из ПП для приваривания ТПО (FPO) мембраны (на основе полипропилена), вертикальным выпуском, с надставным элементом из ПП и решеткой из нержавеющей стали, DN75.

HL62BH/7

Кровельная воронка с трапом, с теплоизоляцией, с гидроизоляционным полимербитумным полотном , с вертикальным выпуском DN75

Сертификат соответствия на продукцию HL российского производства OOO "ХЛ-РУС" каталог 31/RUS

Сертификат соответствия на продукцию HL российского производства OOO "ХЛ-РУС" каталог 33/RUS

Технические параметры

Технические данные:

Присоединительные размеры:
DN75
Пропускная способность, л/с:
6.0
Срок службы:
не менее 50 лет
Вес брутто, кг:
2.25
Надставной элемент:
12-65 мм/148 x 148 мм
Объем, м3:
0.0266805
Решетка:
137x137 мм
Максимальная разрешенная нагрузка, т:
0.3

Материал составных частей

Гайки:
Нержавеющая сталь
Дренажное кольцо:
Полипропилен
Корпус:
Полипропилен
Материал решётки:
Нержавеющая сталь
Надставной элемент:
Полипропилен
Обжимной фланец:
Нержавеющая сталь

Паспорт

HL62B/7

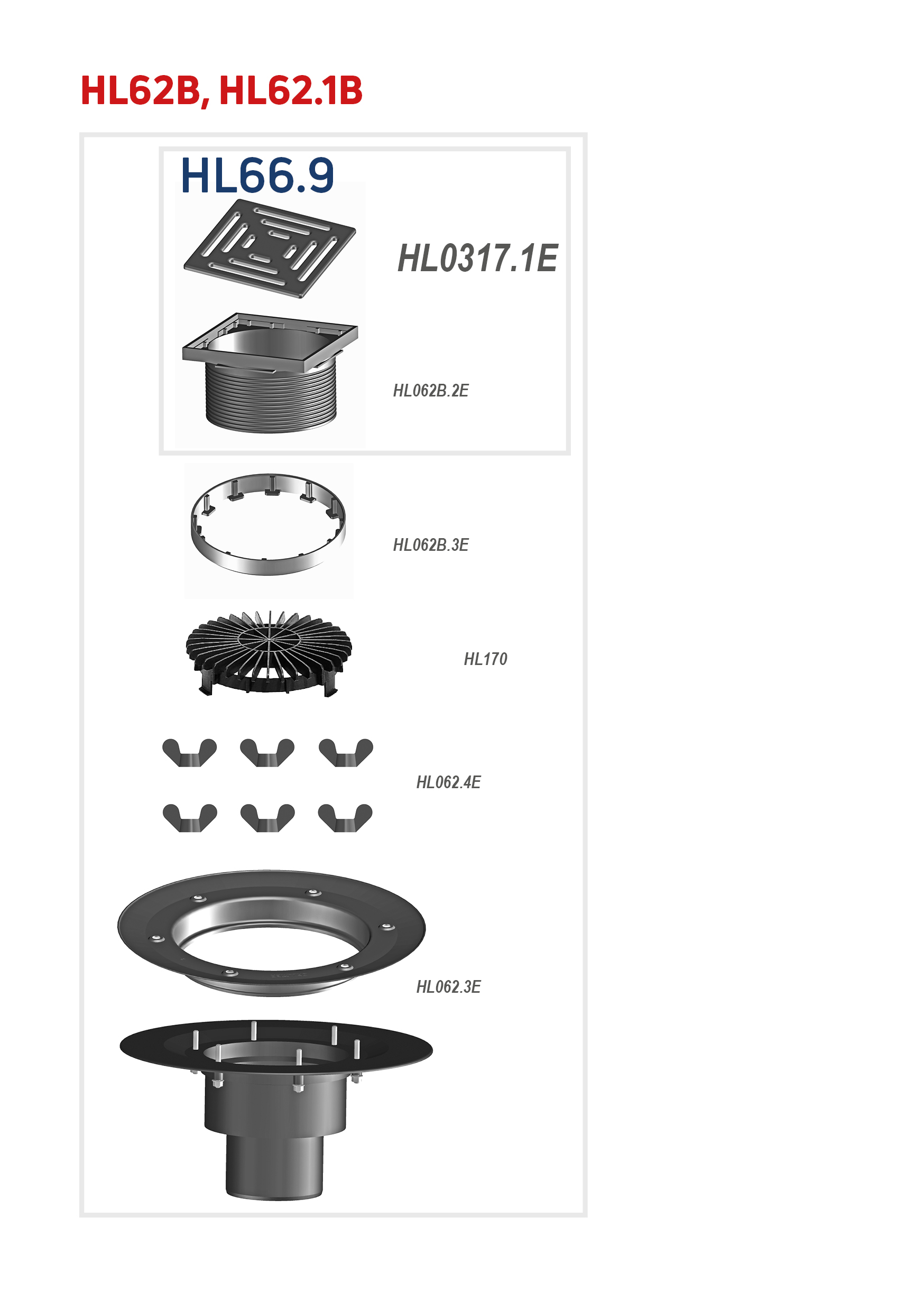

Составные части

HL170

Решетка-листвоуловитель d 170 мм

HL0317.1E

Решетка из нержавеющей стали 138*138 мм

HL062B.2E

Надставной элемент из полипропилена Ø 145 мм

HL062B.3E

Дренажное кольцо

HL062.3E

Фланец из высококачественной стали

HL062.4E

Барашковая гайка (6 шт.)

HL62K

Доп. оборудование

HL350

Удлинитель для трапов, кровельных воронок и надставного элемента HL350, высотой 155мм

HL84.CU

Уплотнительный комплект с медным листом d 500мм

HL84.E

Уплотнительный комплект со сцинкованым стальным листом d 500мм.

HL160

Дренажный фланец для приёма потока воды с гидроизоляции на инверсионной кровле, Ø 170

HL161

Дренажный фланец с переходником, предназначен для соединения лотка с кровельной воронкой на уровне гидроизоляции или соединения воронки с надставными элементами серии HL65

HL65F

Надставной элемент из полипропилена, с уплотнительным резиновым кольцом, высотой 345мм, применяется для герметичного соединения с гидроизоляцией из FPO полотна, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN 125

HL635N

Дренажный и инспекционный колодец для "зелёных" и эксплуатируемых кровель и кровель с пригрузом из гравия, с пластиковым подрамником и пластиковой решёткой

HL850

Противопожарная муфта для вертикальных трапов серии HL317 (DN50/75) и воронок серии HL62 (DN75), состоящая из металлического корпуса с расширяющимся материалом и бугелем, с монтажной заглушкой. Предел огнестойкости EI 150

HL0635N.2

Решётка из оцинкованной стали для дренажного и инспекционного колодца HL635N(.0)

HL0635N.3

Глухая пластмассовая крышка для дренажного и инспекционного колодца HL635N(.0)

HL636N

Удлинитель для дренажного и инспекционного колодца HL635N(.0

HL9/7

Переходник с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/7/1

Переходник с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL66

Надставной элемент с решеткой из нержавеющей стали "Quadra" 150*150мм с двумя винтами, высотой 205мм, максимальная нагрузка до1,5 тонн, DN 145

HL66Q

Надставной элемент с решеткой из нержавеющей стали "Quadra" 150*150мм с двумя винтами, высотой 205мм, максимальная нагрузка до1,5 тонн, DN 145

HL65H

Надставной элемент с гидроизоляционным полимербитумным полотном и уплотнительным резиновым кольцом, высотой 345мм, применяется для герметичного соединения с гидроизоляцией на основе битума, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN 125

HL66.1

Надставной элемент с решеткой из нержавеющей стали "Quadra" 150*150мм с двумя винтами, с поверхностью, которая препятствует скольжению, высотой 205мм, максимальная нагрузка до 1,5 тонн, DN 145

HL66P

Надставной элемент с решеткой из нержавеющей стали, с монтажной консолью 206*206мм из поливинилхлорида для соединения с напольным покрытием из ПВХ, высотой 90мм, максимальная нагрузка до 300 кг, DN 145

HL67

Надставной элемент с круглой решеткой в подрамнике из нержавеющей стали диаметром 155мм, высотой 150мм, максимальная нагрузка до 300кг, DN 145

HL65

Надставной элемент с обжимным фланцем из нержавеющей стали и уплотнительным резиновым кольцом, высотой 345мм, применяется для герметичного соединения с гидроизоляцией, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN 125

HL65P

Надставной элемент из поливинилхлорида, с уплотнительным резиновым кольцом, высотой 345мм, применяется для герметичного соединения с гидроизоляцией из ПВХ мембран, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN 125

HL350.0

Надставной элемент с профилированным фланцем, применяется для подхвата второго уровня гидроизоляции

HL350.1

Надставной элемент с обжимным фланцем, с дренажным кольцом для приема потока воды и комплектом монтажа, применяется для подхвата второго уровня гидроизоляции или геотекстиля на инверсионной кровле, высотой 220мм

HL350.1H

Надставной элемент с гидроизоляционным полимербитумным полотном, применяется для подхвата второго уровня гидроизоляции, высотой 225мм

Альтернативные варианты

HL62.1B/7

Кровельная воронка, с электрообогревом, с трапом, с теплоизоляцией, с обжимным фланцем из нержавеющей стали, с вертикальным выпуском DN 75.

HL62BP/7

Кровельная воронка для эксплуатируемой кровли с корпусом из ПВХ для приваривания ПВХ мембраны, вертикальным выпуском с надставным элементом из ПП и решеткой из нержавеющей стали, DN75.

HL62BF/7

Кровельная воронка с корпусом из ПП для приваривания ТПО (FPO) мембраны (на основе полипропилена), вертикальным выпуском, с надставным элементом из ПП и решеткой из нержавеющей стали, DN75.

HL62BH/7

Кровельная воронка с трапом, с теплоизоляцией, с гидроизоляционным полимербитумным полотном , с вертикальным выпуском DN75

Сертификаты

Сертификат соответствия на продукцию HL российского производства OOO "ХЛ-РУС" каталог 31/RUS

от 17.11.2022 г. (действителен до 16.11.2025 г.)

Сертификат соответствия № РОСС.RU.НА39.H001225 от 17.11.2022 (действителен до 16.11.2025, изготовитель ООО "ХЛ-РУС")

Сертификат соответствия на продукцию HL российского производства OOO "ХЛ-РУС" каталог 33/RUS

от 22.01.2024 г. (действителен до 21.01.2027 г.)

Сертификат соответствия № РОСС RU.32001.04ИБФ1.ОСП28.46008 от 22.01.2024 (действителен до 21.01.2027, изготовитель ООО "ХЛ-РУС")
