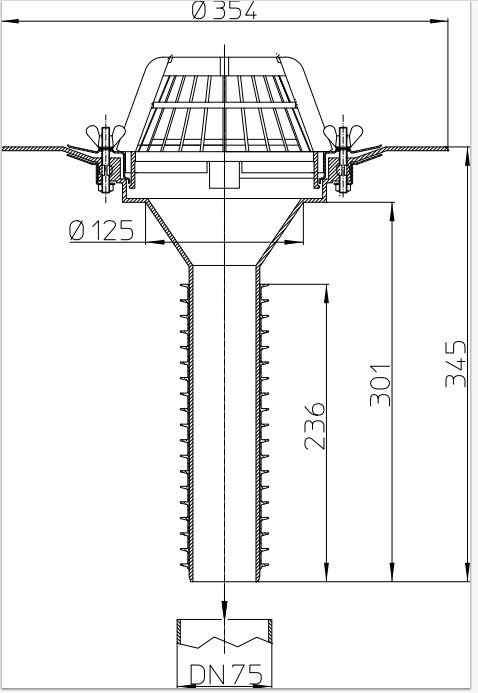

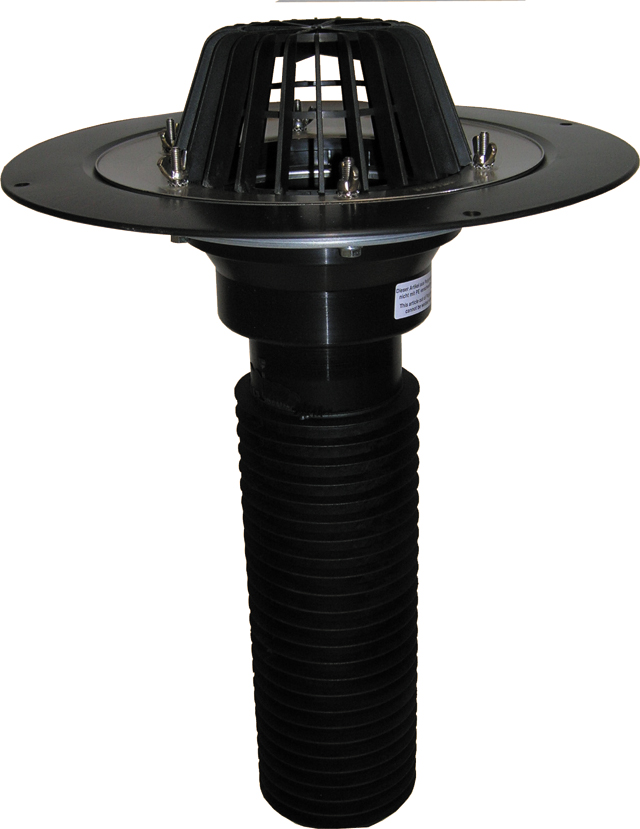

Универсальная кровельная воронка с вертикальным выпуском, с листвоуловителем из ПП, с профилированным фланцем из нержавеющей стали. Предназначена для использования при ремонте и наращивании кровельного пирога (вставляется в существующую воронку), а также для соединения с трубой из любого материала (пластик, сталь, чугун), DN75.

Технические данные:

Присоединительные размеры:
DN75
Пропускная способность, л/с:
7.50
Срок службы:
не менее 50 лет
Вес брутто, кг:
2.2
Объем, м3:
0.057066625
Максимальная разрешенная нагрузка, т:
0.15

Материал составных частей

Гайки:
Нержавеющая сталь
Корпус:
Полипропилен
Листвоуловитель:
Полипропилен
Обжимной фланец:
Нержавеющая сталь

HL69/7

HL170

HL062.1E

HL69K

HL062.3E

HL062N.4E

HL350

Удлинитель Ø145 мм для трапов, кровельных воронок и надставного элемента HL350, высотой 155мм

HL84.CU

Гидроизоляционный комплект, 220 х 155 мм состоящий из уплотнительных колец из синтетического материала и медного листа 500 х 500 мм.

HL84.E

Гидроизоляционный комплект,  220 х 155 мм состоящий из уплотнительных колец из синтетического материала и оцинкованного стального листа 500 х 500 мм.

HL84.H

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали 220 х 155 мм и приварного полимербитумного полотна 500 х 500 мм, уплотнительного кольца из синтетического материала, дренажного кольца из ПП для приема воды. (идеальное соединение для битумной гидроизоляции). Строительная защита во время монтажа в комплекте.

HL160

Дренажный фланец для приёма потока воды с гидроизоляции на инверсионной кровле  Ø170 мм

HL175

Листвоуловитель из высококачественной стали

HL635N

Дренажный и инспекционный колодец HL635N для зеленых, гравийных крыш и террас с пластиковой рамой и навинчивающейся пластиковой решеткой. Позволяет легко производить ревизию и проверку водостоков на крыше. Высота изменяется с 68 до 200 мм. Класс нагрузки K3- макс. 300 кг.

HL0635N.2

Решётка из оцинкованной стали для инспекционного и дренажного колодца HL635N(.0). Класс нагрузки L15-A15-макс. 1,5 т.

HL0635N.3

Глухая пластмассовая крышка для дренажного и инспекционного колодца HL635N(.0), разработанная специально для кровель с ограничением скорости отведения дождевой воды.

HL636N

Удлинитель для дренажного и инспекционного колодца HL635N(.0

HL350.0

Надставной элемент Ø145 с профилированным фланцем, применяется для подхвата второго уровня гидроизоляции.
Подходит к кровельным воронкам серий HL62, HL64 и HL69.

HL350.1

Надставной элемент d 145 мм с обжимным фланцем, с дренажным кольцом для приема потока воды и комплектом монтажа.
Применяется для подхвата второго уровня гидроизоляции или геотекстиля на инверсионной кровле, высотой 220 мм

HL350.1H

Надставной элемент Ø145 мм с гидроизоляционным полимербитумным полотном Ø500мм.
Применяется для подхвата второго уровня гидроизоляции, высотой монтажа 200мм

HL69P/7

"Ремонтная" кровельная воронка с ПВХ-консолью для DN75

HL69H/7

"Ремонтная" кровельная воронка для DN75 с битумным полотном.

Сертификат соответствия на продукцию HL, каталог 31/RUS

Сертификат соответствия на продукцию HL, каталог 33/RUS

Санитарно-эпидемиологическое заключение на сифоны, трапы, сточные устройства HL

Технические параметры

Технические данные:

Присоединительные размеры:
DN75
Пропускная способность, л/с:
7.50
Срок службы:
не менее 50 лет
Вес брутто, кг:
2.2
Объем, м3:
0.057066625
Максимальная разрешенная нагрузка, т:
0.15

Материал составных частей

Гайки:
Нержавеющая сталь
Корпус:
Полипропилен
Листвоуловитель:
Полипропилен
Обжимной фланец:
Нержавеющая сталь

Паспорт

HL69/7

Составные части

HL170

Решетка-листвоуловитель d 170 мм

HL062.1E

Листвоуловитель

HL69K

Корпус трапов серии 69

HL062.3E

Фланец из высококачественной стали

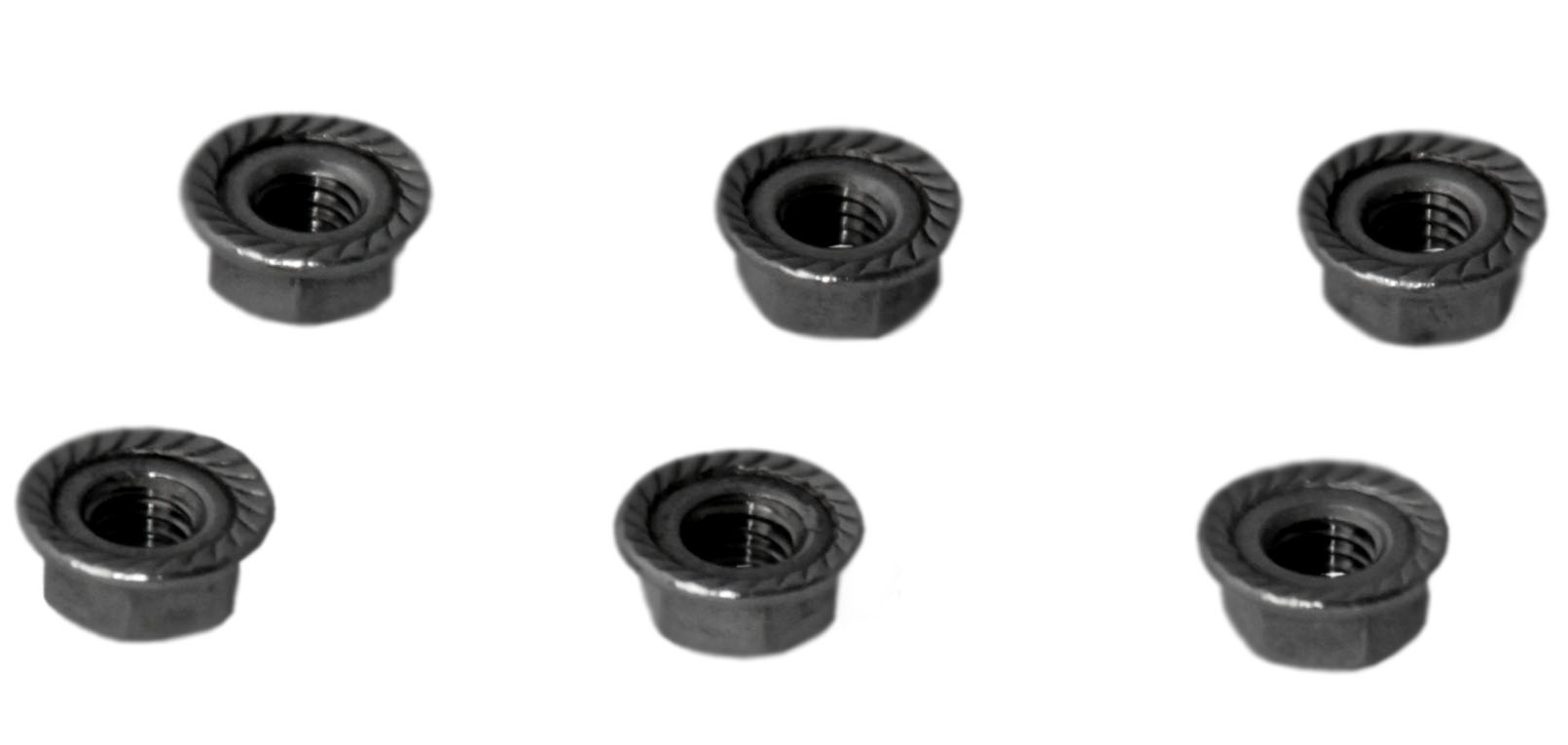

HL062N.4E

Шестигранные гайки - 6 шт.

Доп. оборудование

HL350

Удлинитель Ø145 мм для трапов, кровельных воронок и надставного элемента HL350, высотой 155мм

HL84.CU

Гидроизоляционный комплект, 220 х 155 мм состоящий из уплотнительных колец из синтетического материала и медного листа 500 х 500 мм.

HL84.E

Гидроизоляционный комплект,  220 х 155 мм состоящий из уплотнительных колец из синтетического материала и оцинкованного стального листа 500 х 500 мм.

HL84.H

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали 220 х 155 мм и приварного полимербитумного полотна 500 х 500 мм, уплотнительного кольца из синтетического материала, дренажного кольца из ПП для приема воды. (идеальное соединение для битумной гидроизоляции). Строительная защита во время монтажа в комплекте.

HL160

Дренажный фланец для приёма потока воды с гидроизоляции на инверсионной кровле  Ø170 мм

HL175

Листвоуловитель из высококачественной стали

HL635N

Дренажный и инспекционный колодец HL635N для зеленых, гравийных крыш и террас с пластиковой рамой и навинчивающейся пластиковой решеткой. Позволяет легко производить ревизию и проверку водостоков на крыше. Высота изменяется с 68 до 200 мм. Класс нагрузки K3- макс. 300 кг.

HL0635N.2

Решётка из оцинкованной стали для инспекционного и дренажного колодца HL635N(.0). Класс нагрузки L15-A15-макс. 1,5 т.

HL0635N.3

Глухая пластмассовая крышка для дренажного и инспекционного колодца HL635N(.0), разработанная специально для кровель с ограничением скорости отведения дождевой воды.

HL636N

Удлинитель для дренажного и инспекционного колодца HL635N(.0

HL350.0

Надставной элемент Ø145 с профилированным фланцем, применяется для подхвата второго уровня гидроизоляции.
Подходит к кровельным воронкам серий HL62, HL64 и HL69.

HL350.1

Надставной элемент d 145 мм с обжимным фланцем, с дренажным кольцом для приема потока воды и комплектом монтажа.
Применяется для подхвата второго уровня гидроизоляции или геотекстиля на инверсионной кровле, высотой 220 мм

HL350.1H

Надставной элемент Ø145 мм с гидроизоляционным полимербитумным полотном Ø500мм.
Применяется для подхвата второго уровня гидроизоляции, высотой монтажа 200мм

Альтернативные варианты

HL69P/7

"Ремонтная" кровельная воронка с ПВХ-консолью для DN75

HL69H/7

"Ремонтная" кровельная воронка для DN75 с битумным полотном.

Сертификаты

Сертификат соответствия на продукцию HL, каталог 31/RUS

от 17.11.2022 г. (действителен до 16.11.2025 г.)

Сертификат соответствия № РОСС АТ.НА39.Н01221 от 17.11.2022 (действителен до 16.11.2025, изготовитель HL Hutterer & Lechner GmbH)

Сертификат соответствия на продукцию HL, каталог 33/RUS

от 05.03.2024 г. (действителен до 04.03.2027 г.)

Сертификат соответствия № РОСС RU.32748.04ЭП30.ОС16.00072 от 05.03.2024 (действителен до 04.03.2027, изготовитель HL Hutterer & Lechner GmbH)

Санитарно-эпидемиологическое заключение на сифоны, трапы, сточные устройства HL

от 15.12.2017 г. (действителен до  г.)

Экспертное заключение (по результатам санитарно-эпидемиологической экспертизы продукции) №2246г/2017 от 15.12.2017 (изготовитель HL Hutterer & Lechner GmbH)
