Продукция

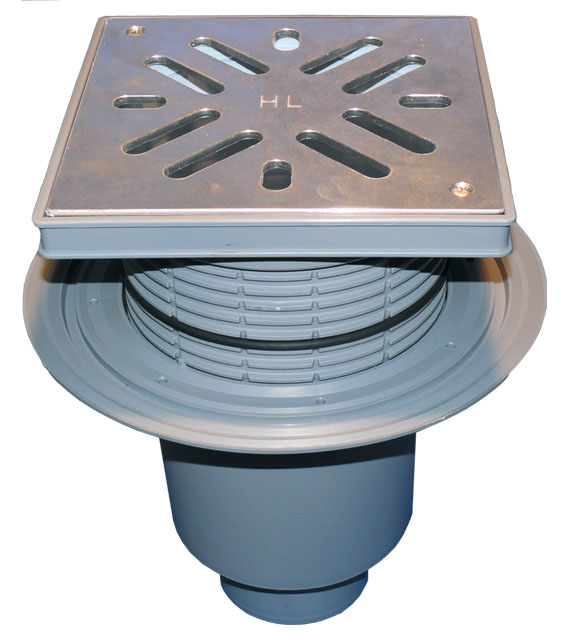

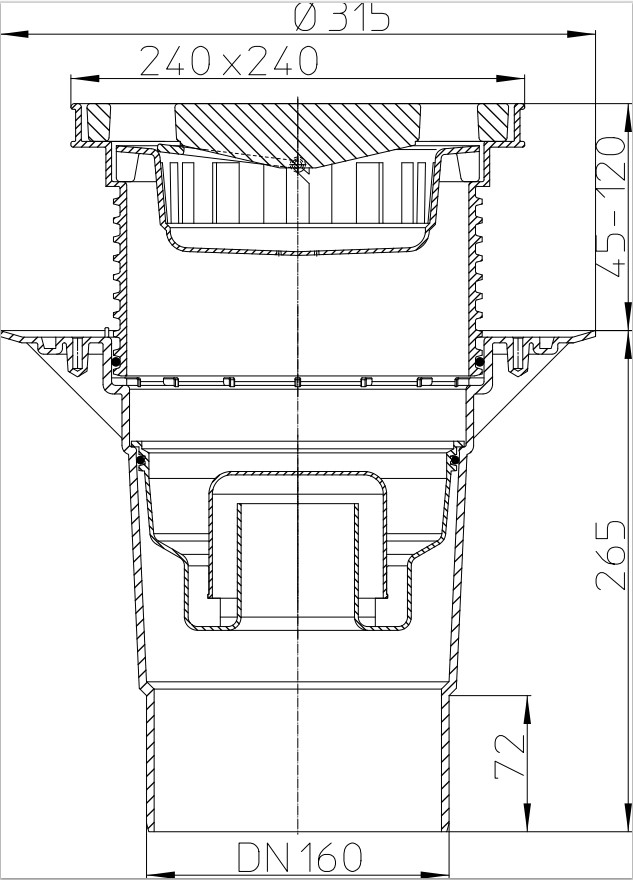

Трап с решеткой 226*226 мм в подрамнике 244*244 мм с возможностью отвода воды с гидроизоляции, с грязеуловителем, высотой гидрозатвора 50мм и вертикальным выпуском DN160

Технические данные:

Присоединительные размеры:
DN160
Пропускная способность, л/с:
2.10
Срок службы:
не менее 50 лет
Вес брутто, кг:
4
Надставной элемент:
42-130 мм/240 x 240 мм
Объем, м3:
0.052893580
Решетка:
226x226 мм
Максимальная разрешенная нагрузка, т:
2.5

Материал составных частей

Болты :
Нержавеющая сталь
Грязеуловитель:
Полипропилен
Корпус:
Полипропилен
Материал решётки:
Нержавеющая сталь
Надставной элемент:
Полипропилен
Подрамник:
Полипропилен
Сифон:
Полипропилен

HL616SW/5

HL608

HL616K/5

HL01056D

HL0605.2E

HL0605.3E

HL0605.5E

HL0606.2E

HL618

Надставной элемент применяется для подхвата второго уровня гидроизоляции, высотой монтажа 130 мм

HL618H

Надставной элемент с гидроизоляционным полимербитумным полотном диаметром 500 мм, применяется для подхвата второго уровня гидроизоляции, высотой монтажа 130 мм

HL620

Удлинитель из полипропилена для дворовых трапов, высотой монтажа 125 мм

HL619

Фиксирующие планки "FixIT" для фиксирования надставных элементов или насадных подрамников к HL- трапам для внутренних помещений или к большим трапам.

HL86.0

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали 278 х 198 мм с резиновым уплотнительным кольцом и комплекта саморезов

HL86

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали 278 х 198 мм с EPDM мембраной 500 х 500 мм, резинового уплотнительного кольца и комплекта саморезов

HL86.H

Гидроизоляционный комплект, состоящий из обжимной фланец из нержавеющей стали 278 х 198 мм с гидроизоляционным полимербитумным полотном 500 х 500 мм, резинового уплотнительного кольца и комплекта саморезов

HL86.M

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали 278 x 198 мм, резинового уплотнительного кольца, полотна из термопластичного эластомера 500 х 500 мм для наклеивания керамических покрытий на тонкий слой мастики или нанесения двухкомпонентной эпоксидной смолы и комплекта саморезов

HL190

Дренажный фланец для приема потока воды с гидроизоляции в инверсионной кровле d 195 мм

HL191

Плоский листвоуловитель для трапов серии Perfekt, применяется на не эксплуатируемых кровлях

HL195

Листвоуловитель для трапов серии Perfekt, применяется на не эксплуатируемых кровлях, высотой 105 мм

HL616HSW/5

Трап с решеткой 226*226 мм в подрамнике 240*240, с возможностью отвода воды с гидроизоляции, с грязеуловителем, с полимербитумным полотном 500x500 мм, высотой гидрозатвора 50 мм и вертикальным выпуском DN160

HL616.1W/5

Трап с решеткой 226*226 мм и подрамником 260*260 мм, с возможностью отвода воды с гидроизоляции, с грязеуловителем, высотой гидрозатвора 50мм и вертикальным выпуском DN160

HL616LW/5

Трап с решеткой 226*226 мм в подрамнике 240*240 мм, с возможностью отвода воды с гидроизоляции, с грязеуловителем, высотой гидрозатвора 50мм и вертикальным выпуском DN160

HL616W/5

Трап с решеткой 226*226 мм в подрамнике 240*240 мм, с возможностью отвода воды с гидроизоляции, с грязеуловителем, высотой гидрозатвора 50мм и вертикальным выпуском DN160

Сертификат соответствия на продукцию HL российского производства OOO "ХЛ-РУС" каталог 31/RUS

Сертификат соответствия на продукцию HL российского производства OOO "ХЛ-РУС" каталог 33/RUS

Технические параметры

Технические данные:

Присоединительные размеры:
DN160
Пропускная способность, л/с:
2.10
Срок службы:
не менее 50 лет
Вес брутто, кг:
4
Надставной элемент:
42-130 мм/240 x 240 мм
Объем, м3:
0.052893580
Решетка:
226x226 мм
Максимальная разрешенная нагрузка, т:
2.5

Материал составных частей

Болты :
Нержавеющая сталь
Грязеуловитель:
Полипропилен
Корпус:
Полипропилен
Материал решётки:
Нержавеющая сталь
Надставной элемент:
Полипропилен
Подрамник:
Полипропилен
Сифон:
Полипропилен

Паспорт

HL616SW/5

Составные части

HL608

Надставной элемент с подрамником из полипропилена 240*240мм, высотой 145мм

HL616K/5

HL01056D

HL0605.2E

HL0605.3E

HL0605.5E

HL0606.2E

Доп. оборудование

HL618

Надставной элемент применяется для подхвата второго уровня гидроизоляции, высотой монтажа 130 мм

HL618H

Надставной элемент с гидроизоляционным полимербитумным полотном диаметром 500 мм, применяется для подхвата второго уровня гидроизоляции, высотой монтажа 130 мм

HL620

Удлинитель из полипропилена для дворовых трапов, высотой монтажа 125 мм

HL619

Фиксирующие планки "FixIT" для фиксирования надставных элементов или насадных подрамников к HL- трапам для внутренних помещений или к большим трапам.

HL86.0

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали 278 х 198 мм с резиновым уплотнительным кольцом и комплекта саморезов

HL86

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали 278 х 198 мм с EPDM мембраной 500 х 500 мм, резинового уплотнительного кольца и комплекта саморезов

HL86.H

Гидроизоляционный комплект, состоящий из обжимной фланец из нержавеющей стали 278 х 198 мм с гидроизоляционным полимербитумным полотном 500 х 500 мм, резинового уплотнительного кольца и комплекта саморезов

HL86.M

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали 278 x 198 мм, резинового уплотнительного кольца, полотна из термопластичного эластомера 500 х 500 мм для наклеивания керамических покрытий на тонкий слой мастики или нанесения двухкомпонентной эпоксидной смолы и комплекта саморезов

HL190

Дренажный фланец для приема потока воды с гидроизоляции в инверсионной кровле d 195 мм

HL191

Плоский листвоуловитель для трапов серии Perfekt, применяется на не эксплуатируемых кровлях

HL195

Листвоуловитель для трапов серии Perfekt, применяется на не эксплуатируемых кровлях, высотой 105 мм

Альтернативные варианты

HL616HSW/5

Трап с решеткой 226*226 мм в подрамнике 240*240, с возможностью отвода воды с гидроизоляции, с грязеуловителем, с полимербитумным полотном 500x500 мм, высотой гидрозатвора 50 мм и вертикальным выпуском DN160

HL616.1W/5

Трап с решеткой 226*226 мм и подрамником 260*260 мм, с возможностью отвода воды с гидроизоляции, с грязеуловителем, высотой гидрозатвора 50мм и вертикальным выпуском DN160

HL616LW/5

Трап с решеткой 226*226 мм в подрамнике 240*240 мм, с возможностью отвода воды с гидроизоляции, с грязеуловителем, высотой гидрозатвора 50мм и вертикальным выпуском DN160

HL616W/5

Трап с решеткой 226*226 мм в подрамнике 240*240 мм, с возможностью отвода воды с гидроизоляции, с грязеуловителем, высотой гидрозатвора 50мм и вертикальным выпуском DN160

Сертификаты

Сертификат соответствия на продукцию HL российского производства OOO "ХЛ-РУС" каталог 31/RUS

от 17.11.2022 г. (действителен до 16.11.2025 г.)

Сертификат соответствия № РОСС.RU.НА39.H001225 от 17.11.2022 (действителен до 16.11.2025, изготовитель ООО "ХЛ-РУС")

Сертификат соответствия на продукцию HL российского производства OOO "ХЛ-РУС" каталог 33/RUS

от 05.03.2024 г. (действителен до 04.03.2027 г.)

Сертификат соответствия № РОСС RU.32748.04ЭП30.ОС16.00073 от 05.03.2024 (действителен до 04.03.2027, изготовитель ООО ХЛ-РУС)
