HL510NPr-3125

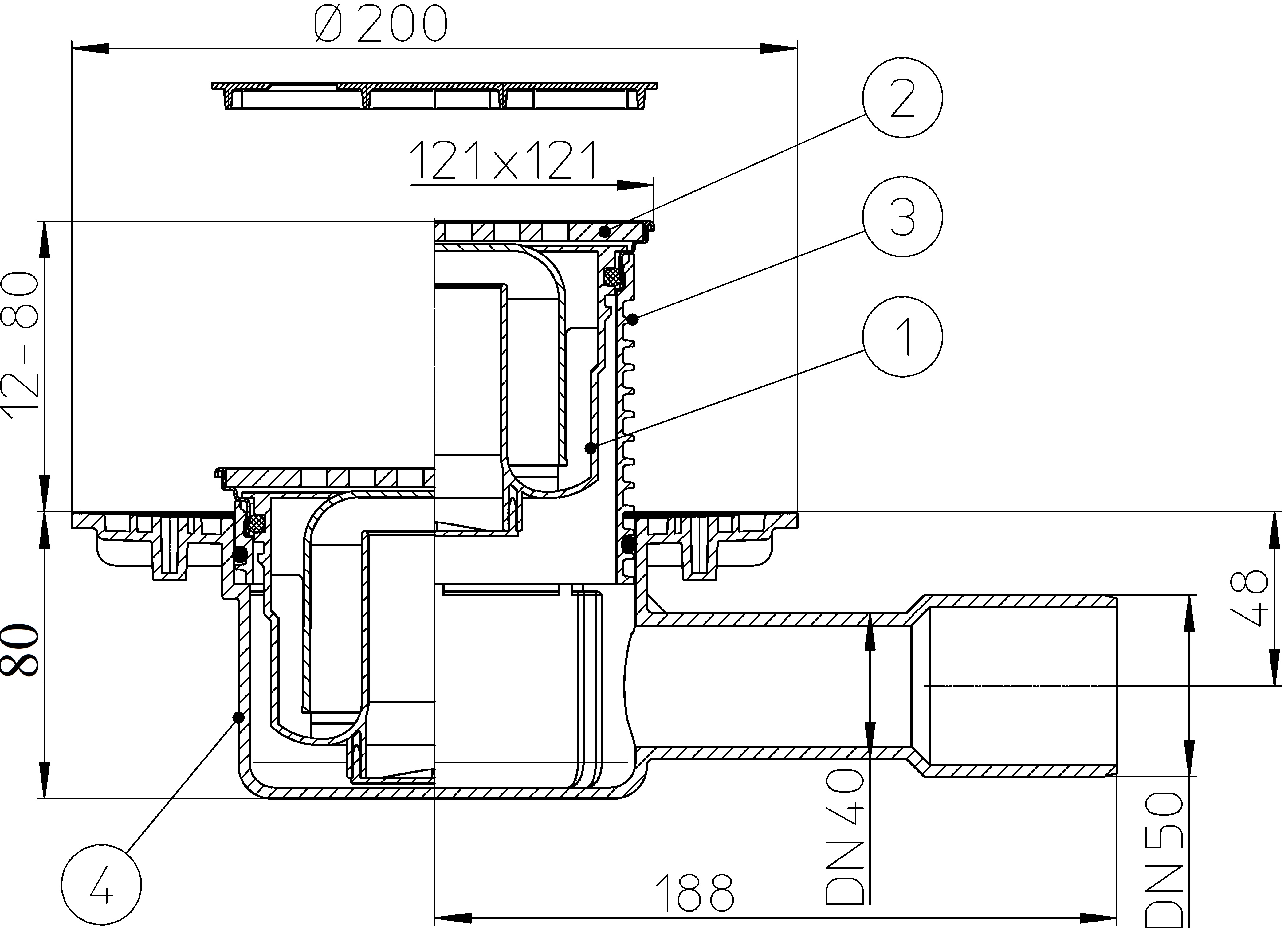

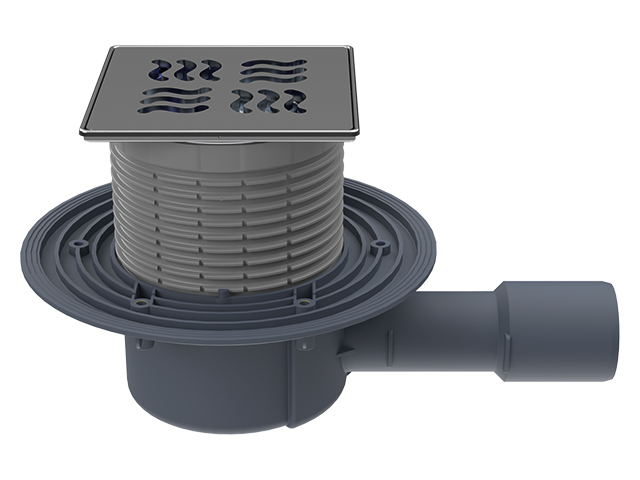

Трап для внутренних помещений с дизайн-решеткой "Юкон" 115*115 мм в подрамнике 121*121 мм, с "сухим" сифоном "Primus", с горизонтальным выпуском

Технические данные:

Высота монтажа:

93 мм

Присоединительные размеры:

DN40/50

Пропускная способность, л/с:

0,5

Срок службы:

не менее 50 лет

Все параметры

Файлы для скачивания:

Технические данные:

Высота монтажа:

93 мм

Присоединительные размеры:

DN40/50

Пропускная способность, л/с:

0,5

Срок службы:

не менее 50 лет

Вес брутто, кг:

1.21

Надставной элемент:

12-80 мм/121 x 121 мм V2A

Объем, м3:

0.010288125

Решетка:

115 x 115 мм V4A

Максимальная разрешенная нагрузка, т:

1.5

Материал составных частей

Корпус:

Полиэтилен

Материал решётки:

Нержавеющая сталь

Надставной элемент:

Полипропилен

Подрамник:

Нержавеющая сталь

Сифон:

Полипропилен

HL510NPr-3125

pdf
326.66 Kb

Скачать pdf

HL510NK

HL3200

HL01086D

HL037N.0E

HL2000KK

HL3125

HL85N

Надставной элемент с профилированным фланцем для гидроизоляции, применяется для подхвата второго уровня гидроизоляции

HL85NH

Надставной элемент с резиновым уплотнительным кольцом, с гидроизоляционным полимербитумным полотном Ø 420 мм для соединения с битумной гидроизоляцией

HL83.0

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали с резиновым уплотнительным кольцом и комплекта саморезов

HL83

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали с EPDM мембраной, резинового уплотнительного кольца и комплекта саморезов

HL83.H

Гидроизоляционный комплект, состоящий из обжимной фланец из нержавеющей стали с гидроизоляционным полимербитумным полотном, резинового уплотнительного кольца и комплекта саморезов

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали, резинового уплотнительного кольца, полотна из термопластичного эластомера для наклеивания керамических покрытий на тонкий слой мастики или нанесения двухкомпонентной эпоксидной смолы и комплекта саморезов

HL83.P

Гидроизоляционный комплект для мембран ПВХ Ø287мм, включающий винты (6 шт.) и уплотнительное кольцо.

HL83.PP

Гидроизоляционный комплект для мембран из ПП (FPO) Ø287мм, включающий винты (6 шт.) и уплотнительное кольцо.

HL9/50

Переходник DN50 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/50/1

Переходник DN50/100 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL340N

Удлинитель для трапов, высотой 100мм

HL510N-3125

Трап для внутренних помещений с дизайн-решеткой "Юкон" 115*115 мм в подрамнике 121*121 мм, с горизонтальным выпуском

Сертификат соответствия на продукцию HL российского производства OOO "ХЛ-РУС" каталог 31/RUS

pdf
1 904.66 Kb

Скачать pdf

Сертификат соответствия на продукцию HL российского производства OOO "ХЛ-РУС" каталог 33/RUS

pdf
2 053.67 Kb

Скачать pdf

Технические параметры

Технические данные:

Высота монтажа:

93 мм

Присоединительные размеры:

DN40/50

Пропускная способность, л/с:

0,5

Срок службы:

не менее 50 лет

Вес брутто, кг:

1.21

Надставной элемент:

12-80 мм/121 x 121 мм V2A

Объем, м3:

0.010288125

Решетка:

115 x 115 мм V4A

Максимальная разрешенная нагрузка, т:

1.5

Материал составных частей

Корпус:

Полиэтилен

Материал решётки:

Нержавеющая сталь

Надставной элемент:

Полипропилен

Подрамник:

Нержавеющая сталь

Сифон:

Полипропилен

Паспорт

HL510NPr-3125

pdf
326.66 Kb

Скачать pdf

Составные части

HL510NK

HL3200

HL01086D

HL037N.0E

HL2000KK

Сифон "Primus" для трапов серии Klick-Klack, высота гидрозатвора 50мм. Применяется в трапах для предотвращения проникновения запахов из канализации при пересыхании гидрозатвора
