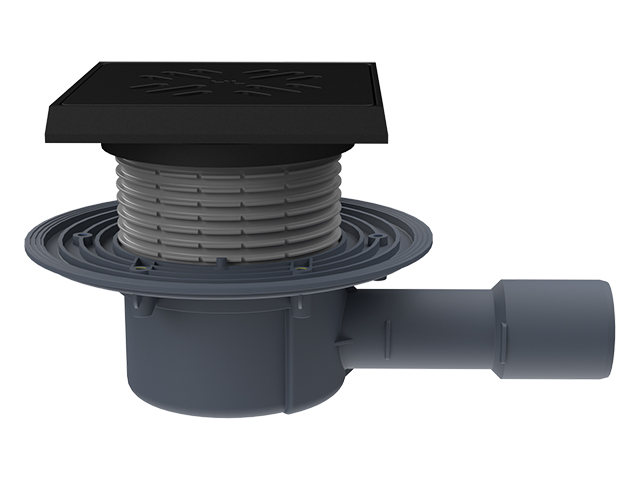

HL510NPrG ЗАМЕНЁН на HL510PrblueG

Трап для внутренних помещений с чугунной решеткой 137*137 мм в чугунном подрамнике 150*150 мм, с "сухим" сифоном "Primus" и с горизонтальным выпуском DN40/50. Строительная защита во время монтажа в комплекте.

Технические данные:

Высота монтажа:

93 мм

Присоединительные размеры:

DN40/50

Пропускная способность, л/с:

0,50

Срок службы:

не менее 50 лет

Все параметры

Файлы для скачивания:

Технические данные:

Высота монтажа:

93 мм

Присоединительные размеры:

DN40/50

Пропускная способность, л/с:

0,50

Срок службы:

не менее 50 лет

Вес брутто, кг:

2.62

Надставной элемент:

34-78 мм/150 x 150 мм

Объем, м3:

0.010288125

Решетка:

137 x 137 мм

Максимальная разрешенная нагрузка, т:

1.5

Материал составных частей

Корпус:

Полиэтилен

Материал решётки:

Чугун

Надставной элемент:

Полипропилен

Подрамник:

Чугун

Сифон:

Полипропилен

HL510NPrG

pdf
319.01 Kb

Скачать pdf

HL510NK

HL01067D

HL0300.0EN

HL037G.1E

HL037G.2E

HL2000

HL85N

Надставной элемент с профилированным фланцем для гидроизоляции, применяется для подхвата второго уровня гидроизоляции

HL85NC

Надставной элемент с резиновым уплотнительным кольцом, с консолью из полимербетона с регулировочными винтами и арматурной сеткой из конструкционной стали, с сеткой из пластика для наклеивания керамических покрытий на тонкий слой мастики

HL85NH

Надставной элемент с резиновым уплотнительным кольцом, с гидроизоляционным полимербитумным полотном d 420 мм для соединения с битумной гидроизоляцией

HL83.0

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали 196х114 мм с резиновым уплотнительным кольцом и комплекта саморезов

HL83

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали 196х114 мм с EPDM мембраной 400x400 мм, резинового уплотнительного кольца и комплекта саморезов

HL83.H

Гидроизоляционный комплект, состоящий из обжимной фланец из нержавеющей стали 196 х 114 мм с гидроизоляционным полимербитумным полотном 500 х 500 мм, резинового уплотнительного кольца и комплекта саморезов

HL83.M

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали 196 x 114 мм, резинового уплотнительного кольца, полотна из термопластичного эластомера 400 х 400 мм для наклеивания керамических покрытий на тонкий слой мастики или нанесения двухкомпонентной эпоксидной смолы и комплекта саморезов

HL83.P

Гидроизоляционный комплект для мембран ПВХ d 287 мм, включающий винты (6 шт.) и уплотнительное кольцо.

HL9/50

Переходник DN50 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/50/1

Переходник DN50/110 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL340N

Удлинитель для трапов, высотой 100мм

HL510NG

Трап для внутренних помещений с чугунной решеткой 137*137 мм в чугунном подрамнике 150*150 мм, высотой гидрозатвора 50мм и с горизонтальным выпуском DN40/50. Строительная защита во время монтажа в комплекте.

Сертификат соответствия на продукцию HL российского производства OOO "ХЛ-РУС" каталог 31/RUS

pdf
1 904.66 Kb

Скачать pdf

Сертификат соответствия на продукцию HL российского производства OOO "ХЛ-РУС" каталог 33/RUS

pdf
2 053.67 Kb

Скачать pdf

Технические параметры

Технические данные:

Высота монтажа:

93 мм

Присоединительные размеры:

DN40/50

Пропускная способность, л/с:

0,50

Срок службы:

не менее 50 лет

Вес брутто, кг:

2.62

Надставной элемент:

34-78 мм/150 x 150 мм

Объем, м3:

0.010288125

Решетка:

137 x 137 мм

Максимальная разрешенная нагрузка, т:

1.5

Материал составных частей

Корпус:

Полиэтилен

Материал решётки:

Чугун

Надставной элемент:

Полипропилен

Подрамник:

Чугун

Сифон:

Полипропилен

Паспорт

HL510NPrG

pdf
319.01 Kb

Скачать pdf

Составные части

HL510NK

HL01067D

HL0300.0EN

HL037G.1E

HL037G.2E

HL2000

Cифон "Primus" с высотой гидрозатвора 50 мм, применяется в трапах для предотвращения проникновения запахов из канализации при пересыхании гидрозатвора
