Продукция

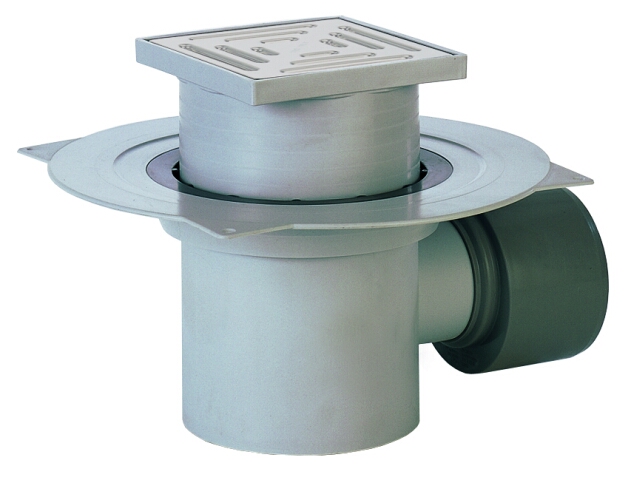

Трап для внутренних помещений с решёткой из синтетического материала 138 x 138 мм в подрамнике 147 x 147 мм, с сеткой для улавливания мусора, высотой гидрозатвора 60мм и горизонтальным выпуском DN75/110. Строительная защита во время монтажа в комплекте.

Технические данные:

Высота монтажа:
170 мм
Присоединительные размеры:
DN75/110
Пропускная способность, л/с:
1,5
Срок службы:
не менее 50 лет
Вес брутто, кг:
1.47
Надставной элемент:
20-70мм/147x147мм
Объем, м3:
0.017209625
Решетка:
138x138 мм
Максимальная разрешенная нагрузка, т:
0.3

Материал составных частей

Корпус:
Полипропилен
Материал решётки:
Пластмасса
Надставной элемент:
Полипропилен
Подрамник:
Полипропилен
Сетка для мусора:
Полиэтилен
Сифон:
Полипропилен

HL72.1

HL72.1K

HL071.4E

HL0317.4E

HL072.1E

HL072.3E

Монтажная заглушка для 72.1

HL01059D

HL0317.2E

HL0317.5E

HL350.2

Удлинитель d 145 мм для трапов, кровельных воронок и надставного элемента HL350.0 с дополнительным боковым отводом DN40, высотой 155 мм

HL350

Удлинитель Ø145 мм для трапов, кровельных воронок и надставного элемента HL350, высотой 155мм

HL84.0

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали 220 х 155 мм,  уплотнительного кольца из синтетического материала и дренажного кольца из ПП для приема воды. Монтажная заглушка в комплекте.

HL84

Гидроизоляционный комплект состоящий из обжимного фланца из нержавеющей стали 220 х 155 мм с гидроизоляционной EPDM мембраной 500 х 500 мм, с дренажным кольцом из ПП для приема потока воды. Строительная защита во время монтажа в комплекте.

HL84.M

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали 220 х 155 мм, резинового уплотнительного кольца, полотна из термопластичного эластомера 500 х 500 мм для наклеивания керамических покрытий на тонкий слой мастики или нанесения двухкомпонентной эпоксидной смолы и комплекта саморезов

HL160

Дренажный фланец для приёма потока воды с гидроизоляции на инверсионной кровле  Ø170 мм

HL9/1

Переходник DN110 c поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/7

Переходник DN75 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/7/1

Переходник DN75/110 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL350.0

Надставной элемент Ø145 с профилированным фланцем, применяется для подхвата второго уровня гидроизоляции.
Подходит к кровельным воронкам серий HL62, HL64 и HL69.

HL350.1H

Надставной элемент Ø145 мм с гидроизоляционным полимербитумным полотном Ø500мм.
Применяется для подхвата второго уровня гидроизоляции, высотой монтажа 200мм

HL72.1H

Трап с решёткой 147*147 мм в подрамнике 150*150 мм, с гидроизоляционным полимербитумным полотном, с сеткой для улавливания мусора, высотой гидрозатвора 60мм и горизонтальным выпуском

HL72.1HN

Трап с решёткой 147х147мм в подрамнике 150*150 мм, с гидроизоляционным полимербитумным полотном Ø 500 мм, с сеткой для улавливания мусора, высотой гидрозатвора 50мм, с горизонтальным выпуском

HL72.1N

Трап для внутренних помещений с решёткой 147х147мм в подрамнике 150*150 мм, с сеткой для улавливания мусора, высотой гидрозатвора 50мм, с горизонтальным выпуском

Сертификат соответствия на продукцию HL, каталог 31/RUS

Сертификат соответствия на продукцию HL, каталог 33/RUS

Санитарно-эпидемиологическое заключение на сифоны, трапы, сточные устройства HL

Технические параметры

Технические данные:

Высота монтажа:
170 мм
Присоединительные размеры:
DN75/110
Пропускная способность, л/с:
1,5
Срок службы:
не менее 50 лет
Вес брутто, кг:
1.47
Надставной элемент:
20-70мм/147x147мм
Объем, м3:
0.017209625
Решетка:
138x138 мм
Максимальная разрешенная нагрузка, т:
0.3

Материал составных частей

Корпус:
Полипропилен
Материал решётки:
Пластмасса
Надставной элемент:
Полипропилен
Подрамник:
Полипропилен
Сетка для мусора:
Полиэтилен
Сифон:
Полипропилен

Паспорт

HL72.1

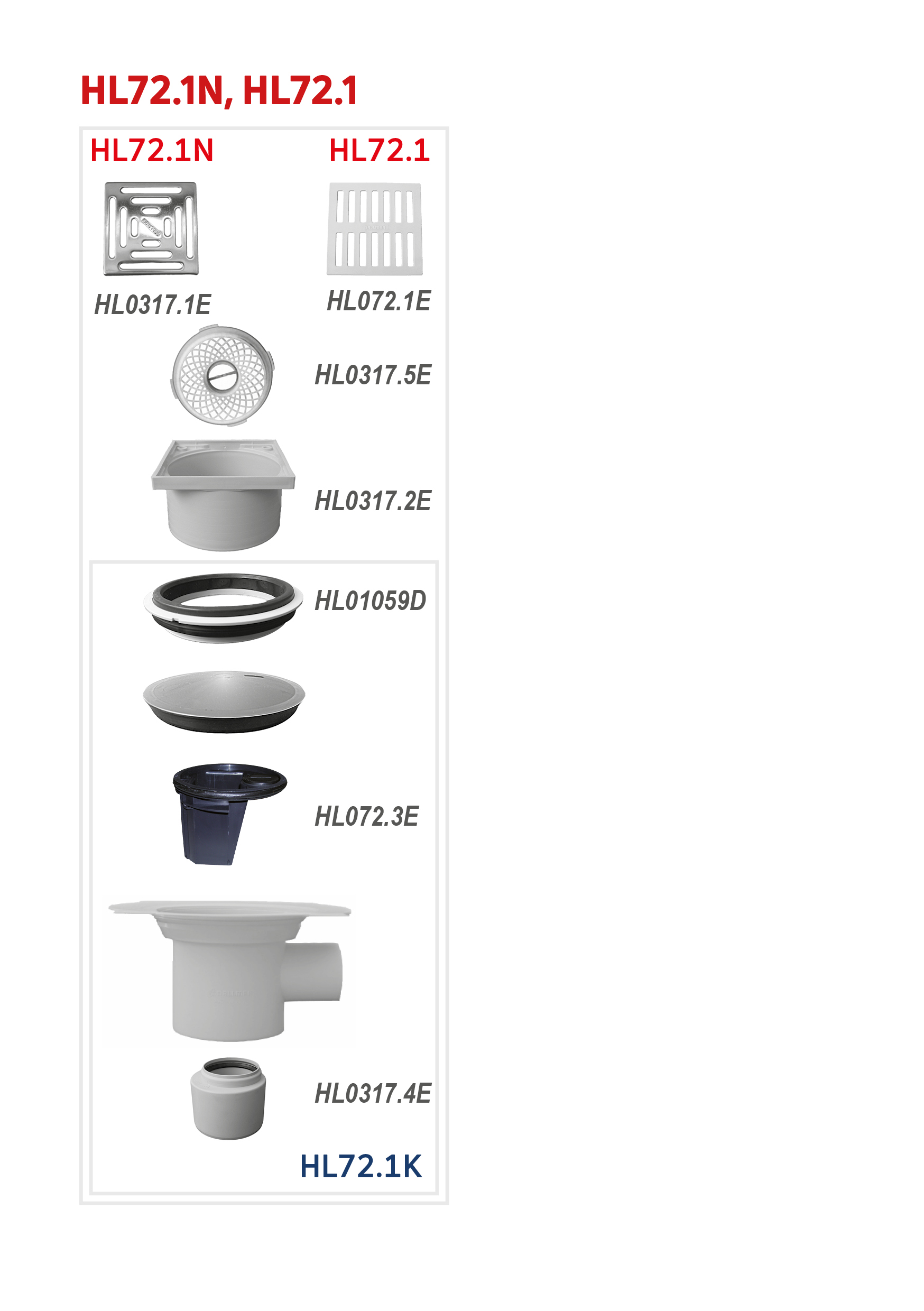

Составные части

HL72.1K

HL071.4E

для трапа HL71

HL0317.4E

Переходник

HL072.1E

решетка из ПП для трапа HL72

HL072.3E

для трапов серии HL72, HL72.1

Монтажная заглушка для 72.1

Монтажная заглушка

HL01059D

HL0317.2E

HL0317.5E

Доп. оборудование

HL350.2

Удлинитель d 145 мм для трапов, кровельных воронок и надставного элемента HL350.0 с дополнительным боковым отводом DN40, высотой 155 мм

HL350

Удлинитель Ø145 мм для трапов, кровельных воронок и надставного элемента HL350, высотой 155мм

HL84.0

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали 220 х 155 мм,  уплотнительного кольца из синтетического материала и дренажного кольца из ПП для приема воды. Монтажная заглушка в комплекте.

HL84

Гидроизоляционный комплект состоящий из обжимного фланца из нержавеющей стали 220 х 155 мм с гидроизоляционной EPDM мембраной 500 х 500 мм, с дренажным кольцом из ПП для приема потока воды. Строительная защита во время монтажа в комплекте.

HL84.M

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали 220 х 155 мм, резинового уплотнительного кольца, полотна из термопластичного эластомера 500 х 500 мм для наклеивания керамических покрытий на тонкий слой мастики или нанесения двухкомпонентной эпоксидной смолы и комплекта саморезов

HL160

Дренажный фланец для приёма потока воды с гидроизоляции на инверсионной кровле  Ø170 мм

HL9/1

Переходник DN110 c поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/7

Переходник DN75 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/7/1

Переходник DN75/110 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL350.0

Надставной элемент Ø145 с профилированным фланцем, применяется для подхвата второго уровня гидроизоляции.
Подходит к кровельным воронкам серий HL62, HL64 и HL69.

HL350.1H

Надставной элемент Ø145 мм с гидроизоляционным полимербитумным полотном Ø500мм.
Применяется для подхвата второго уровня гидроизоляции, высотой монтажа 200мм

Альтернативные варианты

HL72.1H

Трап с решёткой 147*147 мм в подрамнике 150*150 мм, с гидроизоляционным полимербитумным полотном, с сеткой для улавливания мусора, высотой гидрозатвора 60мм и горизонтальным выпуском

HL72.1HN

Трап с решёткой 147х147мм в подрамнике 150*150 мм, с гидроизоляционным полимербитумным полотном Ø 500 мм, с сеткой для улавливания мусора, высотой гидрозатвора 50мм, с горизонтальным выпуском

HL72.1N

Трап для внутренних помещений с решёткой 147х147мм в подрамнике 150*150 мм, с сеткой для улавливания мусора, высотой гидрозатвора 50мм, с горизонтальным выпуском

Сертификаты

Сертификат соответствия на продукцию HL, каталог 31/RUS

от 17.11.2022 г. (действителен до 16.11.2025 г.)

Сертификат соответствия № РОСС АТ.НА39.Н01221 от 17.11.2022 (действителен до 16.11.2025, изготовитель HL Hutterer & Lechner GmbH)

Сертификат соответствия на продукцию HL, каталог 33/RUS

от 05.03.2024 г. (действителен до 04.03.2027 г.)

Сертификат соответствия № РОСС RU.32748.04ЭП30.ОС16.00072 от 05.03.2024 (действителен до 04.03.2027, изготовитель HL Hutterer & Lechner GmbH)

Санитарно-эпидемиологическое заключение на сифоны, трапы, сточные устройства HL

от 15.12.2017 г. (действителен до  г.)

Экспертное заключение (по результатам санитарно-эпидемиологической экспертизы продукции) №2246г/2017 от 15.12.2017 (изготовитель HL Hutterer & Lechner GmbH)
