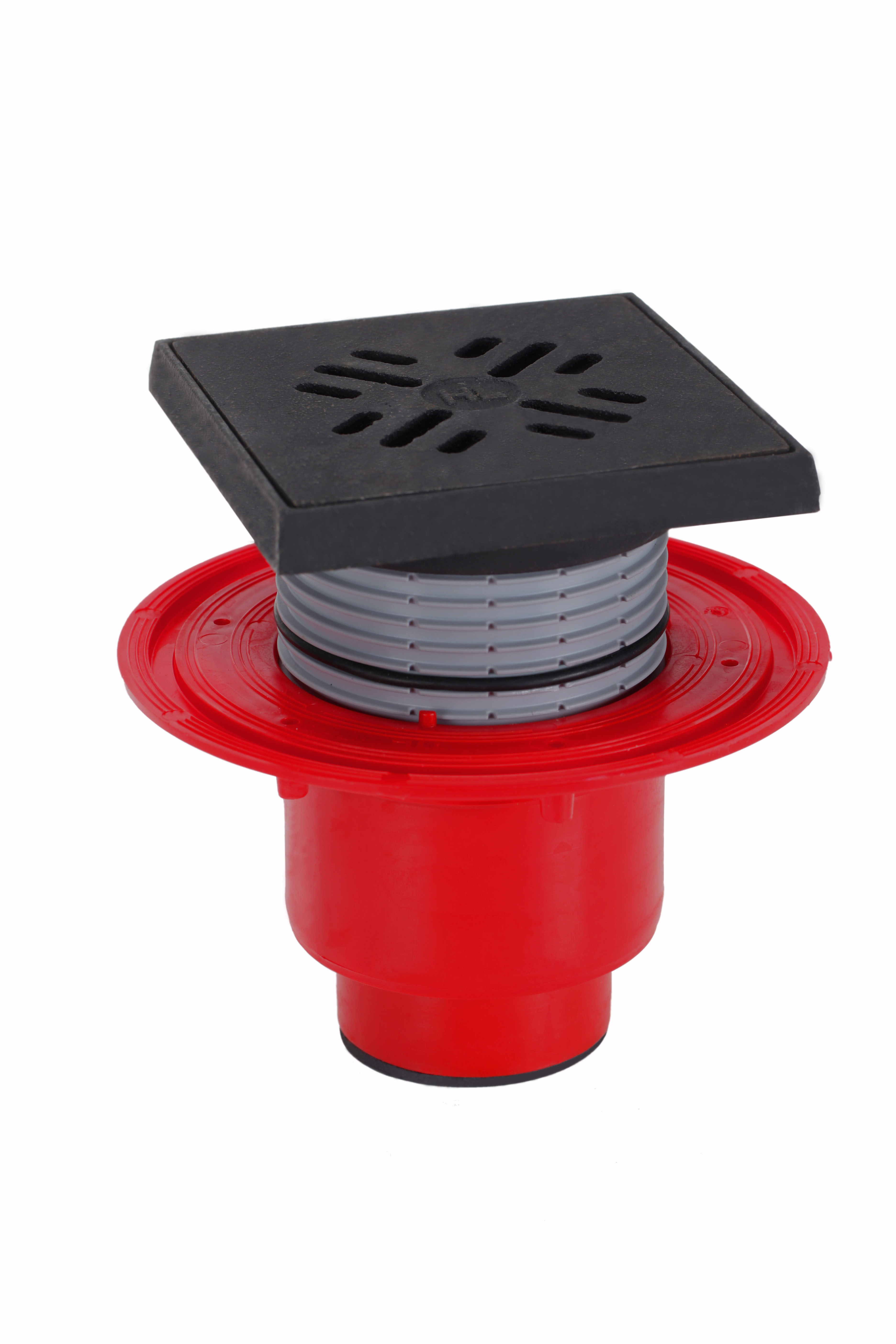

HL310NG-SML

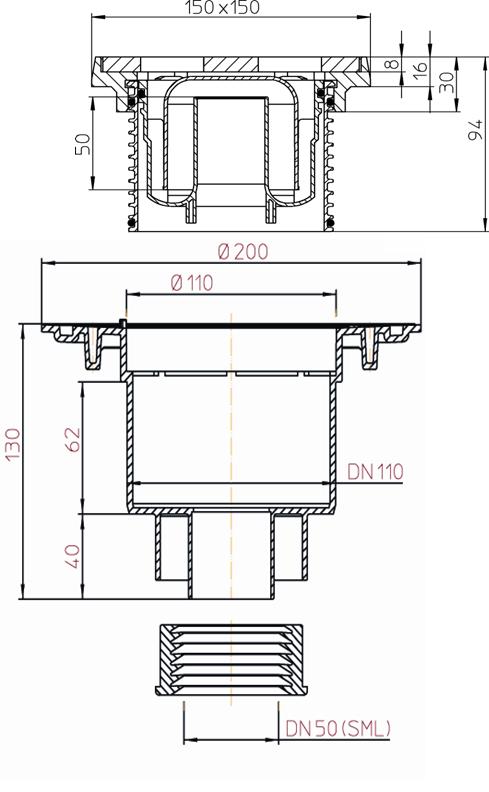

Трап с решеткой 137*137 мм в подрамнике 150*150 мм, высотой гидрозатвора 50мм и вертикальным выпуском с манжетой для соединения с SML трубой

Технические данные:

Присоединительные размеры:

DN50

Пропускная способность, л/с:

0.67

Срок службы:

не менее 50 лет

Все параметры

Файлы для скачивания:

Технические данные:

Присоединительные размеры:

DN50

Пропускная способность, л/с:

0.67

Срок службы:

не менее 50 лет

Вес брутто, кг:

2.44

Надставной элемент:

34-78 мм/150x150 мм

Решетка:

137 x 137 мм

Максимальная разрешенная нагрузка, т:

1.5

Материал составных частей

Корпус:

Полиэтилен

Материал решётки:

Чугун

Надставной элемент:

Полипропилен

Подрамник:

Чугун

Сифон:

Полипропилен

HL310NG-SML

pdf
578.21 Kb

Скачать pdf

HL01027D

HL0510.7E

HL01067D

HL0300.0EN

HL037G.1E

HL037G.2E

HL85N

Надставной элемент с профилированным фланцем для гидроизоляции, применяется для подхвата второго уровня гидроизоляции

надставной элемент с резиновым уплотнительным кольцом, с консолью из полимербетона с регулировочными винтами и арматурной сеткой из конструкционной стали, с сеткой из пластика для наклеивания керамических покрытий на тонкий слой мастики

HL85NH

Надставной элемент с резиновым уплотнительным кольцом, с гидроизоляционным полимербитумным полотном Ø 420 мм для соединения с битумной гидроизоляцией

HL83.0

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали с резиновым уплотнительным кольцом и комплекта саморезов

HL83

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали с EPDM мембраной, резинового уплотнительного кольца и комплекта саморезов

HL83.H

Гидроизоляционный комплект, состоящий из обжимной фланец из нержавеющей стали с гидроизоляционным полимербитумным полотном, резинового уплотнительного кольца и комплекта саморезов

HL83.M

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали, резинового уплотнительного кольца, полотна из термопластичного эластомера для наклеивания керамических покрытий на тонкий слой мастики или нанесения двухкомпонентной эпоксидной смолы и комплекта саморезов

HL83.P

Гидроизоляционный комплект для мембран ПВХ Ø287мм, включающий винты (6 шт.) и уплотнительное кольцо.

HL840

Противопожарная муфта для вертикальных трапов серии HL310 (DN50/75), состоящая из металлического корпуса с расширяющимся материалом и бугелем, с монтажной заглушкой. Предел огнестойкости EI 150
