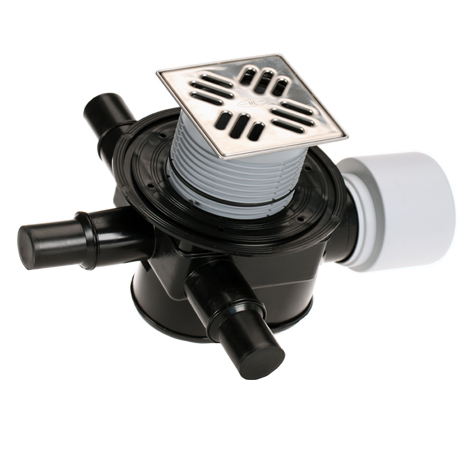

HL70-3000
Скачать страницуТрап с обратным клапаном-поплавком предназначен для установки во внутренних помещениях и отвода в канализацию сточных вод с уровня пола и гидроизоляции, а также для защиты от подтопления при возникновении подпора в наружной сети.
Внимание!
Трап HL70-3000 позволяет отводить в канализацию стоки с температурой до 100°С, при условии, что её воздействие имеет кратковременный характер (100-200 литров жидкости). Повышение температуры сливаемой жидкости до 100°С не влияет на пропускную способность трапа и его работоспособность. В этом случае снижается только максимально допустимая нагрузка на трап (так как корпус трапа выполняет роль несущего силового элемента), она не должна превышать 150 кг.

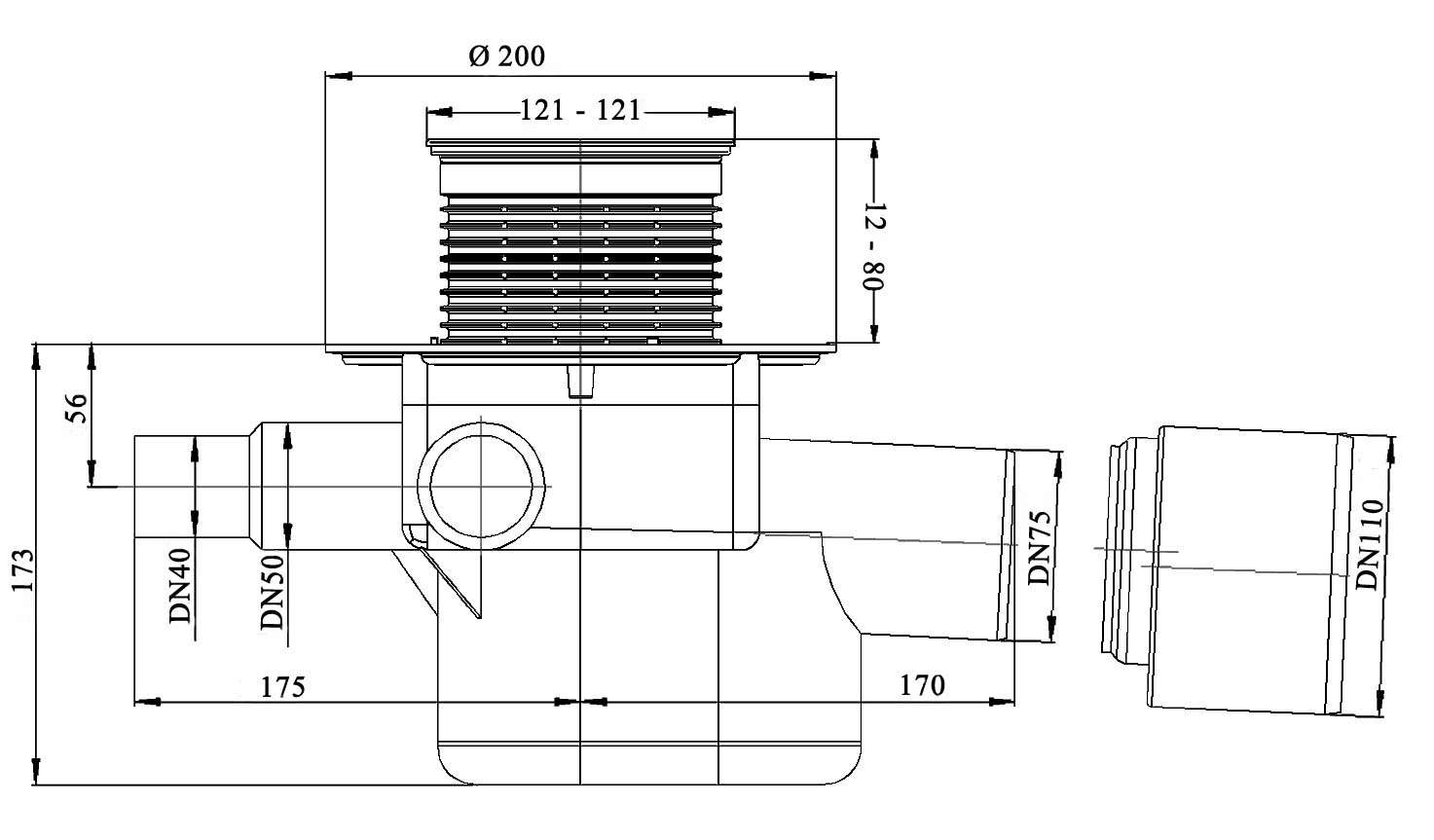

Технические данные:
Материал составных частей
HL70-3000
HL037N.1E
HL070.3E
HL0317.4E
HL3200
HL01067D
HL0300.0EN
HL037N.0E
HL85N
Надставной элемент с профилированным фланцем для гидроизоляции, применяется для подхвата второго уровня гидроизоляции
HL85NC
надставной элемент с резиновым уплотнительным кольцом, с консолью из полимербетона с регулировочными винтами и арматурной сеткой из конструкционной стали, с сеткой из пластика для наклеивания керамических покрытий на тонкий слой мастики
HL85NH
Надставной элемент с резиновым уплотнительным кольцом, с гидроизоляционным полимербитумным полотном Ø 420 мм для соединения с битумной гидроизоляцией
HL83.0
Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали с резиновым уплотнительным кольцом и комплекта саморезов
HL83
Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали с EPDM мембраной, резинового уплотнительного кольца и комплекта саморезов
HL83.H
Гидроизоляционный комплект, состоящий из обжимной фланец из нержавеющей стали с гидроизоляционным полимербитумным полотном, резинового уплотнительного кольца и комплекта саморезов
HL83.M
Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали, резинового уплотнительного кольца, полотна из термопластичного эластомера для наклеивания керамических покрытий на тонкий слой мастики или нанесения двухкомпонентной эпоксидной смолы и комплекта саморезов
HL83.P
Гидроизоляционный комплект для мембран ПВХ Ø287мм, включающий винты (6 шт.) и уплотнительное кольцо.
HL9/1
Переходник DN110 c поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь
HL9/7
Переходник DN75 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь
HL9/7/1
Переходник DN75/110 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь
HL180
Дренажный фланец для приема потока воды с гидроизоляции в инверсионной кровле
HL340N
Удлинитель для трапов, высотой 100мм
HL70G
Трап для внутренних помещений DN75/110 горизонтальный с предохранительным затвором обратного потока воды (автоматически действующий и механически регулируемый), с прочисткой, тремя входными отверстиями DN50/40, со снимаемой насадкой из ПЭ 34 - 78 мм, чугунными подрамниками 150 х 150 мм и чугунной решеткой 137 х 137 мм. Строительная защита во время монтажа в комплекте.
Технические параметры
Технические данные:
Материал составных частей
Паспорт
Составные части
HL037N.1E
Решетка из нержавеющей стали 115*115 мм
HL070.3E
для трапа HL70
HL0317.4E
Переходник
HL3200
HL01067D
HL0300.0EN
HL037N.0E
Доп. оборудование
HL85N
Надставной элемент с профилированным фланцем для гидроизоляции, применяется для подхвата второго уровня гидроизоляции
HL85NC
надставной элемент с резиновым уплотнительным кольцом, с консолью из полимербетона с регулировочными винтами и арматурной сеткой из конструкционной стали, с сеткой из пластика для наклеивания керамических покрытий на тонкий слой мастики
HL85NH
Надставной элемент с резиновым уплотнительным кольцом, с гидроизоляционным полимербитумным полотном Ø 420 мм для соединения с битумной гидроизоляцией
HL83.0
Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали с резиновым уплотнительным кольцом и комплекта саморезов
HL83
Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали с EPDM мембраной, резинового уплотнительного кольца и комплекта саморезов
HL83.H
Гидроизоляционный комплект, состоящий из обжимной фланец из нержавеющей стали с гидроизоляционным полимербитумным полотном, резинового уплотнительного кольца и комплекта саморезов
HL83.M
Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали, резинового уплотнительного кольца, полотна из термопластичного эластомера для наклеивания керамических покрытий на тонкий слой мастики или нанесения двухкомпонентной эпоксидной смолы и комплекта саморезов
HL83.P
Гидроизоляционный комплект для мембран ПВХ Ø287мм, включающий винты (6 шт.) и уплотнительное кольцо.
HL9/1
Переходник DN110 c поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь
HL9/7
Переходник DN75 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь
HL9/7/1
Переходник DN75/110 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь
HL180
Дренажный фланец для приема потока воды с гидроизоляции в инверсионной кровле
HL340N
Удлинитель для трапов, высотой 100мм
Альтернативные варианты
HL70G
Трап для внутренних помещений DN75/110 горизонтальный с предохранительным затвором обратного потока воды (автоматически действующий и механически регулируемый), с прочисткой, тремя входными отверстиями DN50/40, со снимаемой насадкой из ПЭ 34 - 78 мм, чугунными подрамниками 150 х 150 мм и чугунной решеткой 137 х 137 мм. Строительная защита во время монтажа в комплекте.
Сертификаты
Сертификат соответствия на продукцию HL, каталог 31/RUS
от 17.11.2022 г. (действителен до 16.11.2025 г.)
Сертификат соответствия № РОСС АТ.НА39.Н01221 от 17.11.2022 (действителен до 16.11.2025, изготовитель HL Hutterer & Lechner GmbH)
Сертификат соответствия на продукцию HL, каталог 33/RUS
от 05.03.2024 г. (действителен до 04.03.2027 г.)
Сертификат соответствия № РОСС RU.32748.04ЭП30.ОС16.00072 от 05.03.2024 (действителен до 04.03.2027, изготовитель HL Hutterer & Lechner GmbH)
Санитарно-эпидемиологическое заключение на сифоны, трапы, сточные устройства HL
от 15.12.2017 г. (действителен до г.)
Экспертное заключение (по результатам санитарно-эпидемиологической экспертизы продукции) №2246г/2017 от 15.12.2017 (изготовитель HL Hutterer & Lechner GmbH)
