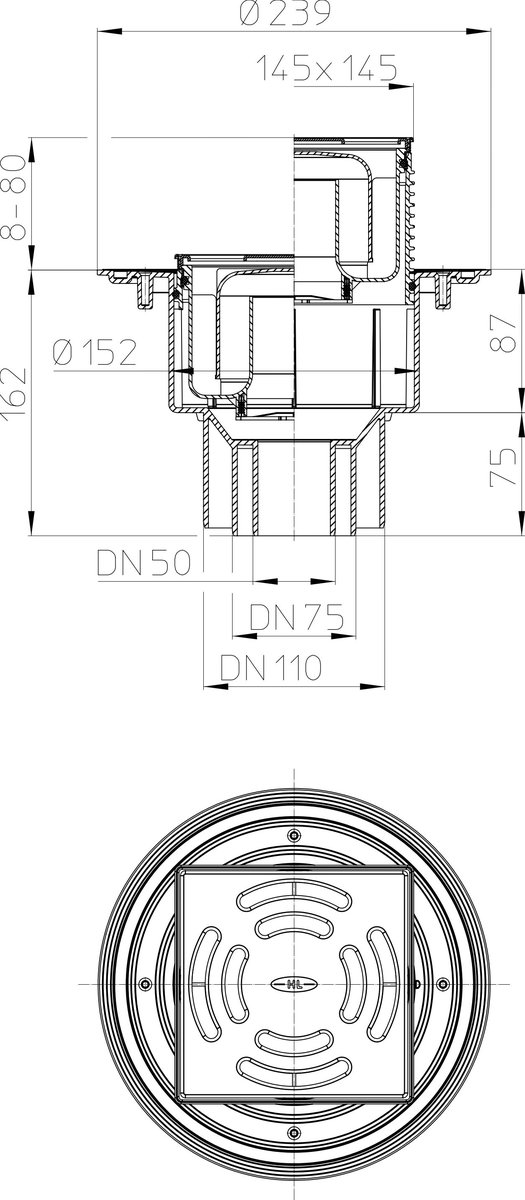

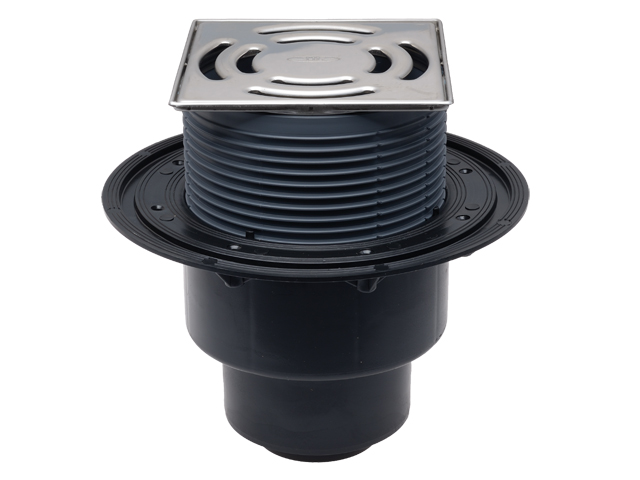

Трап с решёткой 138х138мм в подрамнике 145*145 мм, высотой гидрозатвора 50мм, с вертикальным выпуском

Технические данные:

Высота монтажа:
170 мм
Присоединительные размеры:
DN50/75/110
Пропускная способность, л/с:
DN50: 1.25, DN75/110: 1.4
Срок службы:
не менее 50 лет
Вес брутто, кг:
1.367
Надставной элемент:
8-80мм/145x145мм
Объем, м3:
0.0200312
Решетка:
138x138 мм
Максимальная разрешенная нагрузка, т:
0.3

Материал составных частей

Корпус:
полиэтилен
Материал решётки:
Нержавеющая сталь
Надставной элемент:
Полипропилен
Подрамник:
Нержавеющая сталь
Сифон:
Полипропилен

HL3100

HL3100K

HL05100.7E

HL01093D

HL03100.0E

HL03900.0E

HL03910.1E

HL8500

Надставной элемент высотой 226мм с тарелкой для возможности заделки гидроизоляционного слоя, с резиновым уплотнительным кольцом

HL3911

Надставной элемент для тарпов HL3100 и HL5100 с подрамником из нержавеющей стали, с привинчивающейся решёткой из нержавеющей стали 138*138мм, высотой 100мм

HL8300.0

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали с резиновым уплотнительным кольцом и комплекта саморезов

HL8300

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали с EPDM мембраной, резинового уплотнительного кольца и комплекта саморезов

HL8300.H

Гидроизоляционный комплект, состоящий из обжимной фланец из нержавеющей стали с гидроизоляционным полимербитумным полотном, резинового уплотнительного кольца и комплекта саморезов

HL8300.M

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали, резинового уплотнительного кольца, полотна из термопластичного эластомера для наклеивания керамических покрытий на тонкий слой мастики или нанесения двухкомпонентной эпоксидной смолы и комплекта саморезов

HL9/1

Переходник DN110 c поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/50

Переходник DN50 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/50/1

Переходник DN50/100 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/7

Переходник DN75 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/7/1

Переходник DN75/110 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL2100

"СУХОЙ" сифон Primus для HL3100 и HL5100. В пересохшем состоянии препятствует проникновению запахов из канализации в жилые помещения

HL3400

Удлинитель для трапов серии HL3100 и HL5100, высотой 226мм

HL3100Pr

Трап для внутренних помещений с решёткой 138х138 мм в подрамнике 145*145 мм, с "сухим" сифоном "Primus", с вертикальным выпуском

Сертификат соответствия на продукцию HL российского производства OOO "ХЛ-РУС" каталог 31/RUS

Сертификат соответствия на продукцию HL российского производства OOO "ХЛ-РУС" каталог 33/RUS

Технические параметры

Технические данные:

Высота монтажа:
170 мм
Присоединительные размеры:
DN50/75/110
Пропускная способность, л/с:
DN50: 1.25, DN75/110: 1.4
Срок службы:
не менее 50 лет
Вес брутто, кг:
1.367
Надставной элемент:
8-80мм/145x145мм
Объем, м3:
0.0200312
Решетка:
138x138 мм
Максимальная разрешенная нагрузка, т:
0.3

Материал составных частей

Корпус:
полиэтилен
Материал решётки:
Нержавеющая сталь
Надставной элемент:
Полипропилен
Подрамник:
Нержавеющая сталь
Сифон:
Полипропилен

Паспорт

HL3100

Составные части

HL3100K

HL05100.7E

сифон для трапов серии HL3100Pr и HL5100Pr

HL01093D

HL03100.0E

HL03900.0E

HL03910.1E

Доп. оборудование

HL8500

Надставной элемент высотой 226мм с тарелкой для возможности заделки гидроизоляционного слоя, с резиновым уплотнительным кольцом

HL3911

Надставной элемент для тарпов HL3100 и HL5100 с подрамником из нержавеющей стали, с привинчивающейся решёткой из нержавеющей стали 138*138мм, высотой 100мм

HL8300.0

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали с резиновым уплотнительным кольцом и комплекта саморезов

HL8300

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали с EPDM мембраной, резинового уплотнительного кольца и комплекта саморезов

HL8300.H

Гидроизоляционный комплект, состоящий из обжимной фланец из нержавеющей стали с гидроизоляционным полимербитумным полотном, резинового уплотнительного кольца и комплекта саморезов

HL8300.M

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали, резинового уплотнительного кольца, полотна из термопластичного эластомера для наклеивания керамических покрытий на тонкий слой мастики или нанесения двухкомпонентной эпоксидной смолы и комплекта саморезов

HL9/1

Переходник DN110 c поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/50

Переходник DN50 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/50/1

Переходник DN50/100 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/7

Переходник DN75 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/7/1

Переходник DN75/110 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL2100

"СУХОЙ" сифон Primus для HL3100 и HL5100. В пересохшем состоянии препятствует проникновению запахов из канализации в жилые помещения

HL3400

Удлинитель для трапов серии HL3100 и HL5100, высотой 226мм

Альтернативные варианты

HL3100Pr

Трап для внутренних помещений с решёткой 138х138 мм в подрамнике 145*145 мм, с "сухим" сифоном "Primus", с вертикальным выпуском

Сертификаты

Сертификат соответствия на продукцию HL российского производства OOO "ХЛ-РУС" каталог 31/RUS

от 17.11.2022 г. (действителен до 16.11.2025 г.)

Сертификат соответствия № РОСС.RU.НА39.H001225 от 17.11.2022 (действителен до 16.11.2025, изготовитель ООО "ХЛ-РУС")

Сертификат соответствия на продукцию HL российского производства OOO "ХЛ-РУС" каталог 33/RUS

от 05.03.2024 г. (действителен до 04.03.2027 г.)

Сертификат соответствия № РОСС RU.32748.04ЭП30.ОС16.00073 от 05.03.2024 (действителен до 04.03.2027, изготовитель ООО ХЛ-РУС)
