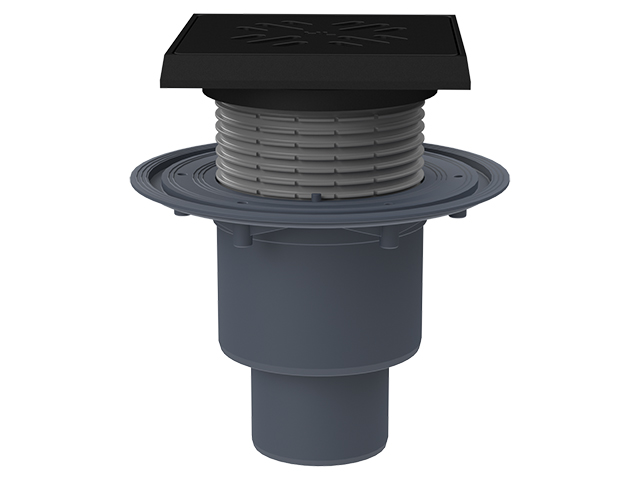

HL310NG

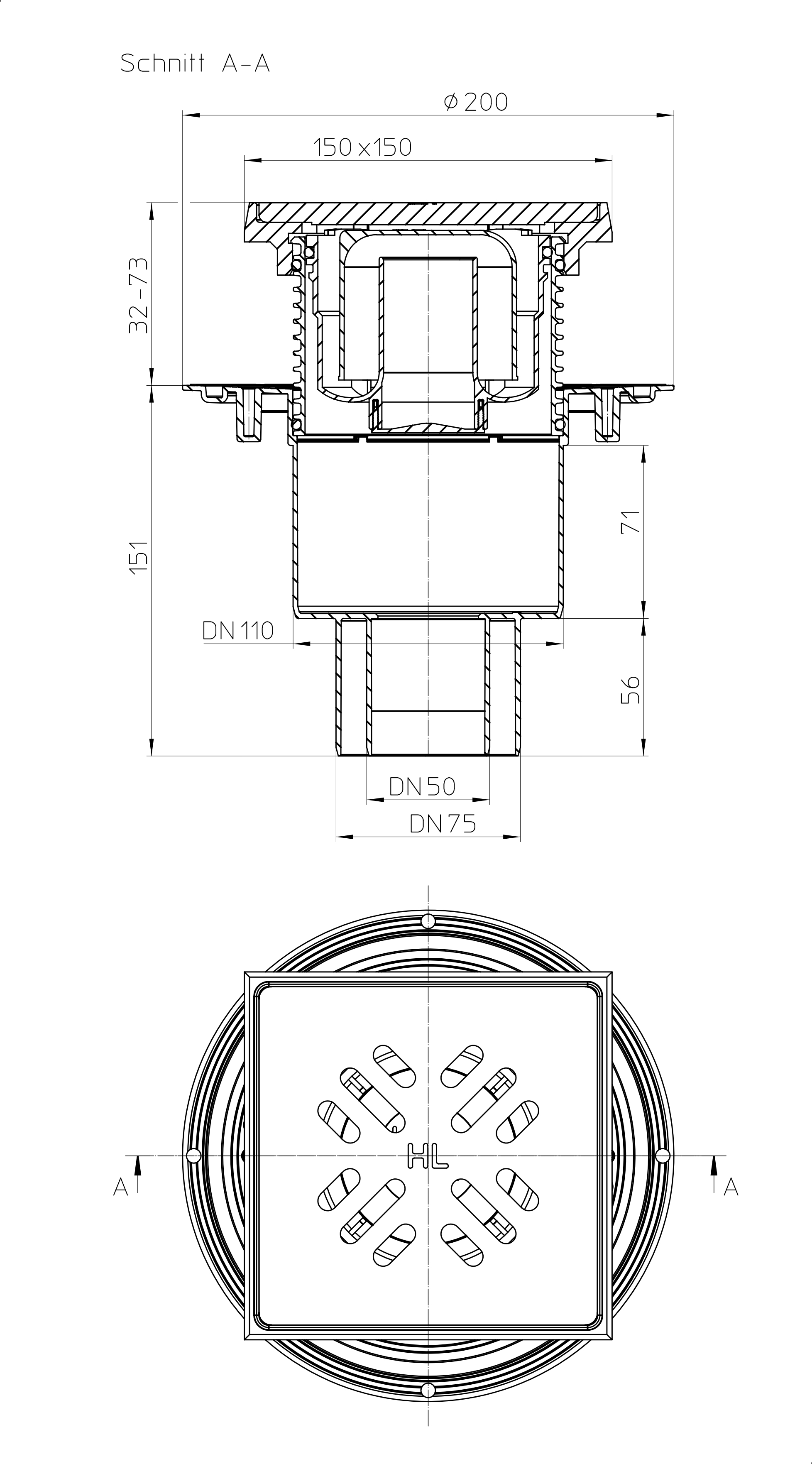

Трап с чугунной решеткой 137*137 мм и чугунным подрамником 150*150 мм, с допустимой максимальной нагрузкой 1.5 т, высотой гидрозатвора 50мм, Q=0,67 л/с, с вертикальным выпуском DN 50/75/110

Технические данные:

Высота монтажа:

158 мм

Присоединительные размеры:

DN50/75/110

Пропускная способность, л/с:

0.67

Срок службы:

не менее 50 лет

Все параметры

Файлы для скачивания:

Технические данные:

Высота монтажа:

158 мм

Присоединительные размеры:

DN50/75/110

Пропускная способность, л/с:

0.67

Срок службы:

не менее 50 лет

Вес брутто, кг:

2.6

Надставной элемент:

32-73 мм/150x150 мм

Объем, м3:

0.010288125

Решетка:

137 x 137 мм

Максимальная разрешенная нагрузка, т:

1.5

Материал составных частей

Корпус:

Полиэтилен

Материал решётки:

Чугун

Надставной элемент:

Полипропилен

Подрамник:

Чугун

Сифон:

Полипропилен

HL310NG

pdf
578.21 Kb

Скачать pdf

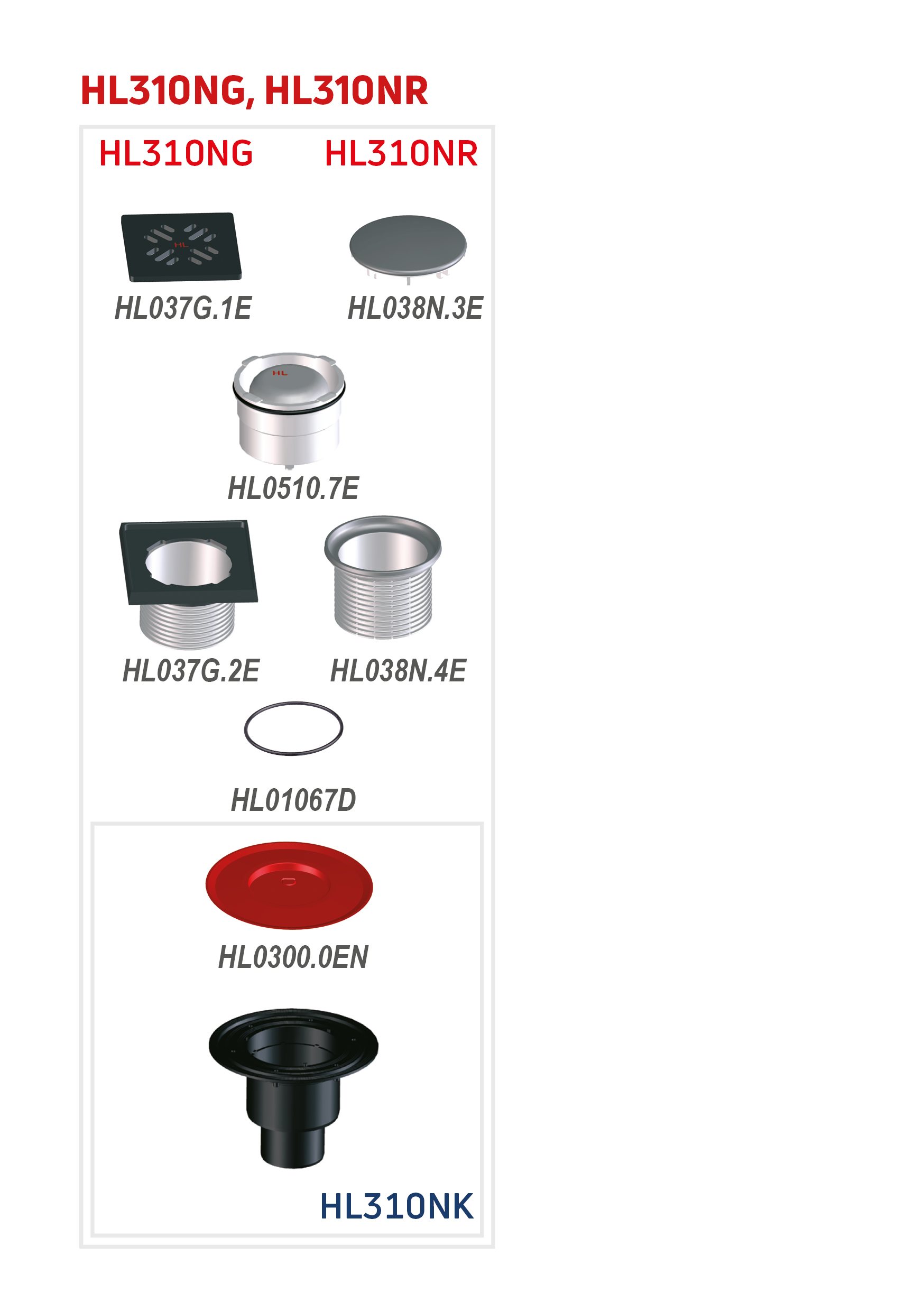

HL310NK

HL0510.7E

HL01067D

HL0300.0EN

HL037G.1E

HL037G.2E

HL85N

Надставной элемент с профилированным фланцем для гидроизоляции, применяется для подхвата второго уровня гидроизоляции

Надставной элемент с резиновым уплотнительным кольцом, с консолью из полимербетона с регулировочными винтами и арматурной сеткой из конструкционной стали, с сеткой из пластика для наклеивания керамических покрытий на тонкий слой мастики

HL85NH

Надставной элемент с резиновым уплотнительным кольцом, с гидроизоляционным полимербитумным полотном d 420 мм для соединения с битумной гидроизоляцией

HL83.0

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали 196х114 мм с резиновым уплотнительным кольцом и комплекта саморезов

HL83

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали 196х114 мм с EPDM мембраной 400x400 мм, резинового уплотнительного кольца и комплекта саморезов

HL83.H

Гидроизоляционный комплект, состоящий из обжимной фланец из нержавеющей стали 196 х 114 мм с гидроизоляционным полимербитумным полотном 500 х 500 мм, резинового уплотнительного кольца и комплекта саморезов

HL83.M

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали 196 x 114 мм, резинового уплотнительного кольца, полотна из термопластичного эластомера 400 х 400 мм для наклеивания керамических покрытий на тонкий слой мастики или нанесения двухкомпонентной эпоксидной смолы и комплекта саморезов

HL83.P

Гидроизоляционный комплект для мембран ПВХ d 287 мм, включающий винты (6 шт.) и уплотнительное кольцо.

HL83.PP

Гидроизоляционный комплект для мембран из ПП (FPO) d 287мм, включающий винты (6 шт.) и уплотнительное кольцо.

HL9/7/8

Переходник DN75/DN80 предназначен для соединения канализационного оборудования из пластика, а также безнапорной канализационной трубы из ПВХ или ПП со стальной трубой или с чугунной безраструбной трубой (SML).

HL840

Противопожарная муфта для вертикальных трапов серии HL310 (DN50/75), состоящая из металлического корпуса с расширяющимся материалом и бугелем, с монтажной заглушкой. Предел огнестойкости EI 150

HL9/1

Переходник DN110 c поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/50

Переходник DN50 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/50/1

Переходник DN50/110 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/7

Переходник DN75 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/7/1

Переходник DN75/110 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL2000

Cифон "Primus" с высотой гидрозатвора 50 мм, применяется в трапах для предотвращения проникновения запахов из канализации при пересыхании гидрозатвора

HL340N

Удлинитель для трапов, высотой 100мм

HL310NPrG ЗАМЕНЁН на HL310PrblueG

Трап для подвалов и технических помещений с решеткой 137*137 мм и подрамником 150*150 мм, с "сухим" сифоном "Primus", с вертикальным выпуском DN50/75/110
