HL310NPr-3000

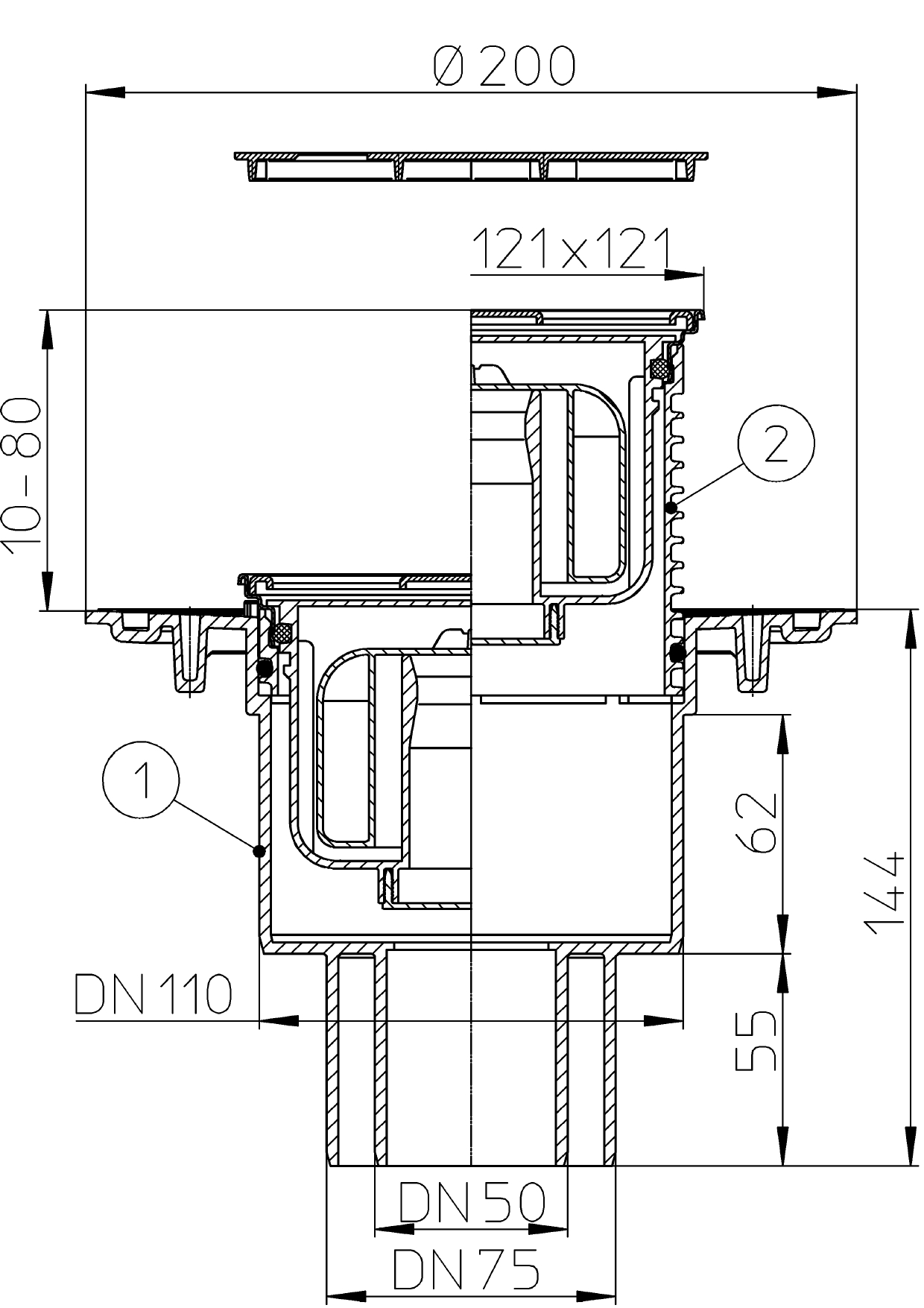

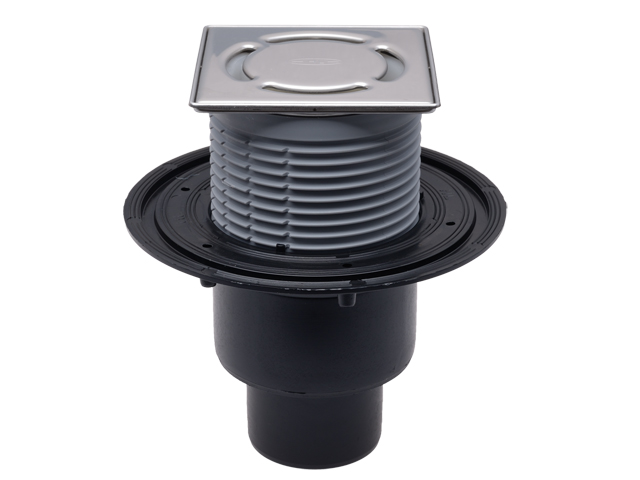

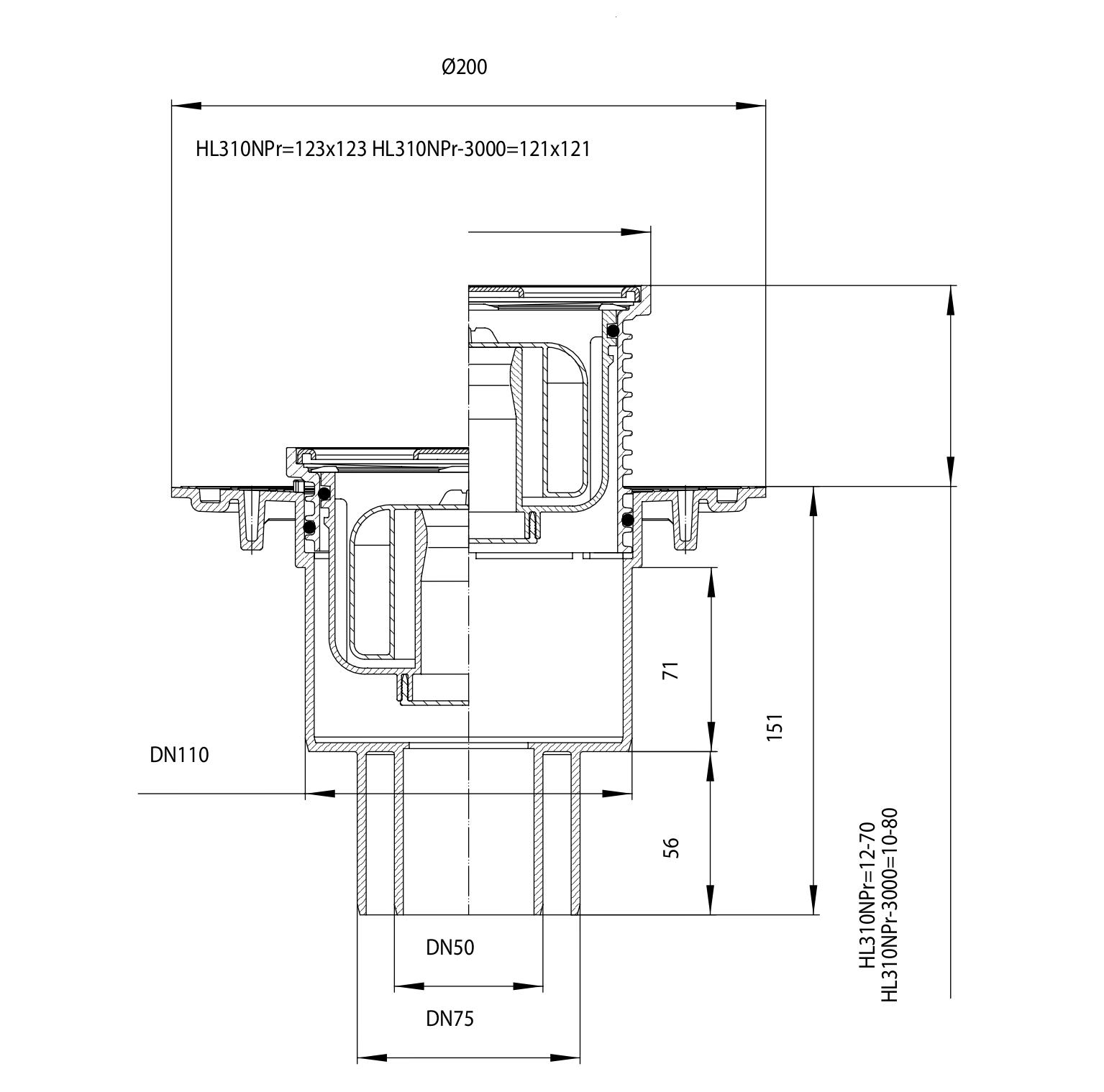

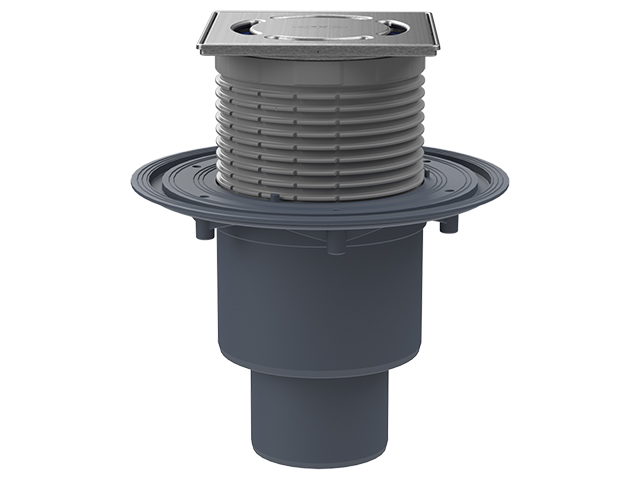

Трап для внутренних помещений с решеткой 115*115 мм в подрамнике 121*121 мм, с "сухим" сифоном "Primus", с вертикальным выпуском

Технические данные:

Высота монтажа:

158 мм

Присоединительные размеры:

DN50/75/110

Пропускная способность, л/с:

0.5

Срок службы:

не менее 50 лет

Все параметры

Файлы для скачивания:

Технические данные:

Высота монтажа:

158 мм

Присоединительные размеры:

DN50/75/110

Пропускная способность, л/с:

0.5

Срок службы:

не менее 50 лет

Вес брутто, кг:

Надставной элемент:

10-80 мм/121 x 121 мм

Объем, м3:

0.010288125

Решетка:

нержавеющая сталь 115 x 115 мм

Максимальная разрешенная нагрузка, т:

0.3

Материал составных частей

Корпус:

полипропилен/полиэтилен/нержавеющая сталь

HL310NPr-3000

pdf
578.21 Kb

Скачать pdf

HL310NPr-SML

pdf
578.21 Kb

Скачать pdf

HL310NK

HL3200

HL01067D

HL0300.0EN

HL037N.0E

HL2000KK

HL037Pr.1E

HL3127

Декоративная решётка "Primus Design" для надставного элемента "Klik-Klak", максимальная нагрузка до 1.5 тонн

HL85N

Надставной элемент с профилированным фланцем для гидроизоляции, применяется для подхвата второго уровня гидроизоляции

надставной элемент с резиновым уплотнительным кольцом, с консолью из полимербетона с регулировочными винтами и арматурной сеткой из конструкционной стали, с сеткой из пластика для наклеивания керамических покрытий на тонкий слой мастики

HL85NH

Надставной элемент с резиновым уплотнительным кольцом, с гидроизоляционным полимербитумным полотном Ø 420 мм для соединения с битумной гидроизоляцией

HL83.0

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали с резиновым уплотнительным кольцом и комплекта саморезов

HL83

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали с EPDM мембраной, резинового уплотнительного кольца и комплекта саморезов

HL83.H

Гидроизоляционный комплект, состоящий из обжимной фланец из нержавеющей стали с гидроизоляционным полимербитумным полотном, резинового уплотнительного кольца и комплекта саморезов

HL83.M

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали, резинового уплотнительного кольца, полотна из термопластичного эластомера для наклеивания керамических покрытий на тонкий слой мастики или нанесения двухкомпонентной эпоксидной смолы и комплекта саморезов

HL83.P

Гидроизоляционный комплект для мембран ПВХ d 287мм, включающий винты (6 шт.) и уплотнительное кольцо.

HL840

Противопожарная муфта R90 для серии HL310N, состоящая из металлического корпуса с расширяющимся материалом и бугелем, звукоизолирующей манжетой, строительной защитой. Строительная защита во время монтажа в комплекте.

HL9/1

Переходник c поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/50

Переходник с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/50/1

Переходник с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/7

Переходник с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/7/1

Переходник с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL3120

Декоративная решётка "Квадро" для надставного элемента "Klik-Klak", максимальная нагрузка до 1.5 тонн

HL340N

Удлинитель для трапов, высотой 100мм

HL3121

Декоративная решётка "Сена" для надставного элемента "Klik-Klak", максимальная нагрузка до 1.5 тонн

HL3123

Декоративная решётка "Ориноко" для надставного элемента "Klik-Klak", максимальная нагрузка до 1.5 тонн

HL3124

Декоративная решётка "Нил" для надставного элемента "Klik-Klak", максимальная нагрузка до 1.5 тонн

HL3125

Декоративная решётка "Юкон" для надставного элемента "Klik-Klak", максимальная нагрузка до 1.5 тонн

HL310N-3000

Трап с решеткой из нержавеющей стали 115*115 мм в металлическом подрамнике 121*121 мм, высотой гидрозатвора 50мм, Q = 0,67 л/с, с вертикальным выпуском DN 50/75/110

Сертификат соответствия на продукцию HL российского производства OOO "ХЛ-РУС" каталог 31/RUS

pdf
1 904.66 Kb

Скачать pdf

Технические параметры

Технические данные:

Высота монтажа:

158 мм

Присоединительные размеры:

DN50/75/110

Пропускная способность, л/с:

0.5

Срок службы:

не менее 50 лет

Вес брутто, кг:

Надставной элемент:

10-80 мм/121 x 121 мм

Объем, м3:

0.010288125

Решетка:

нержавеющая сталь 115 x 115 мм

Максимальная разрешенная нагрузка, т:

0.3

Материал составных частей

Корпус:

полипропилен/полиэтилен/нержавеющая сталь

Паспорт

HL310NPr-3000

pdf
578.21 Kb

Скачать pdf

HL310NPr-SML

pdf
578.21 Kb

Скачать pdf

Составные части

HL310NK

HL3200

HL01067D

HL0300.0EN

HL037N.0E

HL2000KK

Сифон "Primus" для трапов серии Klick-Klack, высота гидрозатвора 50мм. Применяется в трапах для предотвращения проникновения запахов из канализации при пересыхании гидрозатвора
