HL310NH-3020

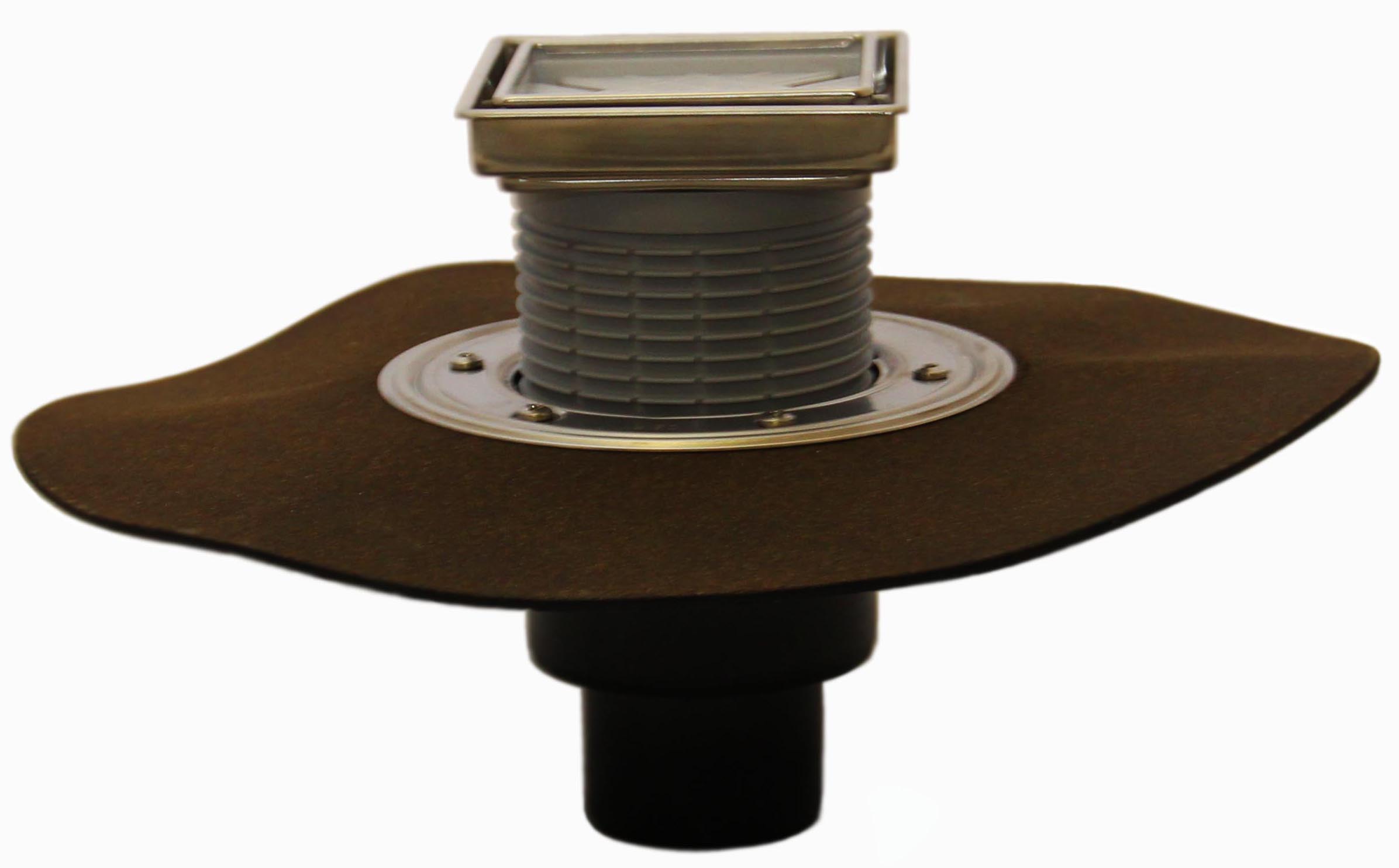

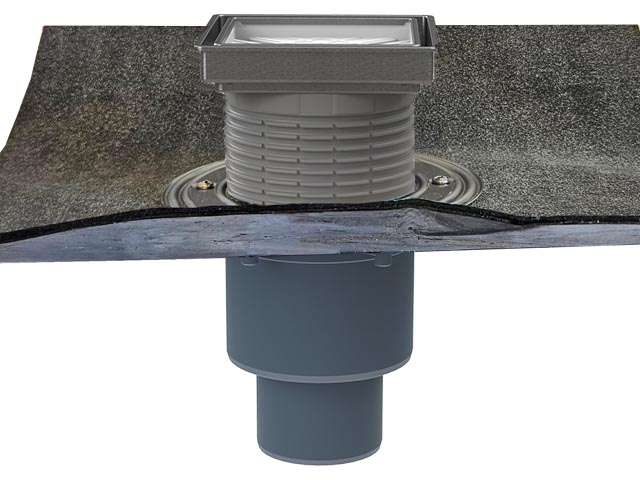

Трап с полимербитумным полотном, надставным элементом с подрамником из нержавеющей стали 132х132 мм и вкладышем 112х112 мм для вклеивания керамической плитки, Q=0,67 л/с. Монтажная высота надставного элемента от 10 до 80 мм, с вертикальным выпуском DN 50/75/110.

Технические данные:

Высота монтажа:

176 мм

Присоединительные размеры:

DN50/75/110

Пропускная способность, л/с:

0.67

Срок службы:

не менее 50 лет

Все параметры

Файлы для скачивания:

Паспорт (PDF)

Технические данные:

Высота монтажа:

176 мм

Присоединительные размеры:

DN50/75/110

Пропускная способность, л/с:

0.67

Срок службы:

не менее 50 лет

Вес брутто, кг:

1.805

Надставной элемент:

10 - 80 мм / 132x132 мм

Объем, м3:

0.0163995

Решетка:

112x 112 мм

Максимальная разрешенная нагрузка, т:

0.3

Материал составных частей

Вкладыш:

Нержавеющая сталь / Полипропилен

Корпус:

Полиэтилен/Полимербитумное полотно

Материал решётки:

Нержавеющая сталь

Надставной элемент:

Полипропилен

Подрамник:

Нержавеющая сталь

Сифон:

Полипропилен

HL310NH-3020

pdf
578.21 Kb

Скачать pdf

HL0510.7EKK

HL03020.2E

HL310NKH

HL03020.0E

HL03020.1E

HL85N-3020

Надставной элемент для серии трапов HL3020 с профилированным фланцем для гидроизоляции, применяется для подхвата второго уровня гидроизоляции, с уплотнительным кольцом и монтажной заглушкой

HL9/7/8

Переходник DN75/DN80 предназначен для соединения канализационного оборудования из пластика, а также безнапорной канализационной трубы из ПВХ или ПП со стальной трубой или с чугунной безраструбной трубой (SML).

HL840

Противопожарная муфта для вертикальных трапов серии HL310 (DN50/75), состоящая из металлического корпуса с расширяющимся материалом и бугелем, с монтажной заглушкой. Предел огнестойкости EI 150

HL9/1

Переходник DN110 c поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/50

Переходник DN50 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/50/1

Переходник DN50/110 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/7

Переходник DN75 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/7/1

Переходник DN75/110 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL310NH

Трап с полимербитумным полотном, решеткой из нержавеющей стали 115*115 мм в пластиковом подрамнике 123*123 мм, высотой гидрозатвора 50мм, Q = 0,67 л/с, с вертикальным выпуском DN 50/75/110

HL310NHPr-3020

Трап с надставным элиментом с подрамником 132х132 мм и вкладышем 112х112 мм для вклеивания керамической плитки. Монтажная высота надставного элемента от 10 до 80 мм, с горизонтальным выпуском

Сертификат соответствия на продукцию HL российского производства OOO "ХЛ-РУС" каталог 31/RUS

pdf
1 904.66 Kb

Скачать pdf

Сертификат соответствия на продукцию HL российского производства OOO "ХЛ-РУС" каталог 33/RUS

pdf
2 053.67 Kb

Скачать pdf

Технические параметры

Технические данные:

Высота монтажа:

176 мм

Присоединительные размеры:

DN50/75/110

Пропускная способность, л/с:

0.67

Срок службы:

не менее 50 лет

Вес брутто, кг:

1.805

Надставной элемент:

10 - 80 мм / 132x132 мм

Объем, м3:

0.0163995

Решетка:

112x 112 мм

Максимальная разрешенная нагрузка, т:

0.3

Материал составных частей

Вкладыш:

Нержавеющая сталь / Полипропилен

Корпус:

Полиэтилен/Полимербитумное полотно

Материал решётки:

Нержавеющая сталь

Надставной элемент:

Полипропилен

Подрамник:

Нержавеющая сталь

Сифон:

Полипропилен

Паспорт

HL310NH-3020

pdf
578.21 Kb

Скачать pdf

Составные части

HL0510.7EKK

Сифон для трапов серии HL310Pr и HL510Pr

HL03020.2E

HL310NKH

Корпус трапа с вертикальным выпуском DN50/75/110 с приварным полимербитумным полотном для лучшего сопряжения с гидроизоляцией на основе битума. В комплекте с монтажной заглушкой.
