HL310NPr-3020

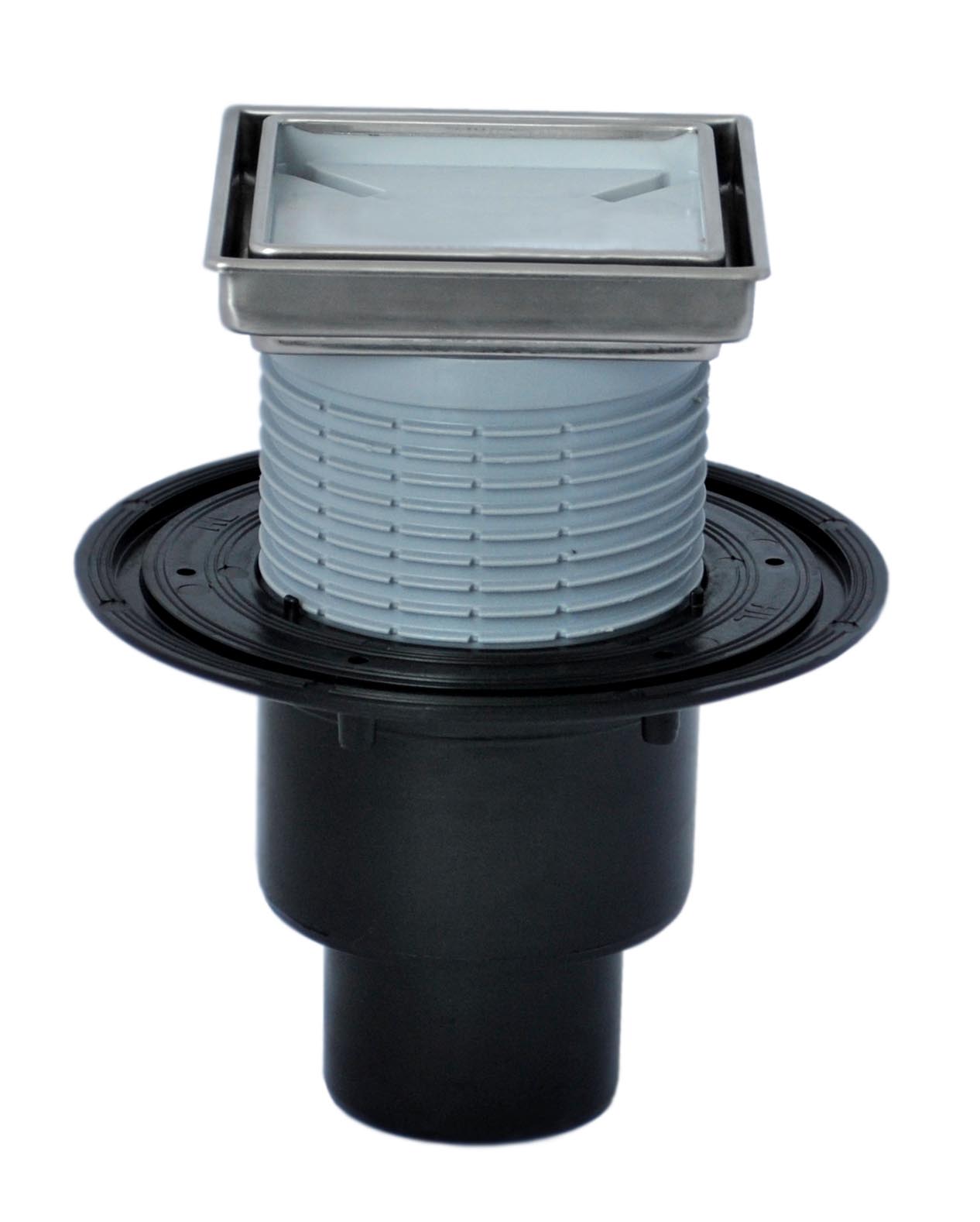

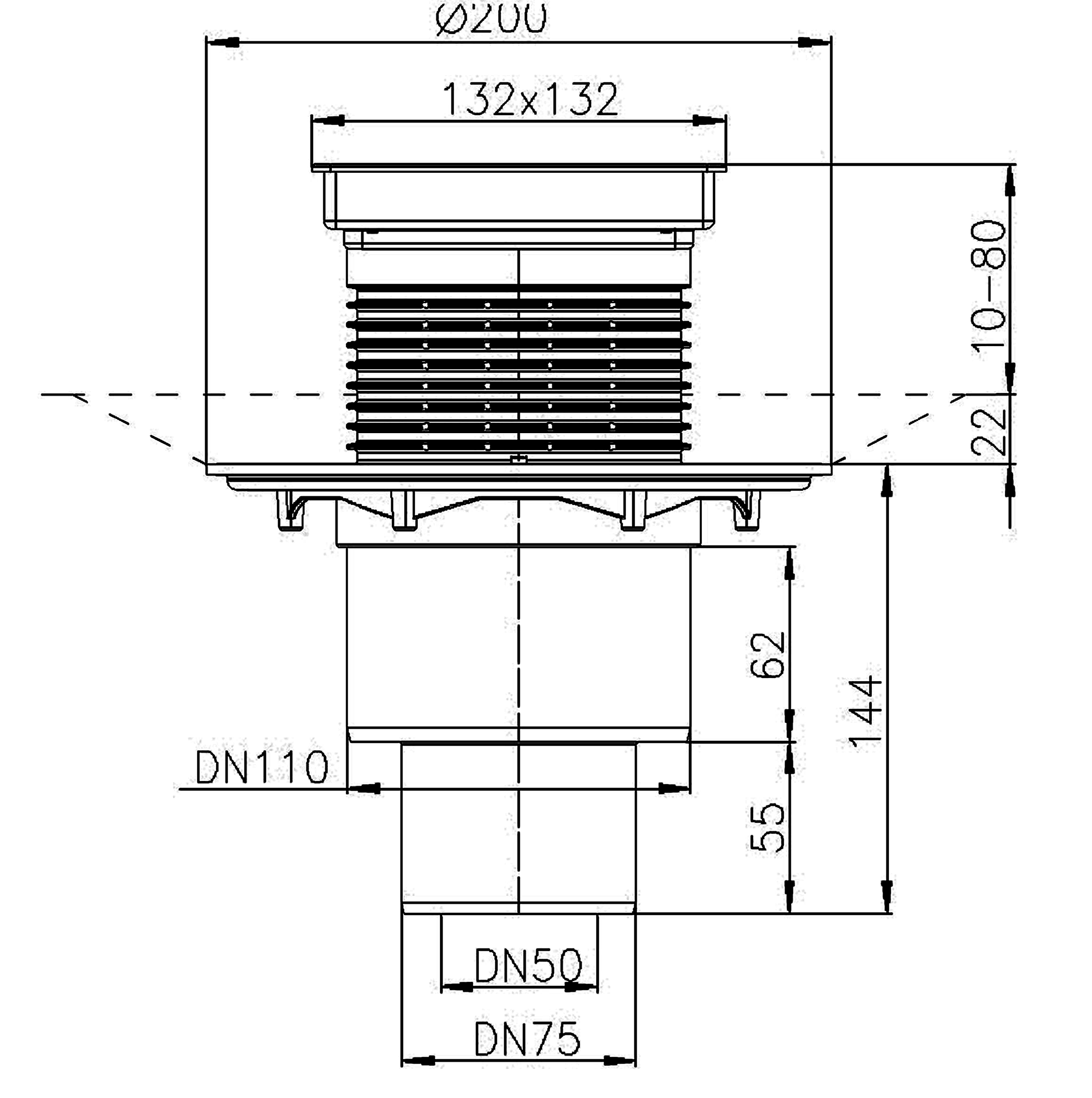

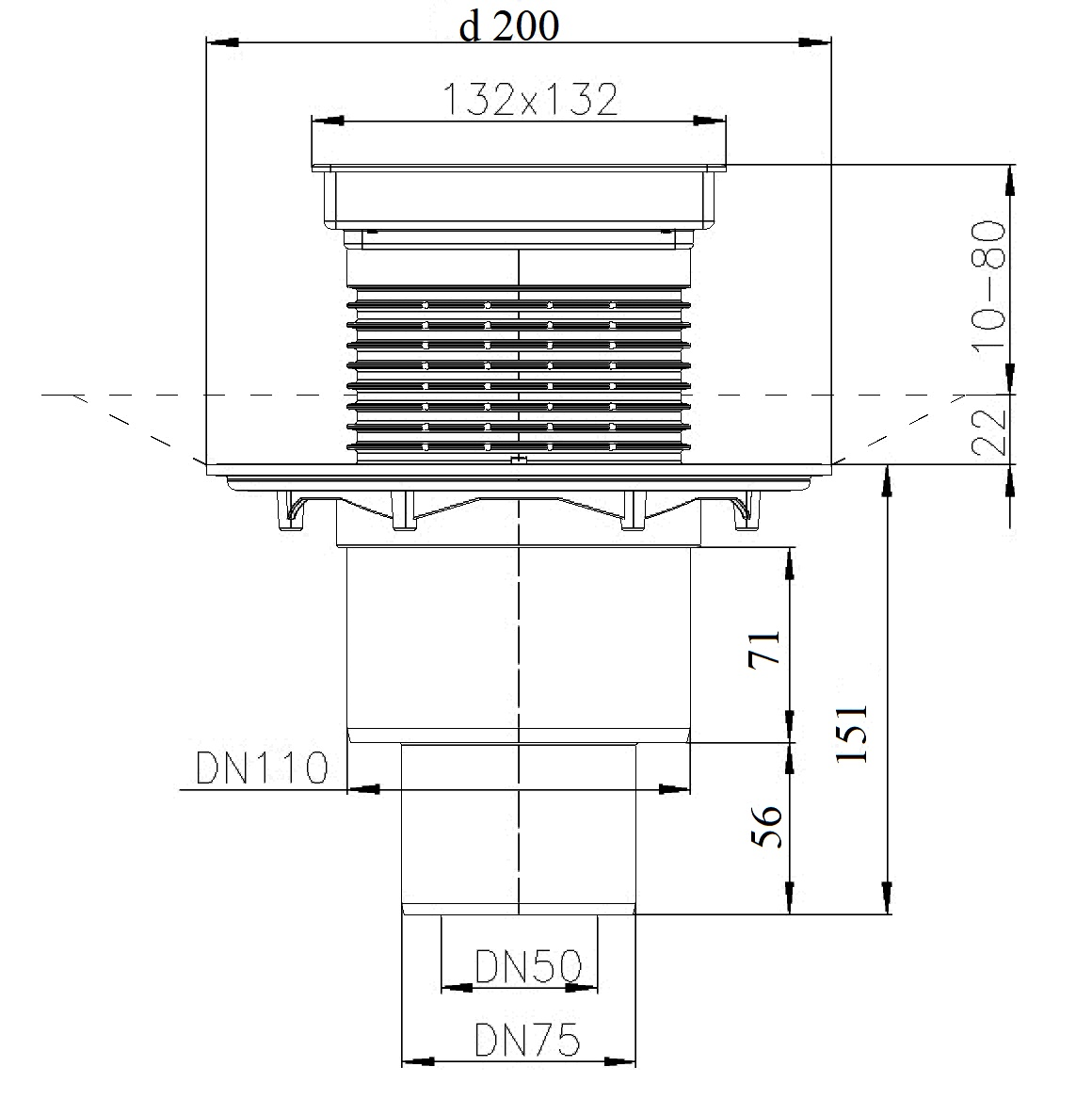

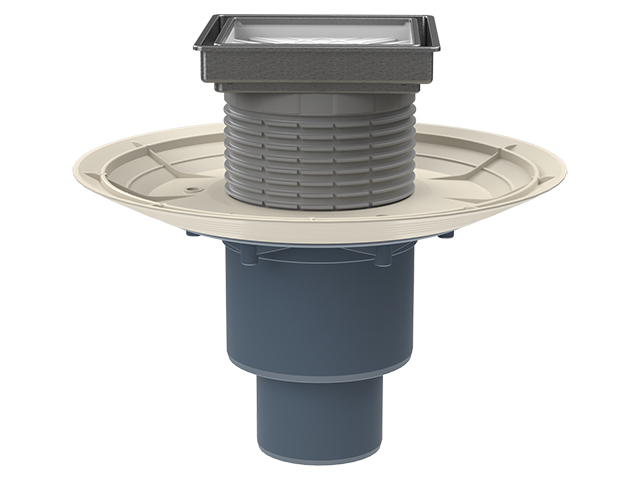

Трап с надставным элементом с подрамником 132х132 мм и вкладышем 112х112 мм для вклеивания керамической плитки. Монтажная высота надставного элемента от 10 до 80 мм, с вертикальным выпуском

Технические данные:

Высота монтажа:

176 мм

Присоединительные размеры:

DN50/75/110

Пропускная способность, л/с:

0.50

Срок службы:

не менее 50 лет

Все параметры

Файлы для скачивания:

Технические данные:

Высота монтажа:

176 мм

Присоединительные размеры:

DN50/75/110

Пропускная способность, л/с:

0.50

Срок службы:

не менее 50 лет

Вес брутто, кг:

1.196

Объем, м3:

0.0200312

Решетка:

112 х 112 мм

Максимальная разрешенная нагрузка, т:

0.3

Материал составных частей

Вкладыш:

Нержавеющая сталь / Полипропилен

Корпус:

Полиэтилен

Надставной элемент:

Полипропилен

Подрамник:

Нержавеющая сталь

Сифон:

Полипропилен

HL310NPr-3020

pdf
578.21 Kb

Скачать pdf

HL310NK-3020

HL03020.2E

HL01067D

HL03020.0E

HL03020.1E

HL2000KK

HL85N-3020

Надставной элемент для серии трапов HL3020 с профилированным фланцем для гидроизоляции, применяется для подхвата второго уровня гидроизоляции, с уплотнительным кольцом и монтажной заглушкой

HL83.0

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали 196х114 мм с резиновым уплотнительным кольцом и комплекта саморезов

HL83

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали 196х114 мм с EPDM мембраной 400x400 мм, резинового уплотнительного кольца и комплекта саморезов

Гидроизоляционный комплект, состоящий из обжимной фланец из нержавеющей стали 196 х 114 мм с гидроизоляционным полимербитумным полотном 500 х 500 мм, резинового уплотнительного кольца и комплекта саморезов

HL83.M

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали 196 x 114 мм, резинового уплотнительного кольца, полотна из термопластичного эластомера 400 х 400 мм для наклеивания керамических покрытий на тонкий слой мастики или нанесения двухкомпонентной эпоксидной смолы и комплекта саморезов

HL83.P

Гидроизоляционный комплект для мембран ПВХ d 287 мм, включающий винты (6 шт.) и уплотнительное кольцо.

HL9/50

Переходник DN50 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/50/1

Переходник DN50/110 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL340N

Удлинитель для трапов, высотой 100мм

Сертификат соответствия на продукцию HL российского производства OOO "ХЛ-РУС" каталог 31/RUS

pdf
1 904.66 Kb

Скачать pdf

Сертификат соответствия на продукцию HL российского производства OOO "ХЛ-РУС" каталог 33/RUS

pdf
2 053.67 Kb

Скачать pdf

Технические параметры

Технические данные:

Высота монтажа:

176 мм

Присоединительные размеры:

DN50/75/110

Пропускная способность, л/с:

0.50

Срок службы:

не менее 50 лет

Вес брутто, кг:

1.196

Объем, м3:

0.0200312

Решетка:

112 х 112 мм

Максимальная разрешенная нагрузка, т:

0.3

Материал составных частей

Вкладыш:

Нержавеющая сталь / Полипропилен

Корпус:

Полиэтилен

Надставной элемент:

Полипропилен

Подрамник:

Нержавеющая сталь

Сифон:

Полипропилен

Паспорт

HL310NPr-3020

pdf
578.21 Kb

Скачать pdf

Составные части

HL310NK-3020

HL03020.2E

HL01067D

HL03020.0E

HL03020.1E

HL2000KK

Сифон "Primus" для трапов серии Klick-Klack, высота гидрозатвора 50 мм. Применяется в трапах для предотвращения проникновения запахов из канализации при пересыхании гидрозатвора
