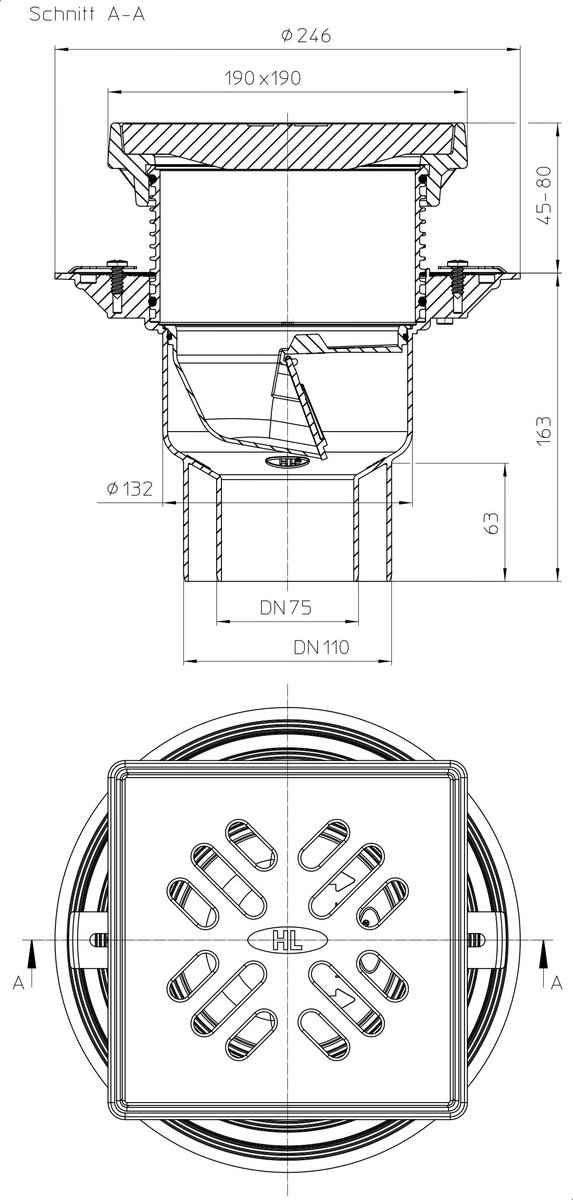

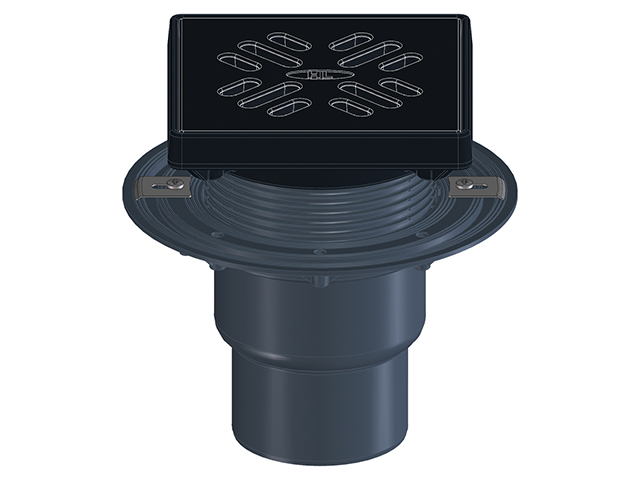

Трап с вертикальным выпуском DN75/110, с механическим незамерзающим запахозапирающим устройством, надставной элемент с чугунным подрамником 190х190 мм подрезается по высоте 45-80 мм, с чугунной решёткой 175х175 мм. В комплект входят монтажная заглушка и фиксирующие планки.

Технические данные:

Высота монтажа:
163 (208 - 243 мм)
Присоединительные размеры:
DN75/110
Пропускная способность, л/с:
DN75=2.55 ; DN110=2.2
Срок службы:
не менее 50 лет
Вес брутто, кг:
12.4
Надставной элемент:
45-80 мм / 190x190 мм
Объем, м3:
0.02003120
Решетка:
175x175 мм
Максимальная разрешенная нагрузка, т:
15

Материал составных частей

Запахозапирающее устройство:
ABS
Корпус:
Полипропилен
Материал решётки:
Чугун
Надставной элемент:
Полипропилен
Подрамник:
Чугун

HL3100TG

HL05100.4E

HL03910G.1E

HL03910G.2E

HL619

HL01093D

HL3100TK

HL03100.0E

HL8500

Надставной элемент высотой 226мм с тарелкой для возможности заделки гидроизоляционного слоя, с резиновым уплотнительным кольцом

HL8500H

Надставной элемент высотой 200мм с полимербитумным полотном для приварки битумной гидроизоляции, с резиновым уплотнительным кольцом

HL8300.0

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали с резиновым уплотнительным кольцом и комплекта саморезов

HL8300

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали с EPDM мембраной, резинового уплотнительного кольца и комплекта саморезов

HL8300.H

Гидроизоляционный комплект, состоящий из обжимной фланец из нержавеющей стали с гидроизоляционным полимербитумным полотном, резинового уплотнительного кольца и комплекта саморезов

HL8300.M

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали, резинового уплотнительного кольца, полотна из термопластичного эластомера для наклеивания керамических покрытий на тонкий слой мастики или нанесения двухкомпонентной эпоксидной смолы и комплекта саморезов

HL157

Листвоуловитель, подходит к трапам для внутренних помещений серии HL3100T и HL5100T

HL9/7/8

Переходник с поливинилхлорида (ПВХ), полипропилена (ПП) DN 75 на чугун, свинец, сталь DN 80

HL870

Противопожарная муфта для вертикальных трапов серии HL317 и кровельных воронок серии HL62, диаметром 110 мм, состоящая из металлического корпуса с расширяющимся материалом и бугелем, с монтажной заглушкой. Предел огнестойкости EI 150

HL9/1

Переходник DN110 c поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/7

Переходник DN75 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/7/1

Переходник DN75/110 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL150

Дренажное кольцо для трапов серии HL3100T и HL5100T

HL151

Плоский листвоуловитель к трапам для балконов и террас серии HL3100T и HL5100T

HL153

Утеплитель для трапов серии HL3100T с соединительными болтами и шайбами

HL156

Комплект для трапов серии HL3100T состоящий из теплоизоляции и электрообогрева с крепежными болтами и шайбами. Мощность 18 Ватт, напряжение 230 Вольт.

HL3100THG

Трап с вертикальным выпуском DN75/110, с полотном из полимербитумного материала, с механическим незамерзающим запахозапирающим устройством, надставной элемент с чугунным подрамником 190х190 мм подрезается по высоте 45-75 мм, с чугунной решёткой 175х175 мм. В комплект входят плоский листвоуловитель и фиксирующие планки.

Сертификат соответствия на продукцию HL, каталог 31/RUS

Сертификат соответствия на продукцию HL, каталог 33/RUS

Санитарно-эпидемиологическое заключение на сифоны, трапы, сточные устройства HL

Технические параметры

Технические данные:

Высота монтажа:
163 (208 - 243 мм)
Присоединительные размеры:
DN75/110
Пропускная способность, л/с:
DN75=2.55 ; DN110=2.2
Срок службы:
не менее 50 лет
Вес брутто, кг:
12.4
Надставной элемент:
45-80 мм / 190x190 мм
Объем, м3:
0.02003120
Решетка:
175x175 мм
Максимальная разрешенная нагрузка, т:
15

Материал составных частей

Запахозапирающее устройство:
ABS
Корпус:
Полипропилен
Материал решётки:
Чугун
Надставной элемент:
Полипропилен
Подрамник:
Чугун

Паспорт

HL3100TG

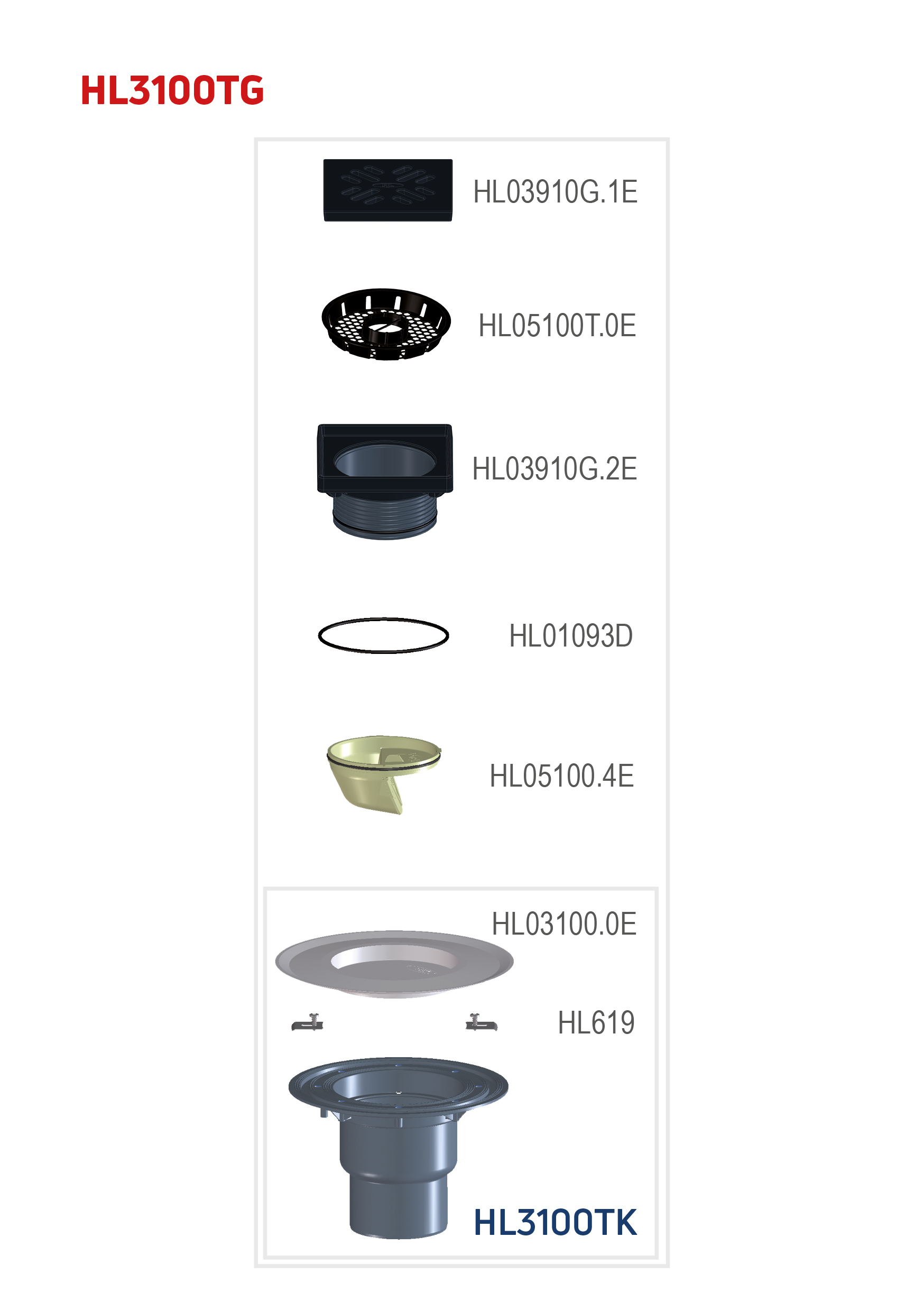

Составные части

HL05100.4E

для HL5100Т

HL03910G.1E

HL03910G.2E

HL619

Фиксирующие планки "FixIT" для фиксирования надставных элементов или насадных подрамников к трапам HL для внутренних помещений или к большим трапам

HL01093D

HL3100TK

Корпус

HL03100.0E

Доп. оборудование

HL8500

Надставной элемент высотой 226мм с тарелкой для возможности заделки гидроизоляционного слоя, с резиновым уплотнительным кольцом

HL8500H

Надставной элемент высотой 200мм с полимербитумным полотном для приварки битумной гидроизоляции, с резиновым уплотнительным кольцом

HL8300.0

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали с резиновым уплотнительным кольцом и комплекта саморезов

HL8300

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали с EPDM мембраной, резинового уплотнительного кольца и комплекта саморезов

HL8300.H

Гидроизоляционный комплект, состоящий из обжимной фланец из нержавеющей стали с гидроизоляционным полимербитумным полотном, резинового уплотнительного кольца и комплекта саморезов

HL8300.M

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали, резинового уплотнительного кольца, полотна из термопластичного эластомера для наклеивания керамических покрытий на тонкий слой мастики или нанесения двухкомпонентной эпоксидной смолы и комплекта саморезов

HL157

Листвоуловитель, подходит к трапам для внутренних помещений серии HL3100T и HL5100T

HL9/7/8

Переходник с поливинилхлорида (ПВХ), полипропилена (ПП) DN 75 на чугун, свинец, сталь DN 80

HL870

Противопожарная муфта для вертикальных трапов серии HL317 и кровельных воронок серии HL62, диаметром 110 мм, состоящая из металлического корпуса с расширяющимся материалом и бугелем, с монтажной заглушкой. Предел огнестойкости EI 150

HL9/1

Переходник DN110 c поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/7

Переходник DN75 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/7/1

Переходник DN75/110 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL150

Дренажное кольцо для трапов серии HL3100T и HL5100T

HL151

Плоский листвоуловитель к трапам для балконов и террас серии HL3100T и HL5100T

HL153

Утеплитель для трапов серии HL3100T с соединительными болтами и шайбами

HL156

Комплект для трапов серии HL3100T состоящий из теплоизоляции и электрообогрева с крепежными болтами и шайбами. Мощность 18 Ватт, напряжение 230 Вольт.

Альтернативные варианты

HL3100THG

Трап с вертикальным выпуском DN75/110, с полотном из полимербитумного материала, с механическим незамерзающим запахозапирающим устройством, надставной элемент с чугунным подрамником 190х190 мм подрезается по высоте 45-75 мм, с чугунной решёткой 175х175 мм. В комплект входят плоский листвоуловитель и фиксирующие планки.

Сертификаты

Сертификат соответствия на продукцию HL, каталог 31/RUS

от 17.11.2022 г. (действителен до 16.11.2025 г.)

Сертификат соответствия № РОСС АТ.НА39.Н01221 от 17.11.2022 (действителен до 16.11.2025, изготовитель HL Hutterer & Lechner GmbH)

Сертификат соответствия на продукцию HL, каталог 33/RUS

от 05.03.2024 г. (действителен до 04.03.2027 г.)

Сертификат соответствия № РОСС RU.32748.04ЭП30.ОС16.00072 от 05.03.2024 (действителен до 04.03.2027, изготовитель HL Hutterer & Lechner GmbH)

Санитарно-эпидемиологическое заключение на сифоны, трапы, сточные устройства HL

от 15.12.2017 г. (действителен до  г.)

Экспертное заключение (по результатам санитарно-эпидемиологической экспертизы продукции) №2246г/2017 от 15.12.2017 (изготовитель HL Hutterer & Lechner GmbH)
