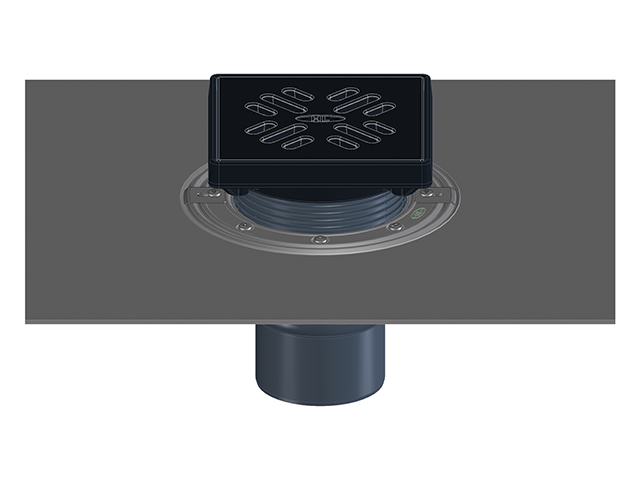

Трап для балконов и террас с вертикальным выпуском DN75/110, с полотном из полимербитумного материала, с механическим незамерзающим запахозапирающим устройством, надставной элемент с чугунным подрамником 190х190 мм подрезается по высоте 45-75 мм, с чугунной решёткой 175х175 мм. В комплект входят плоский листвоуловитель и фиксирующие планки.

Технические данные:

Высота монтажа:
163 (208-243 мм)
Присоединительные размеры:
DN75/110
Пропускная способность, л/с:
DN75=2.55; DN110=2.20
Срок службы:
не менее 50 лет
Вес брутто, кг:
7,73
Надставной элемент:
45-75 мм/190x190 мм
Объем, м3:
0,038262336
Решетка:
175x175 мм
Максимальная разрешенная нагрузка, т:
15

Материал составных частей

Запахозапирающее устройство:
ABS
Корпус:
Полипропилен/Полимербитумное полотно
Материал решётки:
Чугун
Надставной элемент:
Полипропилен
Подрамник:
Чугун

HL3100THG

HL05100T.0E

HL05100.4E

HL151

HL03910G.1E

HL619

HL01093D

HL3100THK

HL03910G.2E

HL8500

Надставной элемент высотой монтажа 200 мм с тарелкой для подхвата гидроизоляционного слоя, с резиновым уплотнительным кольцом

HL8500H

Надставной элемент высотой монтажа 200 мм с гидроизоляционным полимербитумным полотном для приварки битумной гидроизоляции, с резиновым уплотнительным кольцом, подходит к серии HL3100T и HL5100T

HL157

Листвоуловитель, подходит к трапам серии HL3100T и HL5100T

HL9/7/8

Переходник DN75/DN80 предназначен для соединения канализационного оборудования из пластика, а также безнапорной канализационной трубы из ПВХ или ПП со стальной трубой или с чугунной безраструбной трубой (SML).

HL870

Противопожарная муфта для вертикальных трапов серии HL317/1, HL3100 (DN110) и кровельных воронок серии HL62 (DN110), состоящая из металлического корпуса с расширяющимся материалом и бугелем, с монтажной заглушкой. Предел огнестойкости EI 150

HL9/1

Переходник DN110 c поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/7

Переходник DN75 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/7/1

Переходник DN75/110 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL150

Дренажное кольцо подходит к трапам для балконов и террас серии HL3100T и HL5100T

HL153

Утеплитель для трапов серии HL3100T с соединительными болтами и шайбами

HL156

Комплект для трапов серии HL3100T состоящий из теплоизоляции и электрообогрева с крепежными болтами и шайбами. Мощность 18 Ватт, напряжение 230 Вольт.

HL3400

Удлинитель для трапов серии HL3100 и HL5100, высотой 200 мм с уплотнительным кольцом

HL3100TG

Трап для балконов и террас с вертикальным выпуском DN75/110, с механическим незамерзающим запахозапирающим устройством, надставной элемент с чугунным подрамником 190х190 мм подрезается по высоте 45-80 мм, с чугунной решёткой 175х175 мм. В комплект входят монтажная заглушка и фиксирующие планки.

Сертификат соответствия на продукцию HL, каталог 31/RUS

Сертификат соответствия на продукцию HL, каталог 33/RUS

Санитарно-эпидемиологическое заключение на сифоны, трапы, сточные устройства HL

Технические параметры

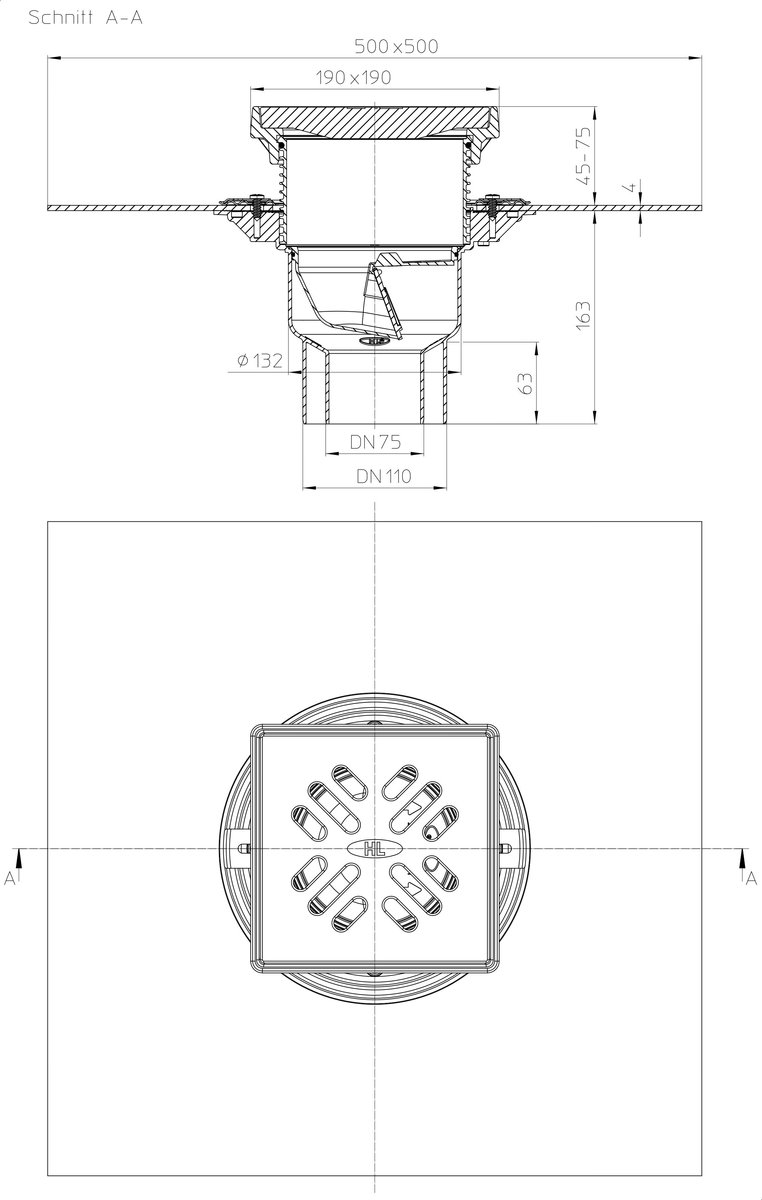

Технические данные:

Высота монтажа:
163 (208-243 мм)
Присоединительные размеры:
DN75/110
Пропускная способность, л/с:
DN75=2.55; DN110=2.20
Срок службы:
не менее 50 лет
Вес брутто, кг:
7,73
Надставной элемент:
45-75 мм/190x190 мм
Объем, м3:
0,038262336
Решетка:
175x175 мм
Максимальная разрешенная нагрузка, т:
15

Материал составных частей

Запахозапирающее устройство:
ABS
Корпус:
Полипропилен/Полимербитумное полотно
Материал решётки:
Чугун
Надставной элемент:
Полипропилен
Подрамник:
Чугун

Паспорт

HL3100THG

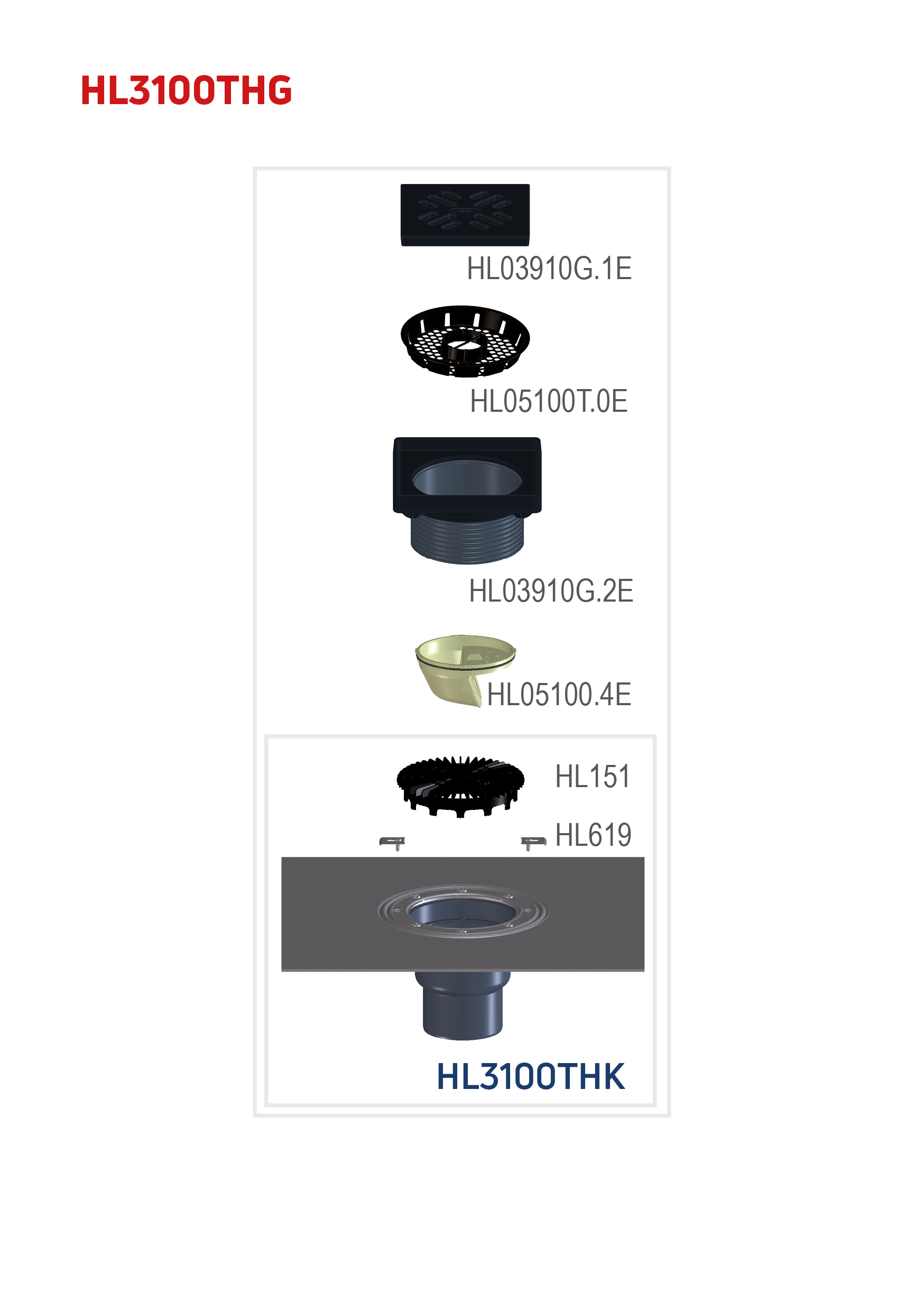

Составные части

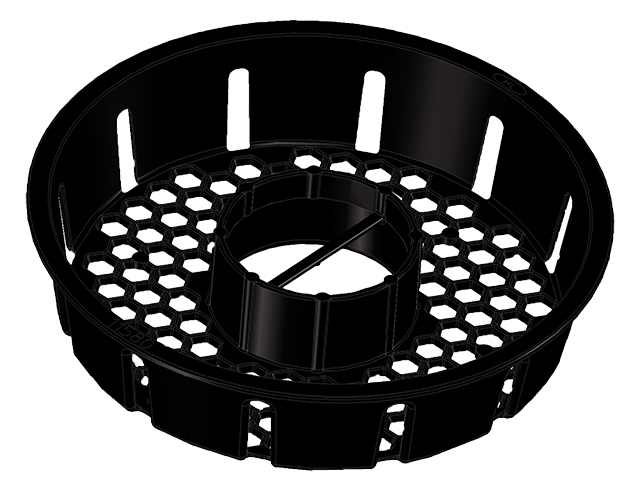

HL05100T.0E

Песколовка (HL3100T / HL5100T)

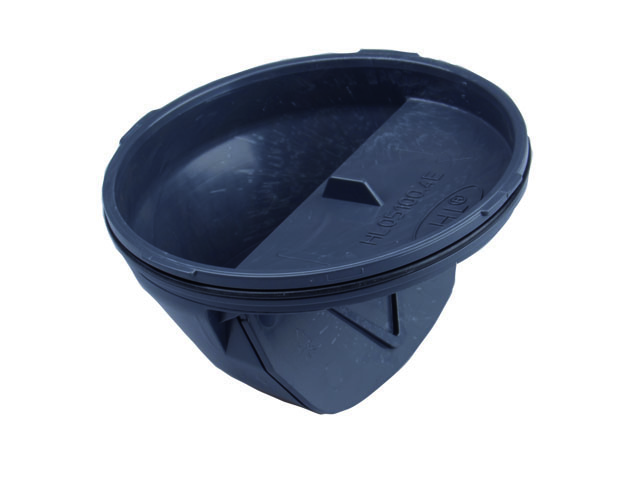

HL05100.4E

для HL5100Т

HL151

Плоский листвоуловитель подходит к трапам для балконов и террас серии HL3100T и HL5100T

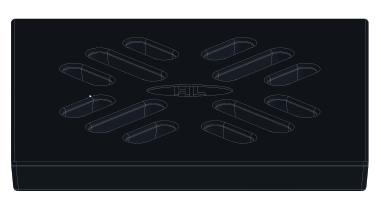

HL03910G.1E

HL619

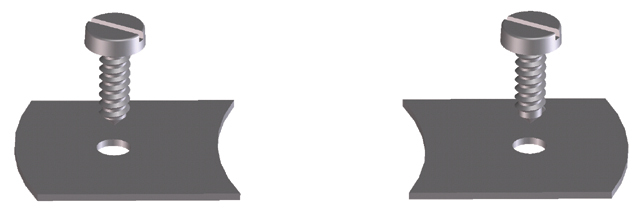

Фиксирующие планки "FixIT" для фиксирования надставных элементов или насадных подрамников к трапам HL для внутренних помещений или к большим трапам

HL01093D

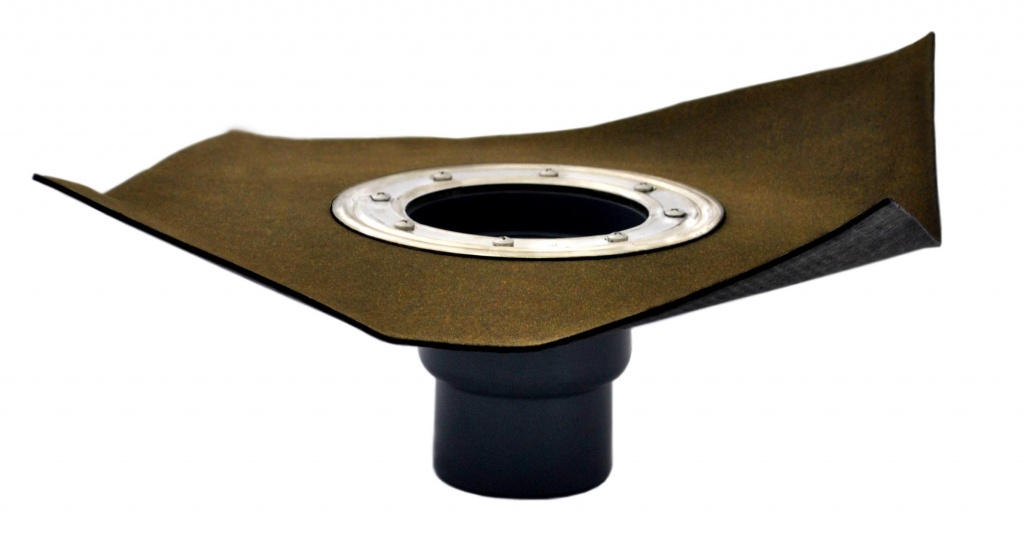

HL3100THK

Корпус

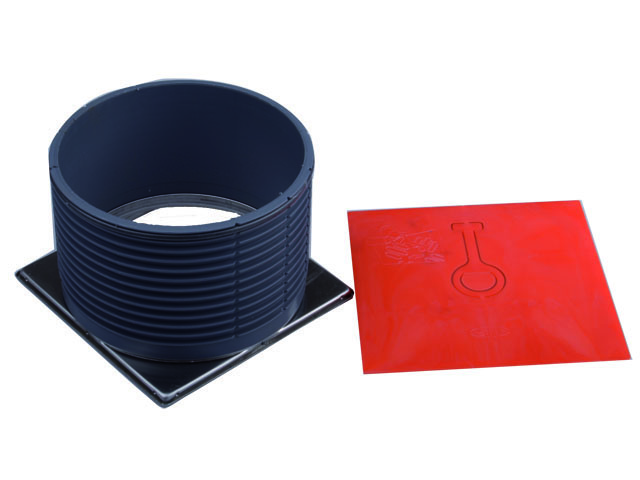

HL03910G.2E

Доп. оборудование

HL8500

Надставной элемент высотой монтажа 200 мм с тарелкой для подхвата гидроизоляционного слоя, с резиновым уплотнительным кольцом

HL8500H

Надставной элемент высотой монтажа 200 мм с гидроизоляционным полимербитумным полотном для приварки битумной гидроизоляции, с резиновым уплотнительным кольцом, подходит к серии HL3100T и HL5100T

HL157

Листвоуловитель, подходит к трапам серии HL3100T и HL5100T

HL9/7/8

Переходник DN75/DN80 предназначен для соединения канализационного оборудования из пластика, а также безнапорной канализационной трубы из ПВХ или ПП со стальной трубой или с чугунной безраструбной трубой (SML).

HL870

Противопожарная муфта для вертикальных трапов серии HL317/1, HL3100 (DN110) и кровельных воронок серии HL62 (DN110), состоящая из металлического корпуса с расширяющимся материалом и бугелем, с монтажной заглушкой. Предел огнестойкости EI 150

HL9/1

Переходник DN110 c поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/7

Переходник DN75 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/7/1

Переходник DN75/110 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL150

Дренажное кольцо подходит к трапам для балконов и террас серии HL3100T и HL5100T

HL153

Утеплитель для трапов серии HL3100T с соединительными болтами и шайбами

HL156

Комплект для трапов серии HL3100T состоящий из теплоизоляции и электрообогрева с крепежными болтами и шайбами. Мощность 18 Ватт, напряжение 230 Вольт.

HL3400

Удлинитель для трапов серии HL3100 и HL5100, высотой 200 мм с уплотнительным кольцом

Альтернативные варианты

HL3100TG

Трап для балконов и террас с вертикальным выпуском DN75/110, с механическим незамерзающим запахозапирающим устройством, надставной элемент с чугунным подрамником 190х190 мм подрезается по высоте 45-80 мм, с чугунной решёткой 175х175 мм. В комплект входят монтажная заглушка и фиксирующие планки.

Сертификаты

Сертификат соответствия на продукцию HL, каталог 31/RUS

от 17.11.2022 г. (действителен до 16.11.2025 г.)

Сертификат соответствия № РОСС АТ.НА39.Н01221 от 17.11.2022 (действителен до 16.11.2025, изготовитель HL Hutterer & Lechner GmbH)

Сертификат соответствия на продукцию HL, каталог 33/RUS

от 05.03.2024 г. (действителен до 04.03.2027 г.)

Сертификат соответствия № РОСС RU.32748.04ЭП30.ОС16.00072 от 05.03.2024 (действителен до 04.03.2027, изготовитель HL Hutterer & Lechner GmbH)

Санитарно-эпидемиологическое заключение на сифоны, трапы, сточные устройства HL

от 15.12.2017 г. (действителен до  г.)

Экспертное заключение (по результатам санитарно-эпидемиологической экспертизы продукции) №2246г/2017 от 15.12.2017 (изготовитель HL Hutterer & Lechner GmbH)
