HL64

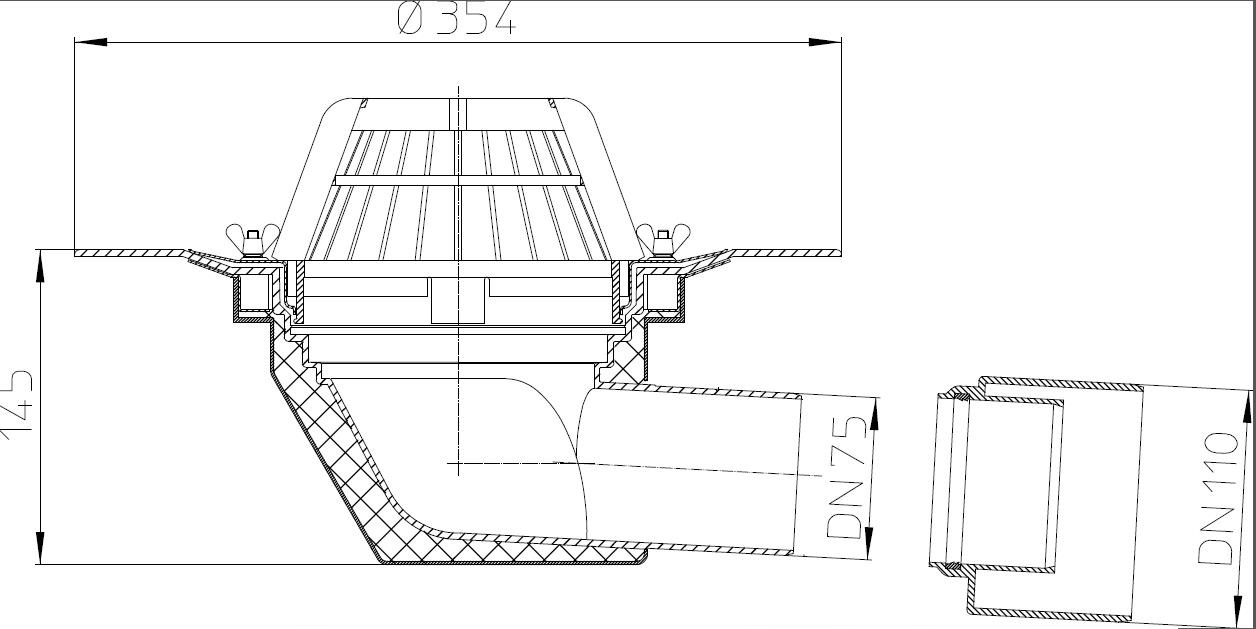

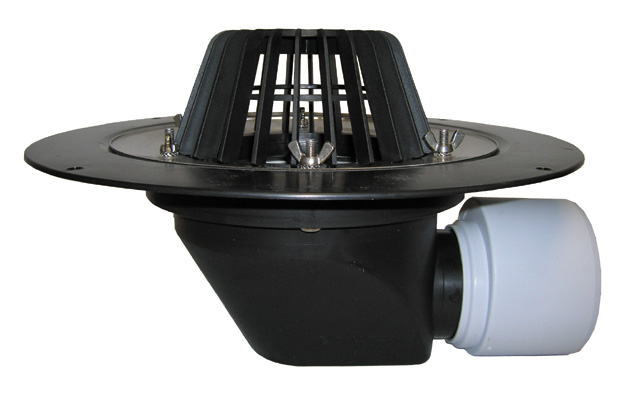

Скачать страницуКровельная воронка для неэксплуатируемой кровли с листвоуловителем, теплоизоляцией, обжимным фланцем, горизонтальным выпуском
Технические данные:
Материал составных частей
HL64
HL062.1E
HL0317.4E
HL062.3E
HL062.4E
HL64-K
HL350
Удлинитель d 145 мм для трапов, кровельных воронок и надставного элемента HL350, высотой 155 мм
HL84.CU
Гидроизоляционный комплект, 220 х 155 мм состоящий из уплотнительных колец из синтетического материала и медного листа 500 х 500 мм.
HL84.E
Гидроизоляционный комплект, 220 х 155 мм состоящий из уплотнительных колец из синтетического материала и оцинкованного стального листа 500 х 500 мм.
HL160
Дренажный фланец для приёма потока воды с гидроизоляции на инверсионной кровле, d 170
HL161
Дренажный фланец с переходником, предназначен для соединения лотка с кровельной воронкой на уровне гидроизоляции или соединения воронок серии HL62, HL64 и HL69 с надставными элементами серии HL65
HL175
Листвоуловитель из высококачественной стали
HL65F
Надставной элемент из полипропилена, с уплотнительным резиновым кольцом, высотой 345 мм, применяется для герметичного соединения с гидроизоляцией из FPO полотна, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN125
HL9/7/8
Переходник DN75/DN80 предназначен для соединения канализационного оборудования из пластика, а также безнапорной канализационной трубы из ПВХ или ПП со стальной трубой или с чугунной безраструбной трубой (SML).
HL635N
Дренажный и инспекционный колодец HL635N для зеленых, гравийных крыш и террас с пластиковой рамой и навинчивающейся пластиковой решеткой. Позволяет легко производить ревизию и проверку водостоков на крыше. Высота изменяется с 68 до 200 мм. Класс нагрузки K3- макс. 300 кг.
HL0635N.2
Решётка из оцинкованной стали для инспекционного и дренажного колодца HL635N(.0). Класс нагрузки L15-A15-макс. 1,5 т.
HL0635N.3
Глухая пластмассовая крышка для дренажного и инспекционного колодца HL635N(.0), разработанная специально для кровель с ограничением скорости отведения дождевой воды.
HL636N
Удлинитель для дренажного и инспекционного колодца HL635N(.0
HL9/1
Переходник DN110 c поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь
HL9/7
Переходник DN75 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь
HL9/7/1
Переходник DN75/110 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь
HL65H
Надставной элемент с гидроизоляционным полимербитумным полотном 500 х 500 мм и уплотнительным резиновым кольцом, высотой 345 мм, применяется для герметичного соединения с гидроизоляцией на основе битума, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN125
HL65
Надставной элемент с обжимным фланцем из нержавеющей стали и уплотнительным резиновым кольцом, высотой 345 мм, применяется для герметичного соединения с гидроизоляцией, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN125
HL65P
Надставной элемент из поливинилхлорида, с уплотнительным резиновым кольцом, высотой 345 мм, применяется для герметичного соединения с гидроизоляцией из ПВХ мембран, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN125
HL350.0
Надставной элемент d 145 с профилированным фланцем, применяется для подхвата второго уровня гидроизоляции. Подходит к кровельным воронкам серий HL62, HL64 и HL69.
HL350.1
Надставной элемент d 145 мм с обжимным фланцем, с дренажным кольцом для приема потока воды и комплектом монтажа, применяется для подхвата второго уровня гидроизоляции или геотекстиля на инверсионной кровле, высотой 220 мм
Сертификат соответствия на продукцию HL российского производства OOO "ХЛ-РУС" каталог 31/RUS
Сертификат соответствия на продукцию HL российского производства OOO "ХЛ-РУС" каталог 33/RUS
Технические параметры
Технические данные:
Материал составных частей
Паспорт
Составные части
HL062.1E
Листвоуловитель
HL0317.4E
Переходник
HL062.3E
Фланец из высококачественной стали
HL062.4E
Барашковая гайка (6 шт.)
HL64-K
корпус
Доп. оборудование
HL350
Удлинитель d 145 мм для трапов, кровельных воронок и надставного элемента HL350, высотой 155 мм
HL84.CU
Гидроизоляционный комплект, 220 х 155 мм состоящий из уплотнительных колец из синтетического материала и медного листа 500 х 500 мм.
HL84.E
Гидроизоляционный комплект, 220 х 155 мм состоящий из уплотнительных колец из синтетического материала и оцинкованного стального листа 500 х 500 мм.
HL160
Дренажный фланец для приёма потока воды с гидроизоляции на инверсионной кровле, d 170
HL161
Дренажный фланец с переходником, предназначен для соединения лотка с кровельной воронкой на уровне гидроизоляции или соединения воронок серии HL62, HL64 и HL69 с надставными элементами серии HL65
HL175
Листвоуловитель из высококачественной стали
HL65F
Надставной элемент из полипропилена, с уплотнительным резиновым кольцом, высотой 345 мм, применяется для герметичного соединения с гидроизоляцией из FPO полотна, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN125
HL9/7/8
Переходник DN75/DN80 предназначен для соединения канализационного оборудования из пластика, а также безнапорной канализационной трубы из ПВХ или ПП со стальной трубой или с чугунной безраструбной трубой (SML).
HL635N
Дренажный и инспекционный колодец HL635N для зеленых, гравийных крыш и террас с пластиковой рамой и навинчивающейся пластиковой решеткой. Позволяет легко производить ревизию и проверку водостоков на крыше. Высота изменяется с 68 до 200 мм. Класс нагрузки K3- макс. 300 кг.
HL0635N.2
Решётка из оцинкованной стали для инспекционного и дренажного колодца HL635N(.0). Класс нагрузки L15-A15-макс. 1,5 т.
HL0635N.3
Глухая пластмассовая крышка для дренажного и инспекционного колодца HL635N(.0), разработанная специально для кровель с ограничением скорости отведения дождевой воды.
HL636N
Удлинитель для дренажного и инспекционного колодца HL635N(.0
HL9/1
Переходник DN110 c поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь
HL9/7
Переходник DN75 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь
HL9/7/1
Переходник DN75/110 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь
HL65H
Надставной элемент с гидроизоляционным полимербитумным полотном 500 х 500 мм и уплотнительным резиновым кольцом, высотой 345 мм, применяется для герметичного соединения с гидроизоляцией на основе битума, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN125
HL65
Надставной элемент с обжимным фланцем из нержавеющей стали и уплотнительным резиновым кольцом, высотой 345 мм, применяется для герметичного соединения с гидроизоляцией, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN125
HL65P
Надставной элемент из поливинилхлорида, с уплотнительным резиновым кольцом, высотой 345 мм, применяется для герметичного соединения с гидроизоляцией из ПВХ мембран, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN125
HL350.0
Надставной элемент d 145 с профилированным фланцем, применяется для подхвата второго уровня гидроизоляции. Подходит к кровельным воронкам серий HL62, HL64 и HL69.
HL350.1
Надставной элемент d 145 мм с обжимным фланцем, с дренажным кольцом для приема потока воды и комплектом монтажа, применяется для подхвата второго уровня гидроизоляции или геотекстиля на инверсионной кровле, высотой 220 мм
Альтернативные варианты
HL64.1
Кровельная воронка DN75/110 горизонтальный выпуск с зажимным элементом и подогревом (10-30Вт/230В).
HL64H
Кровельная воронка DN75/110 горизонтальный с битумным полотном.
HL64B
Кровельная воронка DN75/110 горизонтальный с зажимным элементом. Проходная - 148х148мм/137х137мм
Сертификаты
Сертификат соответствия на продукцию HL российского производства OOO "ХЛ-РУС" каталог 31/RUS
от 17.11.2022 г. (действителен до 16.11.2025 г.)
Сертификат соответствия № РОСС.RU.НА39.H001225 от 17.11.2022 (действителен до 16.11.2025, изготовитель ООО "ХЛ-РУС")
Сертификат соответствия на продукцию HL российского производства OOO "ХЛ-РУС" каталог 33/RUS
от 05.03.2024 г. (действителен до 04.03.2027 г.)
Сертификат соответствия № РОСС RU.32748.04ЭП30.ОС16.00073 от 05.03.2024 (действителен до 04.03.2027, изготовитель ООО ХЛ-РУС)
