HL65P

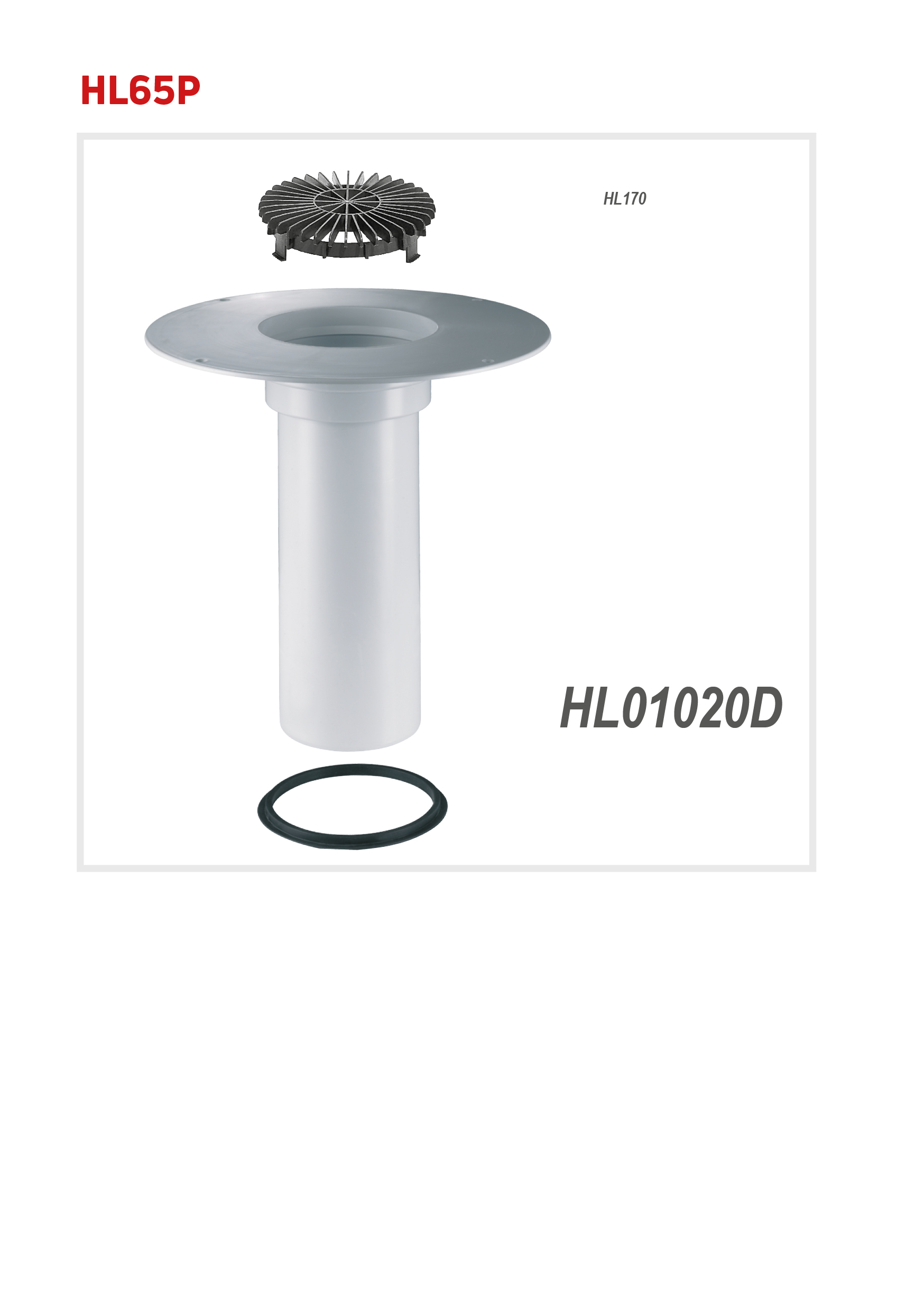

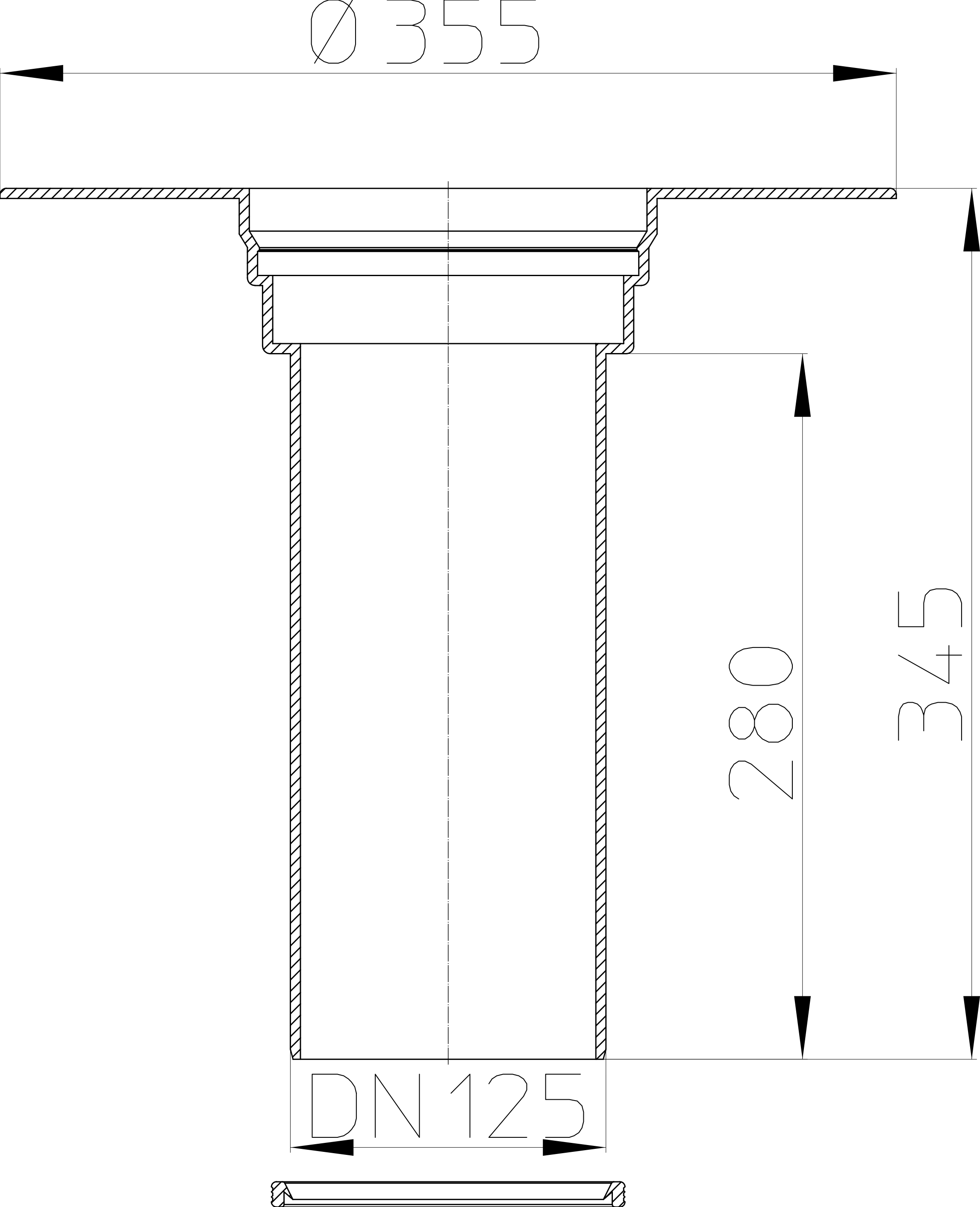

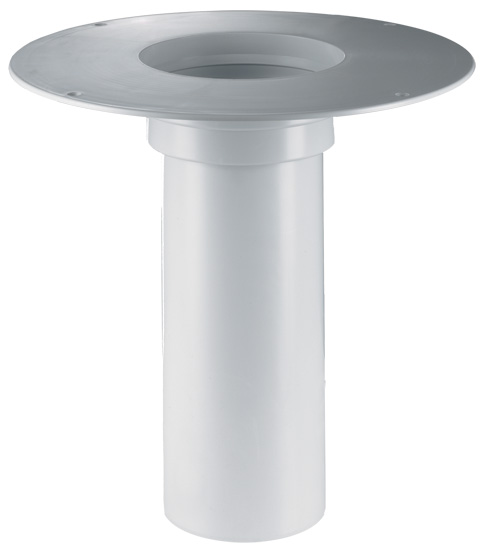

Скачать страницуНадставной элемент из поливинилхлорида, с уплотнительным резиновым кольцом, высотой 345 мм, применяется для герметичного соединения с гидроизоляцией из ПВХ мембран, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN125
Технические данные:
Материал составных частей
HL65P
HL170
HL01020D
HL350
Удлинитель Ø145 мм для трапов, кровельных воронок и надставного элемента HL350, высотой 155мм
HL160
Дренажный фланец для приёма потока воды с гидроизоляции на инверсионной кровле Ø170 мм
HL175
Листвоуловитель из высококачественной стали
HL66
Надставной элемент DN145 с подрамниками из высококачественной стали 150 х 150 мм и решеткой из высококачественной стали 138 х 138 мм с двумя винтами. Общая высота 219 мм, высота подрамника - 15 мм.
HL66.1
Надставной элемент DN145 с подрамниками из высококачественной стали (V4A) 150 х 150 мм и решеткой из высококачественной стали (V4A) 138 х 138 мм с двумя винтами, с поверхностью, которая препятствует скольжению. Общая высота - 205 мм, высота подрамников - 15 мм.
HL66.9
Надставной элемент DN145 с подрамником из полипропилена 147 х 147 мм и решеткой из нержавеющей 138 х 138 мм. Общая высота - 90 мм, высота рам - 10 мм.
HL062.1E
Листвоуловитель
HL062B.3E
Дренажное кольцо Ø150 мм
HL67
Надставной элемент DN145 с подрамником из высококачественной стали d 155 мм (V4A) и круглой решеткой d 145 мм. Общая высота - 150 мм, высота рам - 7 мм.
HL350.0
Надставной элемент Ø145 с профилированным фланцем, применяется для подхвата второго уровня гидроизоляции.
Подходит к кровельным воронкам серий HL62, HL64 и HL69.
HL350.1H
Надставной элемент Ø145 мм с гидроизоляционным полимербитумным полотном Ø500мм.
Применяется для подхвата второго уровня гидроизоляции, высотой монтажа 200мм
HL65F
Надставной элемент из полипропилена, с уплотнительным резиновым кольцом, высотой 345 мм, применяется для герметичного соединения с гидроизоляцией из FPO полотна, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN125
HL65H
Надставной элемент с гидроизоляционным полимербитумным полотном 500 х 500 мм и уплотнительным резиновым кольцом, высотой 345 мм, применяется для герметичного соединения с гидроизоляцией на основе битума, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN125
HL65
Надставной элемент с обжимным фланцем из нержавеющей стали и уплотнительным резиновым кольцом высотой 345мм.
Применяется для герметичного соединения с гидроизоляцией, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN125
Технические параметры
Технические данные:
Материал составных частей
Паспорт
Составные части
HL170
Решетка-листвоуловитель d 170 мм
HL01020D
Губчатая прокладка DN125
Доп. оборудование
HL350
Удлинитель Ø145 мм для трапов, кровельных воронок и надставного элемента HL350, высотой 155мм
HL160
Дренажный фланец для приёма потока воды с гидроизоляции на инверсионной кровле Ø170 мм
HL175
Листвоуловитель из высококачественной стали
HL66
Надставной элемент DN145 с подрамниками из высококачественной стали 150 х 150 мм и решеткой из высококачественной стали 138 х 138 мм с двумя винтами. Общая высота 219 мм, высота подрамника - 15 мм.
HL66.1
Надставной элемент DN145 с подрамниками из высококачественной стали (V4A) 150 х 150 мм и решеткой из высококачественной стали (V4A) 138 х 138 мм с двумя винтами, с поверхностью, которая препятствует скольжению. Общая высота - 205 мм, высота подрамников - 15 мм.
HL66.9
Надставной элемент DN145 с подрамником из полипропилена 147 х 147 мм и решеткой из нержавеющей 138 х 138 мм. Общая высота - 90 мм, высота рам - 10 мм.
HL062.1E
Листвоуловитель
HL062B.3E
Дренажное кольцо Ø150 мм
HL67
Надставной элемент DN145 с подрамником из высококачественной стали d 155 мм (V4A) и круглой решеткой d 145 мм. Общая высота - 150 мм, высота рам - 7 мм.
HL350.0
Надставной элемент Ø145 с профилированным фланцем, применяется для подхвата второго уровня гидроизоляции.
Подходит к кровельным воронкам серий HL62, HL64 и HL69.
HL350.1H
Надставной элемент Ø145 мм с гидроизоляционным полимербитумным полотном Ø500мм.
Применяется для подхвата второго уровня гидроизоляции, высотой монтажа 200мм
Альтернативные варианты
HL65F
Надставной элемент из полипропилена, с уплотнительным резиновым кольцом, высотой 345 мм, применяется для герметичного соединения с гидроизоляцией из FPO полотна, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN125
HL65H
Надставной элемент с гидроизоляционным полимербитумным полотном 500 х 500 мм и уплотнительным резиновым кольцом, высотой 345 мм, применяется для герметичного соединения с гидроизоляцией на основе битума, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN125
HL65
Надставной элемент с обжимным фланцем из нержавеющей стали и уплотнительным резиновым кольцом высотой 345мм.
Применяется для герметичного соединения с гидроизоляцией, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN125
Сертификаты
Сертификат соответствия на продукцию HL, каталог 31/RUS
от 17.11.2022 г. (действителен до 16.11.2025 г.)
Сертификат соответствия № РОСС АТ.НА39.Н01221 от 17.11.2022 (действителен до 16.11.2025, изготовитель HL Hutterer & Lechner GmbH)
Сертификат соответствия на продукцию HL, каталог 33/RUS
от 05.03.2024 г. (действителен до 04.03.2027 г.)
Сертификат соответствия № РОСС RU.32748.04ЭП30.ОС16.00072 от 05.03.2024 (действителен до 04.03.2027, изготовитель HL Hutterer & Lechner GmbH)
Санитарно-эпидемиологическое заключение на сифоны, трапы, сточные устройства HL
от 15.12.2017 г. (действителен до г.)
Экспертное заключение (по результатам санитарно-эпидемиологической экспертизы продукции) №2246г/2017 от 15.12.2017 (изготовитель HL Hutterer & Lechner GmbH)
