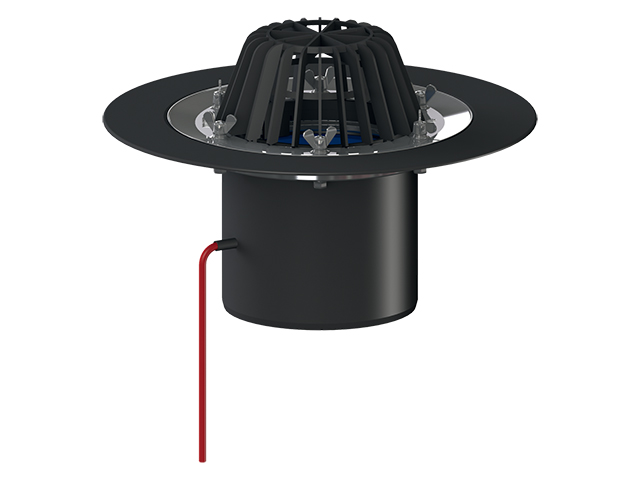

Кровельная воронка, с электрообогревом, с листвоуловителем, с теплоизоляцией, с обжимным фланцем из нержавеющей стали, с вертикальным выпуском DN 160

Технические данные:

Присоединительные размеры:
DN160
Пропускная способность, л/с:
14.10
Срок службы:
не менее 50 лет
Вес брутто, кг:
2.1
Объем, м3:
0.0266805
Максимальная разрешенная нагрузка, т:
0.15

Материал составных частей

Гайки:
Нержавеющая сталь
Корпус:
Полипропилен
Листвоуловитель:
Полипропилен
Обжимной фланец:
Нержавеющая сталь

HL62.1/5

HL170

HL062.3E

HL062.4E

HL062N.4E

HL062.1E

HL62.1/5-K

HL350

Удлинитель для трапов, кровельных воронок и надставного элемента HL350, высотой 155мм

HL84.CU

Уплотнительный комплект с медным листом d 500мм

HL84.E

Уплотнительный комплект со сцинкованым стальным листом d 500мм.

HL84.H

Уплотнительный комплект с битумным полотном d 500мм.

HL160

Дренажный фланец для приёма потока воды с гидроизоляции на инверсионной кровле, Ø 170

HL161

Дренажный фланец с переходником, предназначен для соединения лотка с кровельной воронкой на уровне гидроизоляции или соединения воронки с надставными элементами серии HL65

HL175

Листвоуловитель из высококачественной стали

HL65F

Надставной элемент из полипропилена, с уплотнительным резиновым кольцом, высотой 345мм, применяется для герметичного соединения с гидроизоляцией из FPO полотна, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN 125

HL635N

Дренажный и инспекционный колодец для "зелёных" и эксплуатируемых кровель и кровель с пригрузом из гравия, с пластиковым подрамником и пластиковой решёткой

HL0635N.1

Пластиковая решётка для дренажного и инспекционного колодца HL635N(.0)

HL635N.0

Дренажный и инспекционный колодец для "зелёных" и эксплуатируемых кровель и кровель с пригрузом из гравия, с пластиковым подрамником, без решётки

HL0635N.2

Решётка из оцинкованной стали для дренажного и инспекционного колодца HL635N(.0)

HL0635N.3

Глухая пластмассовая крышка для дренажного и инспекционного колодца HL635N(.0)

HL636N

Удлинитель для дренажного и инспекционного колодца HL635N(.0

HL65H

Надставной элемент с гидроизоляционным полимербитумным полотном и уплотнительным резиновым кольцом, высотой 345мм, применяется для герметичного соединения с гидроизоляцией на основе битума, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN 125

HL65

Надставной элемент с обжимным фланцем из нержавеющей стали и уплотнительным резиновым кольцом, высотой 345мм, применяется для герметичного соединения с гидроизоляцией, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN 125

HL65P

Надставной элемент из поливинилхлорида, с уплотнительным резиновым кольцом, высотой 345мм, применяется для герметичного соединения с гидроизоляцией из ПВХ мембран, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN 125

HL350.0

Надставной элемент с профилированным фланцем, применяется для подхвата второго уровня гидроизоляции

HL350.1

Надставной элемент с обжимным фланцем, с дренажным кольцом для приема потока воды и комплектом монтажа, применяется для подхвата второго уровня гидроизоляции или геотекстиля на инверсионной кровле, высотой 220мм

HL350.1H

Надставной элемент с гидроизоляционным полимербитумным полотном, применяется для подхвата второго уровня гидроизоляции, высотой 225мм

HL62.1P/5

Кровельная воронка с листвоуловителем, с теплоизоляцией, с корпусом из поливинилхлорида для приклейки ПВХ мембраны, с вертикальным выпуском DN160 и с электроподогревом (10-30Вт/230В)

HL62.1H/5

Кровельная воронка DN160 с битумным полотном и подогревом (10-30Вт/230В)

HL62.1B/5

Кровельная воронка с вертикальным выпуском, с надставным элементом из ПП и решеткой из нержавеющей стали, с зажимным профилированным фланцем из нержавеющей стали, DN160.

Сертификат соответствия на продукцию HL, каталог 31/RUS

Сертификат соответствия на продукцию HL, каталог 33/RUS

Декларация о соответствии на кровельные воронки с электрообогревом (изготовитель HL Hutterer & Lechner GmbH)

Санитарно-эпидемиологическое заключение на сифоны, трапы, сточные устройства HL

Технические параметры

Технические данные:

Присоединительные размеры:
DN160
Пропускная способность, л/с:
14.10
Срок службы:
не менее 50 лет
Вес брутто, кг:
2.1
Объем, м3:
0.0266805
Максимальная разрешенная нагрузка, т:
0.15

Материал составных частей

Гайки:
Нержавеющая сталь
Корпус:
Полипропилен
Листвоуловитель:
Полипропилен
Обжимной фланец:
Нержавеющая сталь

Паспорт

HL62.1/5

Составные части

HL170

Решетка-листвоуловитель d 170 мм

HL062.3E

Фланец из высококачественной стали

HL062.4E

Барашковая гайка (6 шт.)

HL062N.4E

Шестигранные гайки - 6 шт.

HL062.1E

HL62.1/5-K

Корпус воронки HL62.1/5

Доп. оборудование

HL350

Удлинитель для трапов, кровельных воронок и надставного элемента HL350, высотой 155мм

HL84.CU

Уплотнительный комплект с медным листом d 500мм

HL84.E

Уплотнительный комплект со сцинкованым стальным листом d 500мм.

HL84.H

Уплотнительный комплект с битумным полотном d 500мм.

HL160

Дренажный фланец для приёма потока воды с гидроизоляции на инверсионной кровле, Ø 170

HL161

Дренажный фланец с переходником, предназначен для соединения лотка с кровельной воронкой на уровне гидроизоляции или соединения воронки с надставными элементами серии HL65

HL175

Листвоуловитель из высококачественной стали

HL65F

Надставной элемент из полипропилена, с уплотнительным резиновым кольцом, высотой 345мм, применяется для герметичного соединения с гидроизоляцией из FPO полотна, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN 125

HL635N

Дренажный и инспекционный колодец для "зелёных" и эксплуатируемых кровель и кровель с пригрузом из гравия, с пластиковым подрамником и пластиковой решёткой

HL0635N.1

Пластиковая решётка для дренажного и инспекционного колодца HL635N(.0)

HL635N.0

Дренажный и инспекционный колодец для "зелёных" и эксплуатируемых кровель и кровель с пригрузом из гравия, с пластиковым подрамником, без решётки

HL0635N.2

Решётка из оцинкованной стали для дренажного и инспекционного колодца HL635N(.0)

HL0635N.3

Глухая пластмассовая крышка для дренажного и инспекционного колодца HL635N(.0)

HL636N

Удлинитель для дренажного и инспекционного колодца HL635N(.0

HL65H

Надставной элемент с гидроизоляционным полимербитумным полотном и уплотнительным резиновым кольцом, высотой 345мм, применяется для герметичного соединения с гидроизоляцией на основе битума, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN 125

HL65

Надставной элемент с обжимным фланцем из нержавеющей стали и уплотнительным резиновым кольцом, высотой 345мм, применяется для герметичного соединения с гидроизоляцией, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN 125

HL65P

Надставной элемент из поливинилхлорида, с уплотнительным резиновым кольцом, высотой 345мм, применяется для герметичного соединения с гидроизоляцией из ПВХ мембран, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN 125

HL350.0

Надставной элемент с профилированным фланцем, применяется для подхвата второго уровня гидроизоляции

HL350.1

Надставной элемент с обжимным фланцем, с дренажным кольцом для приема потока воды и комплектом монтажа, применяется для подхвата второго уровня гидроизоляции или геотекстиля на инверсионной кровле, высотой 220мм

HL350.1H

Надставной элемент с гидроизоляционным полимербитумным полотном, применяется для подхвата второго уровня гидроизоляции, высотой 225мм

Альтернативные варианты

HL62.1P/5

Кровельная воронка с листвоуловителем, с теплоизоляцией, с корпусом из поливинилхлорида для приклейки ПВХ мембраны, с вертикальным выпуском DN160 и с электроподогревом (10-30Вт/230В)

HL62.1H/5

Кровельная воронка DN160 с битумным полотном и подогревом (10-30Вт/230В)

HL62.1B/5

Кровельная воронка с вертикальным выпуском, с надставным элементом из ПП и решеткой из нержавеющей стали, с зажимным профилированным фланцем из нержавеющей стали, DN160.

Сертификаты

Сертификат соответствия на продукцию HL, каталог 31/RUS

от 17.11.2022 г. (действителен до 16.11.2025 г.)

Сертификат соответствия № РОСС АТ.НА39.Н01221 от 17.11.2022 (действителен до 16.11.2025, изготовитель HL Hutterer & Lechner GmbH)

Сертификат соответствия на продукцию HL, каталог 33/RUS

от 23.01.2024 г. (действителен до 22.01.2027 г.)

Сертификат соответствия № РОСС RU.32001.04ИБФ1.ОСП28.46007 от 23.01.2024 (действителен до 22.01.2027, изготовитель HL Hutterer & Lechner GmbH)

Декларация о соответствии на кровельные воронки с электрообогревом (изготовитель HL Hutterer & Lechner GmbH)

от 09.03.2022 г. (действителен до 01.03.2025 г.)

Декларация о соответствии ЕАЭС № RU Д-АТ.PA02.В.19137/22 от 09.03.2022 (действителен до 01.03.2025, изготовитель HL Hutterer & Lechner GmbH)

Санитарно-эпидемиологическое заключение на сифоны, трапы, сточные устройства HL

от 15.12.2017 г. (действителен до  г.)

Экспертное заключение (по результатам санитарно-эпидемиологической экспертизы продукции) №2246г/2017 от 15.12.2017 (изготовитель HL Hutterer & Lechner GmbH)
