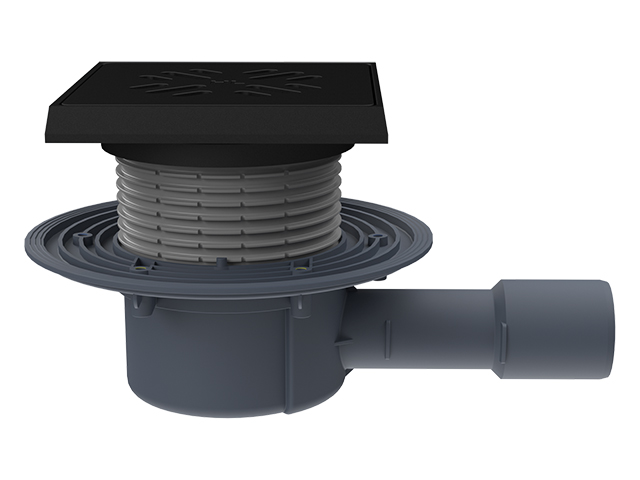

HL510NG

Трап для внутренних помещений с чугунной решеткой 137*137 мм в чугунном подрамнике 150*150 мм, высотой гидрозатвора 50мм и с горизонтальным выпуском DN40/50. Строительная защита во время монтажа в комплекте.

Технические данные:

Высота монтажа:

93 мм

Присоединительные размеры:

DN40/50

Пропускная способность, л/с:

0.55

Срок службы:

не менее 50 лет

Все параметры

Файлы для скачивания:

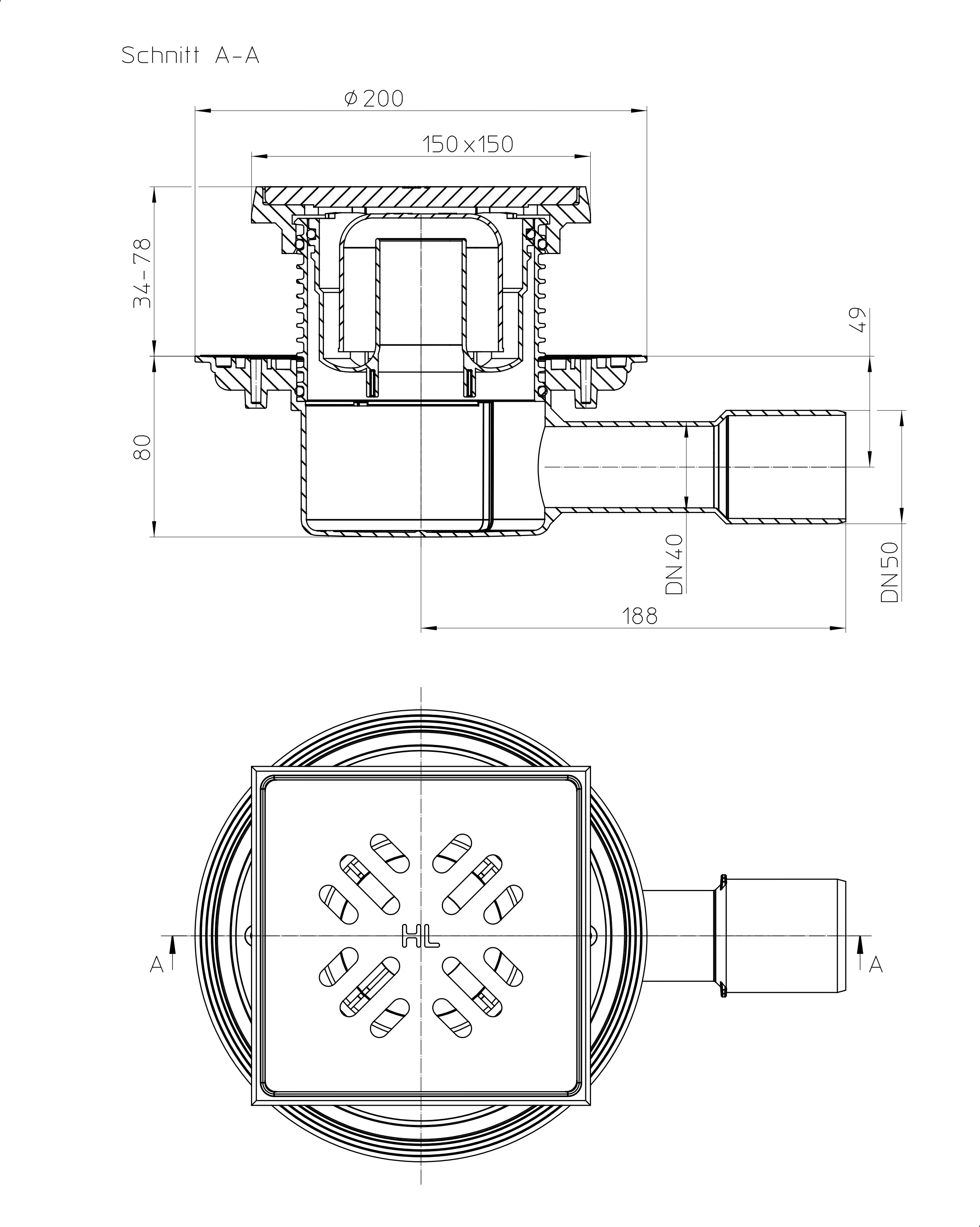

Технические данные:

Высота монтажа:

93 мм

Присоединительные размеры:

DN40/50

Пропускная способность, л/с:

0.55

Срок службы:

не менее 50 лет

Вес брутто, кг:

2.62

Надставной элемент:

34-78 мм/150 x 150 мм

Объем, м3:

0.010288125

Решетка:

137 x 137 мм

Максимальная разрешенная нагрузка, т:

1.5

Материал составных частей

Корпус:

Полипропилен

Материал решётки:

Чугун

Надставной элемент:

Полипропилен

Подрамник:

Чугун

Сифон:

Полипропилен
