HL72.1H

HL72.1H

Скачать страницу

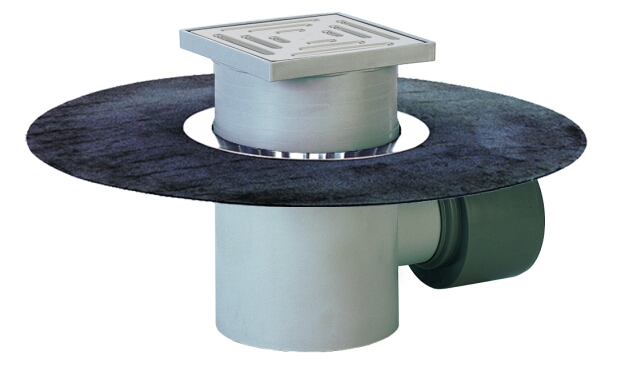

Трап с решёткой 147*147 мм в подрамнике 150*150 мм, с гидроизоляционным полимербитумным полотном, с сеткой для улавливания мусора, высотой гидрозатвора 60мм и горизонтальным выпуском

Технические данные:

Высота монтажа:
170 мм
Присоединительные размеры:
DN75/110
Пропускная способность, л/с:
1,5 л/сек
Срок службы:
не менее 50 лет
Все параметры

Файлы для скачивания:

Технические данные:

Высота монтажа:
170 мм
Присоединительные размеры:
DN75/110
Пропускная способность, л/с:
1,5 л/сек
Срок службы:
не менее 50 лет
Вес брутто, кг:
2.57
Надставной элемент:
20-70мм/147x147мм
Объем, м3:
0.0266805
Решетка:
пластик 138x138 мм
Максимальная разрешенная нагрузка, т:
0.3

Материал составных частей

Корпус:
полипропилен

HL72.1H

pdf
174.38 Kb
Скачать pdf

HL72.1KH

HL66.4

HL0317.4E

HL66

HL0317.2E

HL0317.5E

HL350.2

Удлинитель для трапов, кровельных воронок и надставного элемента HL350.0 с дополнительным боковым отводом DN 40, высотой 155мм

HL350

Удлинитель для трапов, кровельных воронок и надставного элемента HL350, высотой 155мм

HL160

Дренажный фланец для приёма потока воды с гидроизоляции на инверсионной кровле, Ø 170

HL350.1

Надставной элемент с обжимным фланцем, с дренажным кольцом для приема потока воды и комплектом монтажа, применяется для подхвата второго уровня гидроизоляции или геотекстиля на инверсионной кровле, высотой 220мм

HL350.1H

Надставной элемент с гидроизоляционным полимербитумным полотном, применяется для подхвата второго уровня гидроизоляции, высотой 225мм

Сертификат соответствия на продукцию HL, каталог 31/RUS

pdf
3 058.09 Kb
Скачать pdf

Санитарно-эпидемиологическое заключение на сифоны, трапы, сточные устройства HL

pdf
2 294.49 Kb
Скачать pdf

Технические параметры

Технические данные:

Высота монтажа:
170 мм
Присоединительные размеры:
DN75/110
Пропускная способность, л/с:
1,5 л/сек
Срок службы:
не менее 50 лет
Вес брутто, кг:
2.57
Надставной элемент:
20-70мм/147x147мм
Объем, м3:
0.0266805

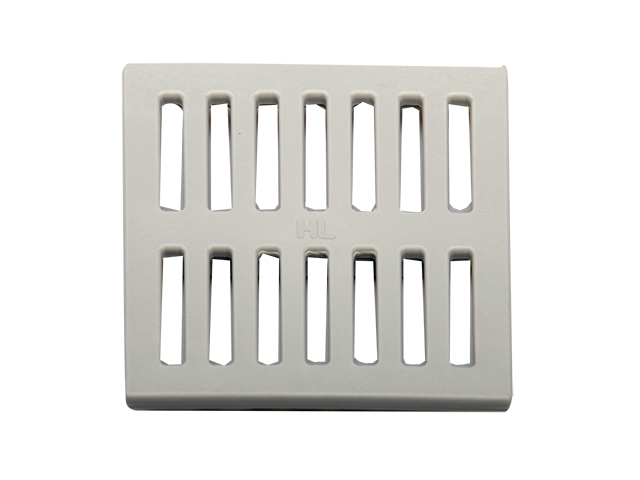

Решетка:
пластик 138x138 мм
Максимальная разрешенная нагрузка, т:
0.3

Материал составных частей

Корпус:
полипропилен

Паспорт

HL72.1H

pdf
174.38 Kb
Скачать pdf

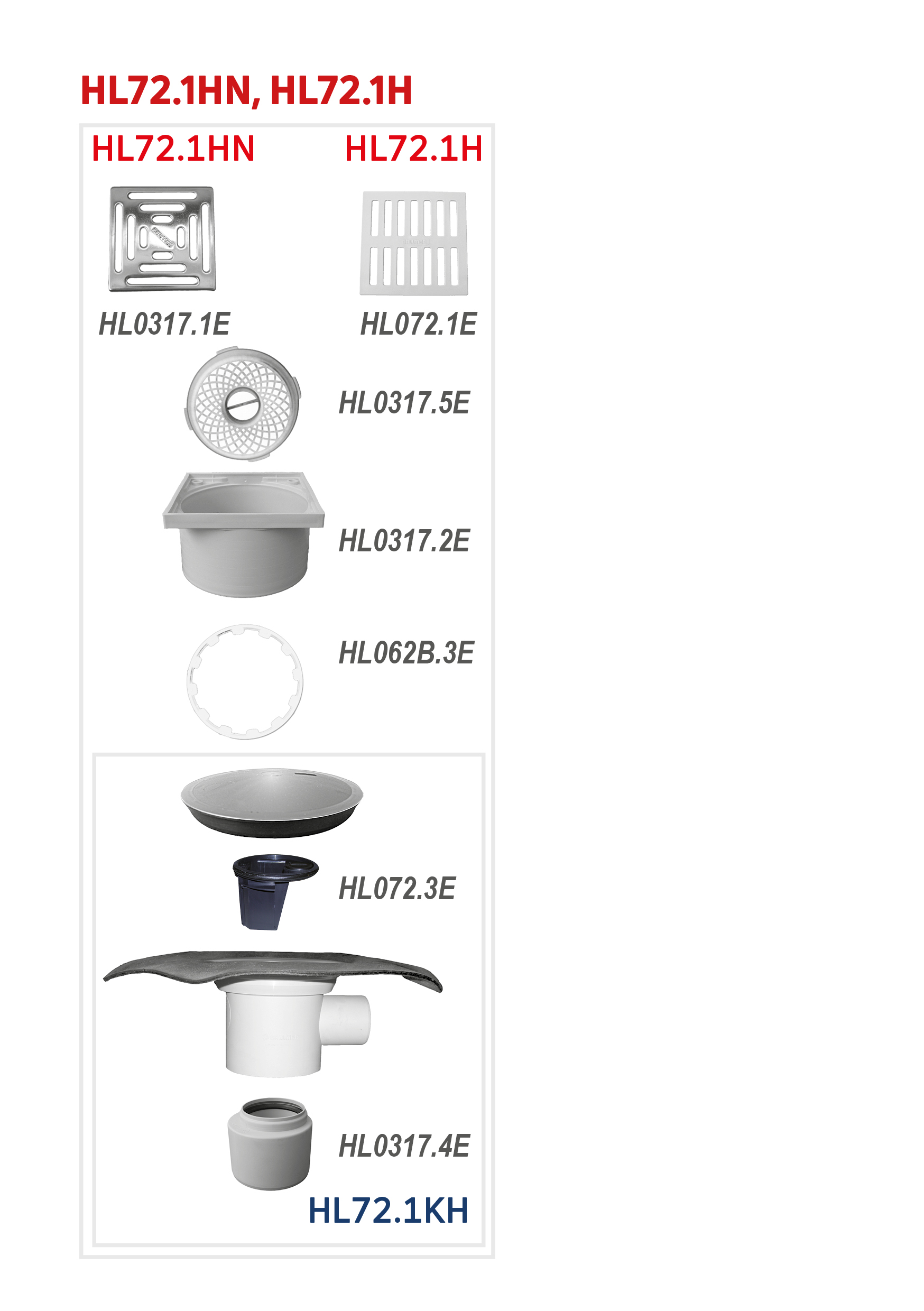

Составные части

HL72.1KH

HL66.4

HL0317.4E

Переходник

HL66

Надставной элемент с решеткой из нержавеющей стали "Quadra" 150*150мм с двумя винтами, высотой 205мм

HL0317.2E

HL0317.5E

Доп. оборудование

HL350.2

Удлинитель для трапов, кровельных воронок и надставного элемента HL350.0 с дополнительным боковым отводом DN 40, высотой 155мм

HL350

Удлинитель для трапов, кровельных воронок и надставного элемента HL350, высотой 155мм

HL160

Дренажный фланец для приёма потока воды с гидроизоляции на инверсионной кровле, Ø 170

HL350.1

Надставной элемент с обжимным фланцем, с дренажным кольцом для приема потока воды и комплектом монтажа, применяется для подхвата второго уровня гидроизоляции или геотекстиля на инверсионной кровле, высотой 220мм

HL350.1H

Надставной элемент с гидроизоляционным полимербитумным полотном, применяется для подхвата второго уровня гидроизоляции, высотой 225мм

Сертификаты

Сертификат соответствия на продукцию HL, каталог 31/RUS

от 17.11.2022 г. (действителен до 16.11.2025 г.)

Сертификат соответствия № РОСС АТ.НА39.Н01221 от 17.11.2022 (действителен до 16.11.2025, изготовитель HL Hutterer & Lechner GmbH)

Скачать pdf

Санитарно-эпидемиологическое заключение на сифоны, трапы, сточные устройства HL

от 15.12.2017 г. (действителен до  г.)

Экспертное заключение (по результатам санитарно-эпидемиологической экспертизы продукции) №2246г/2017 от 15.12.2017 (изготовитель HL Hutterer & Lechner GmbH)

Скачать pdf
