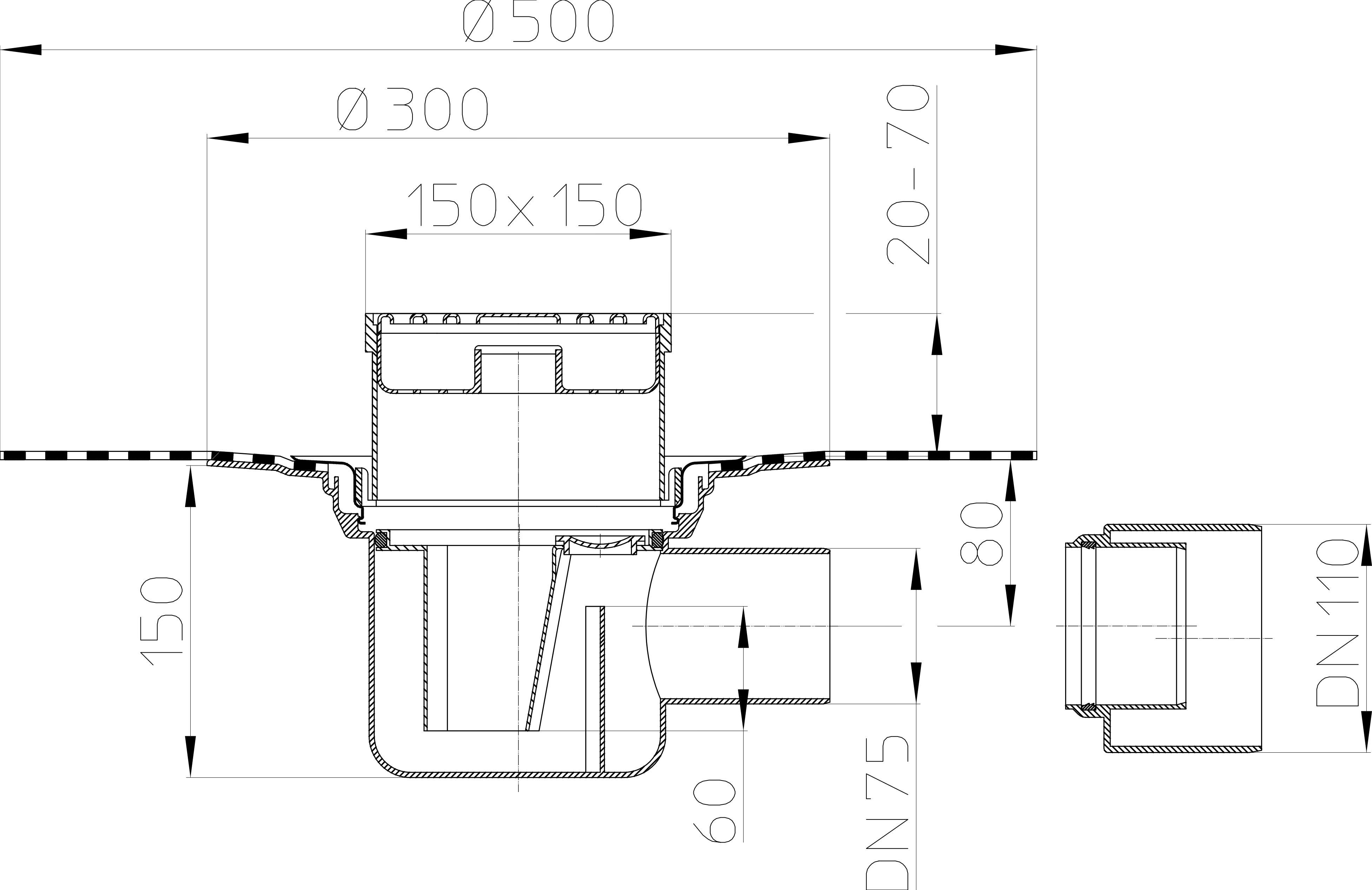

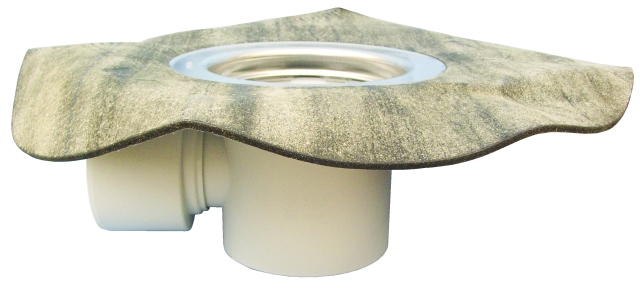

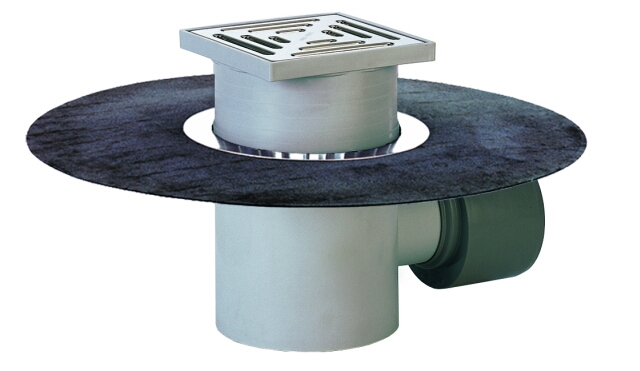

Трап с решёткой 147х147мм в подрамнике 150*150 мм, с гидроизоляционным полимербитумным полотном Ø 500 мм, с сеткой для улавливания мусора, высотой гидрозатвора 50мм, с горизонтальным выпуском

Технические данные:

Высота монтажа:
170 мм
Присоединительные размеры:
DN75/110
Пропускная способность, л/с:
1,5
Срок службы:
не менее 50 лет
Вес брутто, кг:
2.68
Надставной элемент:
20-70 мм/147x147 мм
Объем, м3:
0.0266805
Решетка:
138x138 мм
Максимальная разрешенная нагрузка, т:
0.3

Материал составных частей

Корпус:
Полипропилен/Полимербитумное полотно
Материал решётки:
Нержавеющая сталь
Надставной элемент:
Полипропилен
Подрамник:
Полипропилен

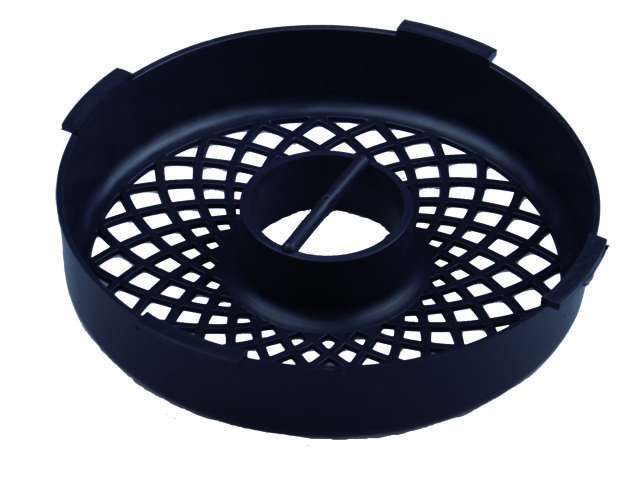

Сетка для мусора:
Полиэтилен
Сифон:
Полипропилен

HL72.1HN

HL72.1KH

HL66.3

HL0317.1E

HL062B.3E

HL071.4E

HL0317.4E

HL072.3E

HL66

HL0317.2E

HL0317.5E

HL350.2

Удлинитель d 145 мм для трапов, кровельных воронок и надставного элемента HL350.0 с дополнительным боковым отводом DN40, высотой 155 мм

HL350

Удлинитель Ø145 мм для трапов, кровельных воронок и надставного элемента HL350, высотой 155мм

HL160

Дренажный фланец для приёма потока воды с гидроизоляции на инверсионной кровле  Ø170 мм

HL350.1

Надставной элемент d 145 мм с обжимным фланцем, с дренажным кольцом для приема потока воды и комплектом монтажа.
Применяется для подхвата второго уровня гидроизоляции или геотекстиля на инверсионной кровле, высотой 220 мм

HL350.1H

Надставной элемент Ø145 мм с гидроизоляционным полимербитумным полотном Ø500мм.
Применяется для подхвата второго уровня гидроизоляции, высотой монтажа 200мм

HL72.1H

Трап с решёткой 147*147 мм в подрамнике 150*150 мм, с гидроизоляционным полимербитумным полотном, с сеткой для улавливания мусора, высотой гидрозатвора 60мм и горизонтальным выпуском

Сертификат соответствия на продукцию HL, каталог 31/RUS

Сертификат соответствия на продукцию HL, каталог 33/RUS

Санитарно-эпидемиологическое заключение на сифоны, трапы, сточные устройства HL

Технические параметры

Технические данные:

Высота монтажа:
170 мм
Присоединительные размеры:
DN75/110
Пропускная способность, л/с:
1,5
Срок службы:
не менее 50 лет
Вес брутто, кг:
2.68
Надставной элемент:
20-70 мм/147x147 мм
Объем, м3:
0.0266805
Решетка:
138x138 мм
Максимальная разрешенная нагрузка, т:
0.3

Материал составных частей

Корпус:
Полипропилен/Полимербитумное полотно
Материал решётки:
Нержавеющая сталь
Надставной элемент:
Полипропилен
Подрамник:
Полипропилен
Сетка для мусора:
Полиэтилен
Сифон:
Полипропилен

Паспорт

HL72.1HN

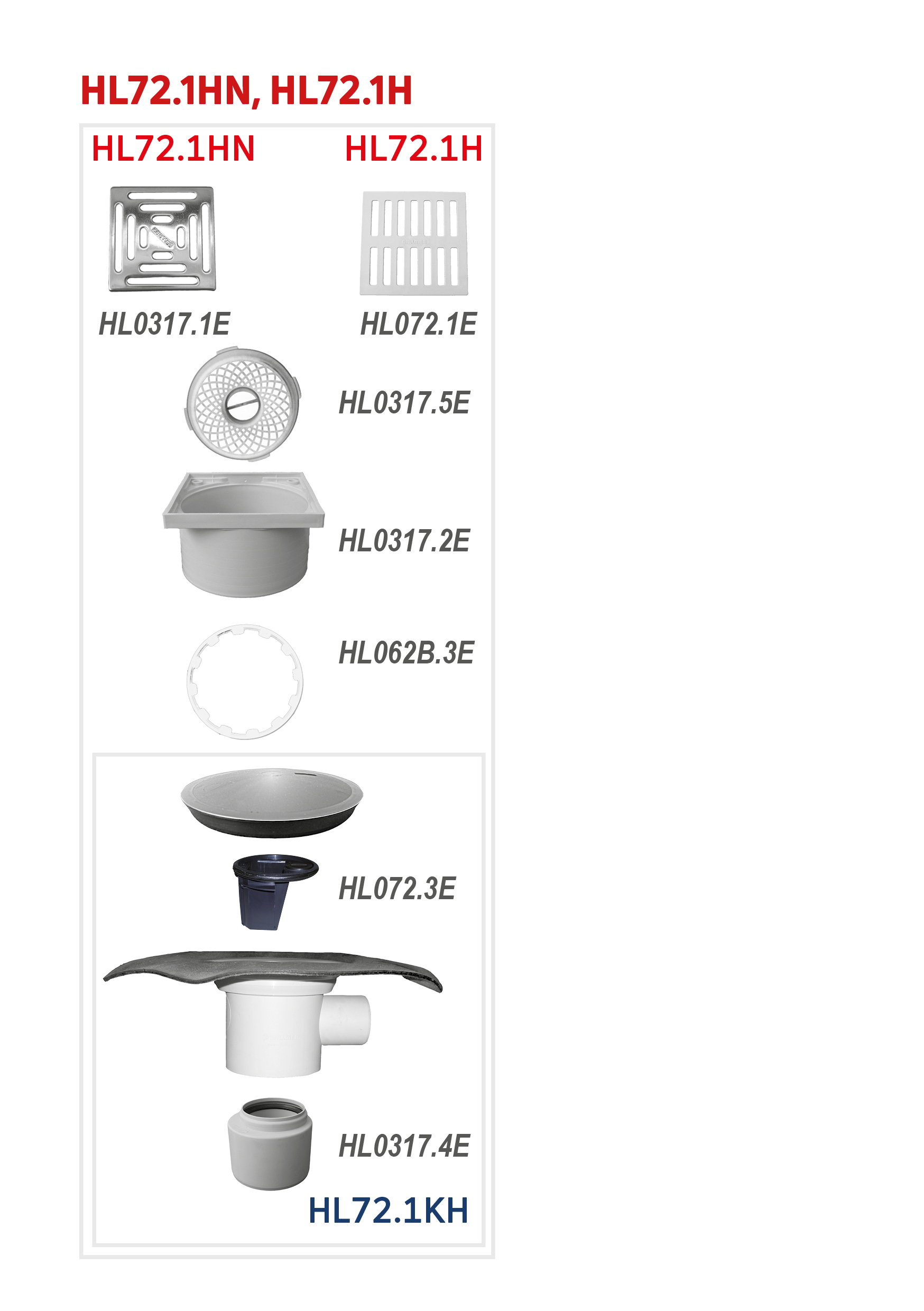

Составные части

HL72.1KH

HL66.3

HL0317.1E

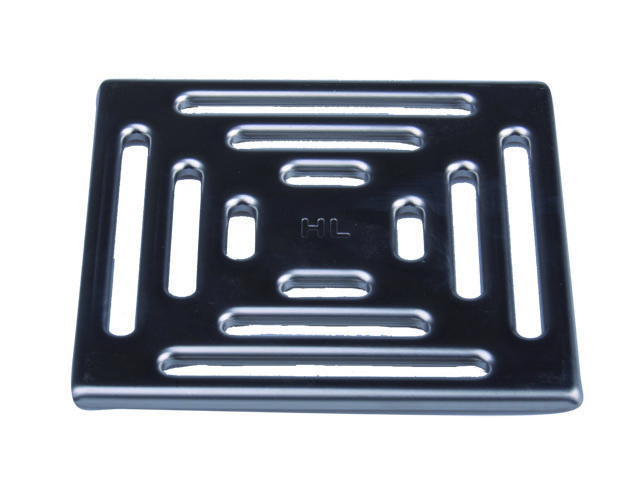

Решетка из нержавеющей стали 138*138 мм

HL062B.3E

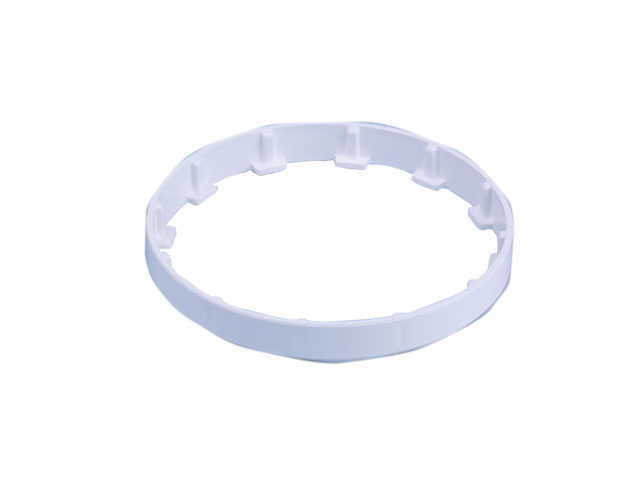

Дренажное кольцо

HL071.4E

для трапа HL71

HL0317.4E

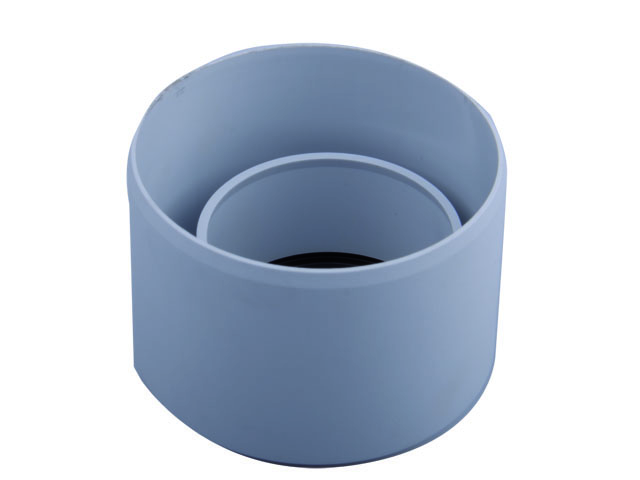

Переходник

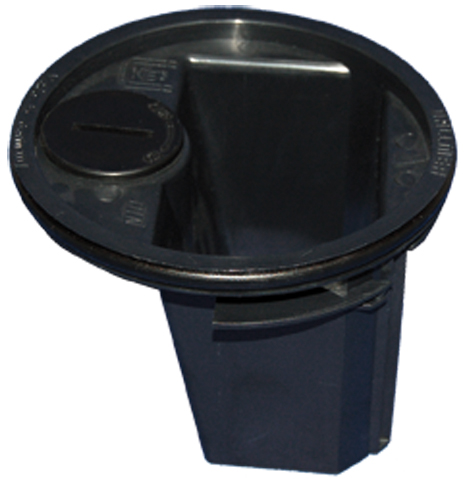

HL072.3E

для трапов серии HL72, HL72.1

HL66

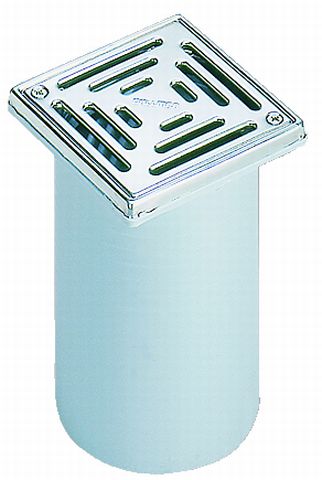

Надставной элемент с решеткой из нержавеющей стали "Quadra" 150*150мм с двумя винтами, высотой 205мм

HL0317.2E

HL0317.5E

Доп. оборудование

HL350.2

Удлинитель d 145 мм для трапов, кровельных воронок и надставного элемента HL350.0 с дополнительным боковым отводом DN40, высотой 155 мм

HL350

Удлинитель Ø145 мм для трапов, кровельных воронок и надставного элемента HL350, высотой 155мм

HL160

Дренажный фланец для приёма потока воды с гидроизоляции на инверсионной кровле  Ø170 мм

HL350.1

Надставной элемент d 145 мм с обжимным фланцем, с дренажным кольцом для приема потока воды и комплектом монтажа.
Применяется для подхвата второго уровня гидроизоляции или геотекстиля на инверсионной кровле, высотой 220 мм

HL350.1H

Надставной элемент Ø145 мм с гидроизоляционным полимербитумным полотном Ø500мм.
Применяется для подхвата второго уровня гидроизоляции, высотой монтажа 200мм

Альтернативные варианты

HL72.1H

Трап с решёткой 147*147 мм в подрамнике 150*150 мм, с гидроизоляционным полимербитумным полотном, с сеткой для улавливания мусора, высотой гидрозатвора 60мм и горизонтальным выпуском

Сертификаты

Сертификат соответствия на продукцию HL, каталог 31/RUS

от 17.11.2022 г. (действителен до 16.11.2025 г.)

Сертификат соответствия № РОСС АТ.НА39.Н01221 от 17.11.2022 (действителен до 16.11.2025, изготовитель HL Hutterer & Lechner GmbH)

Сертификат соответствия на продукцию HL, каталог 33/RUS

от 05.03.2024 г. (действителен до 04.03.2027 г.)

Сертификат соответствия № РОСС RU.32748.04ЭП30.ОС16.00072 от 05.03.2024 (действителен до 04.03.2027, изготовитель HL Hutterer & Lechner GmbH)

Санитарно-эпидемиологическое заключение на сифоны, трапы, сточные устройства HL

от 15.12.2017 г. (действителен до  г.)

Экспертное заключение (по результатам санитарно-эпидемиологической экспертизы продукции) №2246г/2017 от 15.12.2017 (изготовитель HL Hutterer & Lechner GmbH)
