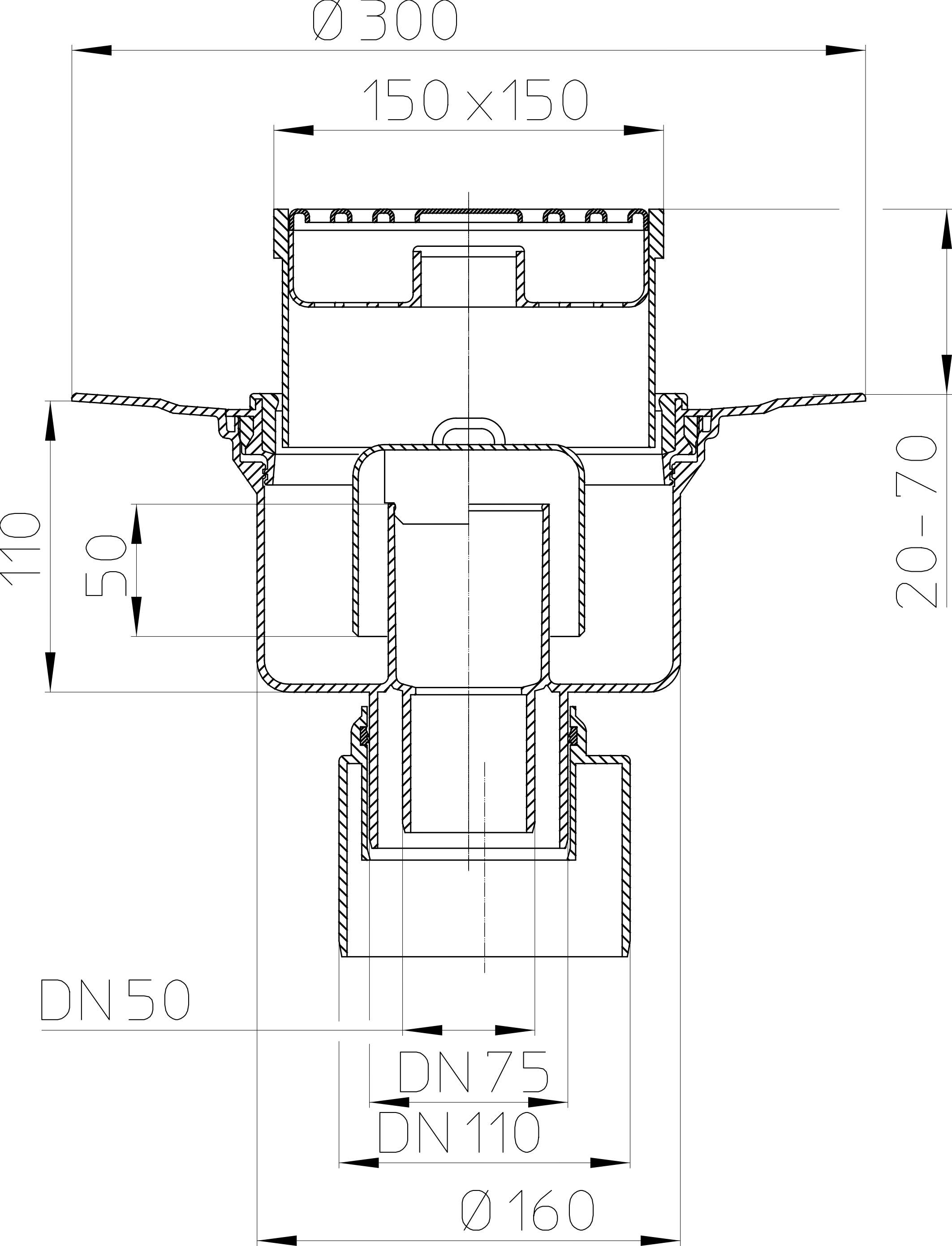

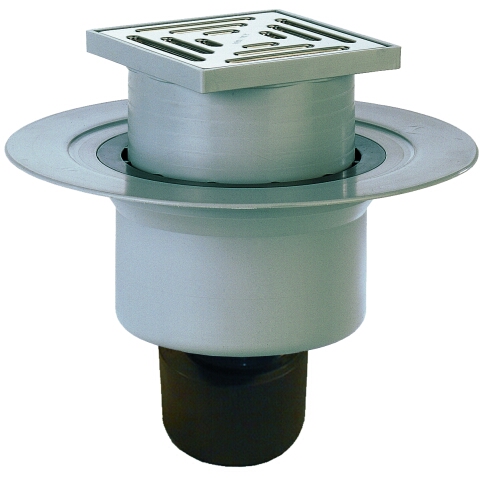

Трап для внутренних помещений с решёткой 147х147мм в подрамнике 150*150 мм, высотой гидрозатвора 50мм, с вертикальным выпуском

Технические данные:

Высота монтажа:
220 мм
Присоединительные размеры:
DN50/75/110
Пропускная способность, л/с:
1.80
Срок службы:
не менее 50 лет
Вес брутто, кг:
1.25
Надставной элемент:
20-70 мм / 147x147 мм
Объем, м3:
0.017209625
Решетка:
138 x 138 мм
Максимальная разрешенная нагрузка, т:
0.3

Материал составных частей

Корпус:
Полипропилен
Материал решётки:
Нержавеющая сталь
Надставной элемент:
Полипропилен
Подрамник:
Полипропилен
Сифон:
Полипропилен

HL317

HL317K

HL0317.1E

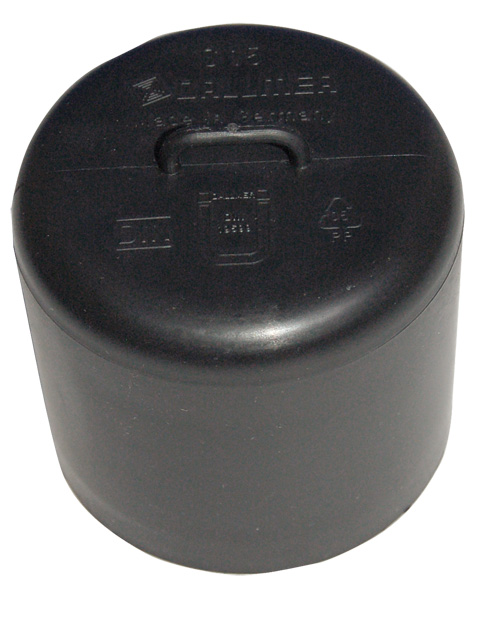

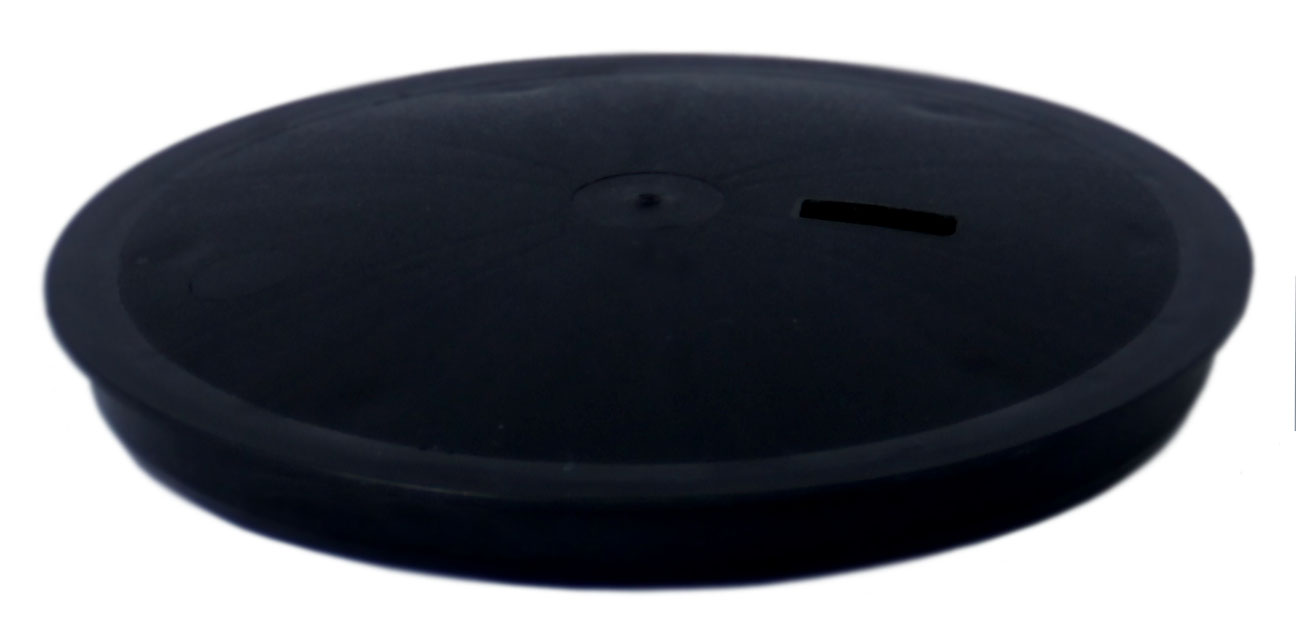

монтажная заглушка

HL0317.4E

HL01059D

HL0317.2E

HL0317.3E

HL0317.5E

HL350.2

Удлинитель d 145 мм для трапов, кровельных воронок и надставного элемента HL350.0 с дополнительным боковым отводом DN40, высотой 155 мм

HL350

Удлинитель Ø145 мм для трапов, кровельных воронок и надставного элемента HL350, высотой 155мм

HL84.0

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали 220 х 155 мм,  уплотнительного кольца из синтетического материала и дренажного кольца из ПП для приема воды. Монтажная заглушка в комплекте.

HL84

Гидроизоляционный комплект состоящий из обжимного фланца из нержавеющей стали 220 х 155 мм с гидроизоляционной EPDM мембраной 500 х 500 мм, с дренажным кольцом из ПП для приема потока воды. Строительная защита во время монтажа в комплекте.

HL84.M

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали 220 х 155 мм, резинового уплотнительного кольца, полотна из термопластичного эластомера 500 х 500 мм для наклеивания керамических покрытий на тонкий слой мастики или нанесения двухкомпонентной эпоксидной смолы и комплекта саморезов

HL160

Дренажный фланец для приёма потока воды с гидроизоляции на инверсионной кровле  Ø170 мм

HL0540I

Дизайн-решётка из нержавеющей стали с вкладышем для керамической плитки для трапа HL540

HL066C.1E

Решетка из высококачественно стали (V4A) "Cut" 138х138мм

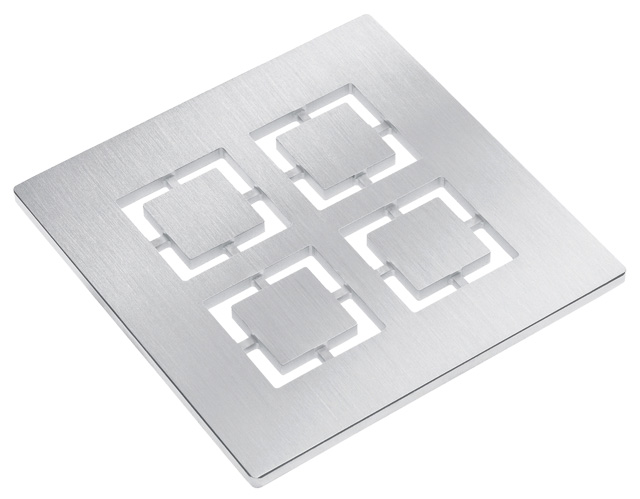

HL066Q.1E

Решетка из высококачественно стали (V4A) "Quadra" 138х138мм

HL850

Противопожарная муфта для вертикальных трапов серии HL317 (DN50/75) и воронок серии HL62 (DN75), состоящая из металлического корпуса с расширяющимся материалом и бугелем, с монтажной заглушкой. Предел огнестойкости EI 150

HL9/1

Переходник DN110 c поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/50

Переходник DN50 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/50/1

Переходник DN50/110 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/7

Переходник DN75 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/7/1

Переходник DN75/110 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL66

Надставной элемент с решеткой из нержавеющей стали "Quadra" 150*150мм с двумя винтами, высотой 205мм

HL66.1

Надставной элемент с решеткой "Quadra" 150*150мм с двумя винтами, с поверхностью, которая препятствует скольжению, высотой 205мм

HL350.0

Надставной элемент Ø145 с профилированным фланцем, применяется для подхвата второго уровня гидроизоляции.
Подходит к кровельным воронкам серий HL62, HL64 и HL69.

HL317H

Трап для внутренних помещений с гидроизоляционным полимербитумным полотном Ø500 мм, с решёткой 138х138мм в подрамнике 150*150 мм, высотой гидрозатвора 50мм, с вертикальным выпуском

Сертификат соответствия на продукцию HL, каталог 31/RUS

Сертификат соответствия на продукцию HL, каталог 33/RUS

Санитарно-эпидемиологическое заключение на сифоны, трапы, сточные устройства HL

Технические параметры

Технические данные:

Высота монтажа:
220 мм
Присоединительные размеры:
DN50/75/110
Пропускная способность, л/с:
1.80
Срок службы:
не менее 50 лет
Вес брутто, кг:
1.25
Надставной элемент:
20-70 мм / 147x147 мм
Объем, м3:
0.017209625
Решетка:
138 x 138 мм
Максимальная разрешенная нагрузка, т:
0.3

Материал составных частей

Корпус:
Полипропилен
Материал решётки:
Нержавеющая сталь
Надставной элемент:
Полипропилен
Подрамник:
Полипропилен
Сифон:
Полипропилен

Паспорт

HL317

Составные части

HL317K

HL0317.1E

Решетка из нержавеющей стали 138*138 мм

монтажная заглушка

HL0317.4E

Переходник

HL01059D

HL0317.2E

HL0317.3E

HL0317.5E

Доп. оборудование

HL350.2

Удлинитель d 145 мм для трапов, кровельных воронок и надставного элемента HL350.0 с дополнительным боковым отводом DN40, высотой 155 мм

HL350

Удлинитель Ø145 мм для трапов, кровельных воронок и надставного элемента HL350, высотой 155мм

HL84.0

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали 220 х 155 мм,  уплотнительного кольца из синтетического материала и дренажного кольца из ПП для приема воды. Монтажная заглушка в комплекте.

HL84

Гидроизоляционный комплект состоящий из обжимного фланца из нержавеющей стали 220 х 155 мм с гидроизоляционной EPDM мембраной 500 х 500 мм, с дренажным кольцом из ПП для приема потока воды. Строительная защита во время монтажа в комплекте.

HL84.M

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали 220 х 155 мм, резинового уплотнительного кольца, полотна из термопластичного эластомера 500 х 500 мм для наклеивания керамических покрытий на тонкий слой мастики или нанесения двухкомпонентной эпоксидной смолы и комплекта саморезов

HL160

Дренажный фланец для приёма потока воды с гидроизоляции на инверсионной кровле  Ø170 мм

HL0540I

Дизайн-решётка из нержавеющей стали с вкладышем для керамической плитки для трапа HL540

HL066C.1E

Решетка из высококачественно стали (V4A) "Cut" 138х138мм

HL066Q.1E

Решетка из высококачественно стали (V4A) "Quadra" 138х138мм

HL850

Противопожарная муфта для вертикальных трапов серии HL317 (DN50/75) и воронок серии HL62 (DN75), состоящая из металлического корпуса с расширяющимся материалом и бугелем, с монтажной заглушкой. Предел огнестойкости EI 150

HL9/1

Переходник DN110 c поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/50

Переходник DN50 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/50/1

Переходник DN50/110 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/7

Переходник DN75 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/7/1

Переходник DN75/110 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL66

Надставной элемент с решеткой из нержавеющей стали "Quadra" 150*150мм с двумя винтами, высотой 205мм

HL66.1

Надставной элемент с решеткой "Quadra" 150*150мм с двумя винтами, с поверхностью, которая препятствует скольжению, высотой 205мм

HL350.0

Надставной элемент Ø145 с профилированным фланцем, применяется для подхвата второго уровня гидроизоляции.
Подходит к кровельным воронкам серий HL62, HL64 и HL69.

Альтернативные варианты

HL317H

Трап для внутренних помещений с гидроизоляционным полимербитумным полотном Ø500 мм, с решёткой 138х138мм в подрамнике 150*150 мм, высотой гидрозатвора 50мм, с вертикальным выпуском

Сертификаты

Сертификат соответствия на продукцию HL, каталог 31/RUS

от 17.11.2022 г. (действителен до 16.11.2025 г.)

Сертификат соответствия № РОСС АТ.НА39.Н01221 от 17.11.2022 (действителен до 16.11.2025, изготовитель HL Hutterer & Lechner GmbH)

Сертификат соответствия на продукцию HL, каталог 33/RUS

от 05.03.2024 г. (действителен до 04.03.2027 г.)

Сертификат соответствия № РОСС RU.32748.04ЭП30.ОС16.00072 от 05.03.2024 (действителен до 04.03.2027, изготовитель HL Hutterer & Lechner GmbH)

Санитарно-эпидемиологическое заключение на сифоны, трапы, сточные устройства HL

от 15.12.2017 г. (действителен до  г.)

Экспертное заключение (по результатам санитарно-эпидемиологической экспертизы продукции) №2246г/2017 от 15.12.2017 (изготовитель HL Hutterer & Lechner GmbH)
