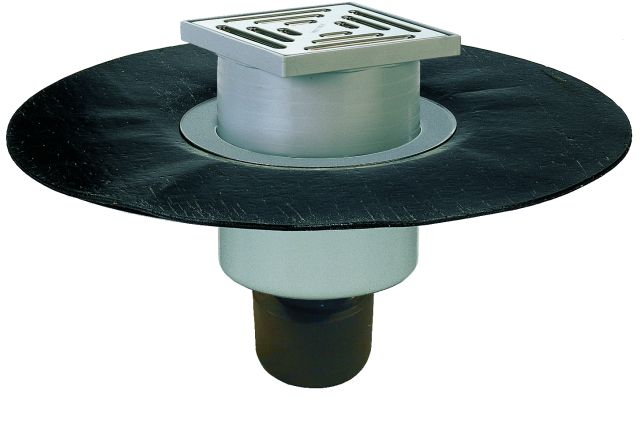

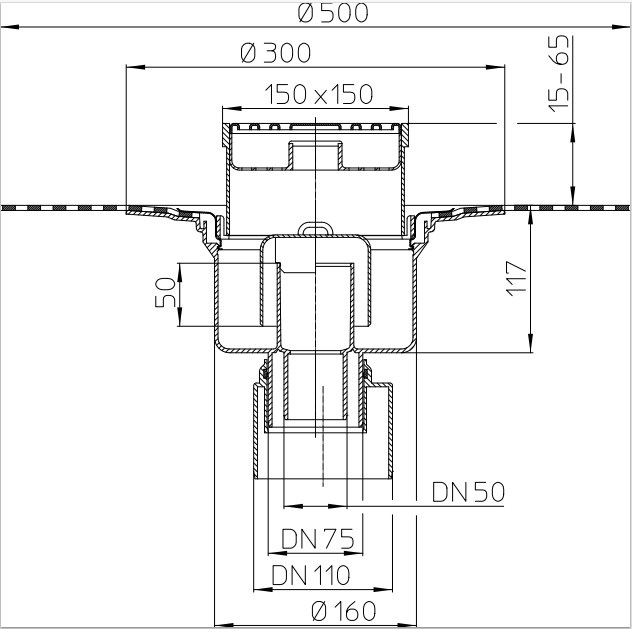

Трап для внутренних помещений с гидроизоляционным полимербитумным полотном Ø 500 мм, с решёткой 147х147мм в подрамнике 150*150 мм, высотой гидрозатвора 50мм, с вертикальным выпуском

Технические данные:

Высота монтажа:
220 мм
Присоединительные размеры:
DN50/75/110
Пропускная способность, л/с:
1.80
Срок службы:
не менее 50 лет
Вес брутто, кг:
2.46
Надставной элемент:
20-70мм/147x147мм
Объем, м3:
0.0266805
Решетка:
нержавеющая сталь 138x138 мм
Максимальная разрешенная нагрузка, т:
0.3

Материал составных частей

Корпус:
полипропилен

HL317H

HL317KH

HL66.3

HL0317.1E

HL062B.3E

HL0317.4E

HL66

HL0317.2E

HL0317.3E

HL0317.5E

HL350.2

Удлинитель для трапов, кровельных воронок и надставного элемента HL350.0 с дополнительным боковым отводом DN 40, высотой 155мм

HL350

Удлинитель для трапов, кровельных воронок и надставного элемента HL350, высотой 155мм

HL360

Надставной элемент с консолью из полимербетона с регулировочными винтами и арматурной сеткой из конструкционной стали, с сеткой из пластика для наклеивания керамических покрытий на тонкий слой мастики

HL370

Надставной элемент-удлинитель с решеткой в подрамнике 150х150мм из нержавеющей стали

HL160

Дренажный фланец для приёма потока воды с гидроизоляции на инверсионной кровле, Ø 170

HL850

Противопожарная муфта для вертикальных трапов серии HL317 (DN50/75) и воронок серии HL62 (DN75), состоящая из металлического корпуса с расширяющимся материалом и бугелем, с монтажной заглушкой. Предел огнестойкости EI 150

HL9/1

Переходник c поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/50

Переходник с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/50/1

Переходник с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/7

Переходник с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/7/1

Переходник с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL350.0

Надставной элемент с профилированным фланцем, применяется для подхвата второго уровня гидроизоляции

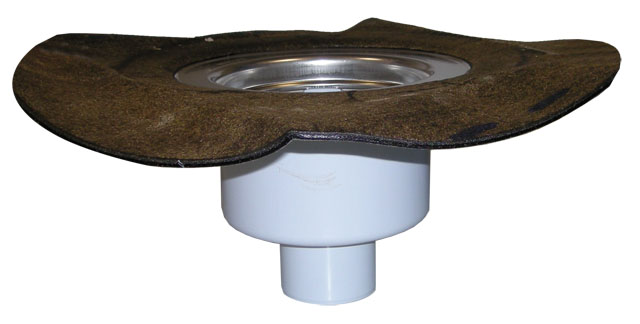

HL84.H

Уплотнительный комплект с битумным полотном d 500мм.

HL317

Трап для внутренних помещений с решёткой 147х147мм в подрамнике 150*150 мм, высотой гидрозатвора 50мм, с вертикальным выпуском

Сертификат соответствия на продукцию HL, каталог 31/RUS

Сертификат соответствия на продукцию HL, каталог 33/RUS

Санитарно-эпидемиологическое заключение на сифоны, трапы, сточные устройства HL

Технические параметры

Технические данные:

Высота монтажа:
220 мм
Присоединительные размеры:
DN50/75/110
Пропускная способность, л/с:
1.80
Срок службы:
не менее 50 лет
Вес брутто, кг:
2.46
Надставной элемент:
20-70мм/147x147мм
Объем, м3:
0.0266805
Решетка:
нержавеющая сталь 138x138 мм
Максимальная разрешенная нагрузка, т:
0.3

Материал составных частей

Корпус:
полипропилен

Паспорт

HL317H

Составные части

HL317KH

HL66.3

HL0317.1E

Решетка из нержавеющей стали 138*138 мм

HL062B.3E

Дренажное кольцо

HL0317.4E

Переходник

HL66

Надставной элемент с решеткой из нержавеющей стали "Quadra" 150*150мм с двумя винтами, высотой 205мм

HL0317.2E

HL0317.3E

HL0317.5E

Доп. оборудование

HL350.2

Удлинитель для трапов, кровельных воронок и надставного элемента HL350.0 с дополнительным боковым отводом DN 40, высотой 155мм

HL350

Удлинитель для трапов, кровельных воронок и надставного элемента HL350, высотой 155мм

HL360

Надставной элемент с консолью из полимербетона с регулировочными винтами и арматурной сеткой из конструкционной стали, с сеткой из пластика для наклеивания керамических покрытий на тонкий слой мастики

HL370

Надставной элемент-удлинитель с решеткой в подрамнике 150х150мм из нержавеющей стали

HL160

Дренажный фланец для приёма потока воды с гидроизоляции на инверсионной кровле, Ø 170

HL850

Противопожарная муфта для вертикальных трапов серии HL317 (DN50/75) и воронок серии HL62 (DN75), состоящая из металлического корпуса с расширяющимся материалом и бугелем, с монтажной заглушкой. Предел огнестойкости EI 150

HL9/1

Переходник c поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/50

Переходник с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/50/1

Переходник с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/7

Переходник с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/7/1

Переходник с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL350.0

Надставной элемент с профилированным фланцем, применяется для подхвата второго уровня гидроизоляции

Альтернативные варианты

HL84.H

Уплотнительный комплект с битумным полотном d 500мм.

HL317

Трап для внутренних помещений с решёткой 147х147мм в подрамнике 150*150 мм, высотой гидрозатвора 50мм, с вертикальным выпуском

Сертификаты

Сертификат соответствия на продукцию HL, каталог 31/RUS

от 17.11.2022 г. (действителен до 16.11.2025 г.)

Сертификат соответствия № РОСС АТ.НА39.Н01221 от 17.11.2022 (действителен до 16.11.2025, изготовитель HL Hutterer & Lechner GmbH)

Сертификат соответствия на продукцию HL, каталог 33/RUS

от 23.01.2024 г. (действителен до 22.01.2027 г.)

Сертификат соответствия № РОСС RU.32001.04ИБФ1.ОСП28.46007 от 23.01.2024 (действителен до 22.01.2027, изготовитель HL Hutterer & Lechner GmbH)

Санитарно-эпидемиологическое заключение на сифоны, трапы, сточные устройства HL

от 15.12.2017 г. (действителен до  г.)

Экспертное заключение (по результатам санитарно-эпидемиологической экспертизы продукции) №2246г/2017 от 15.12.2017 (изготовитель HL Hutterer & Lechner GmbH)
