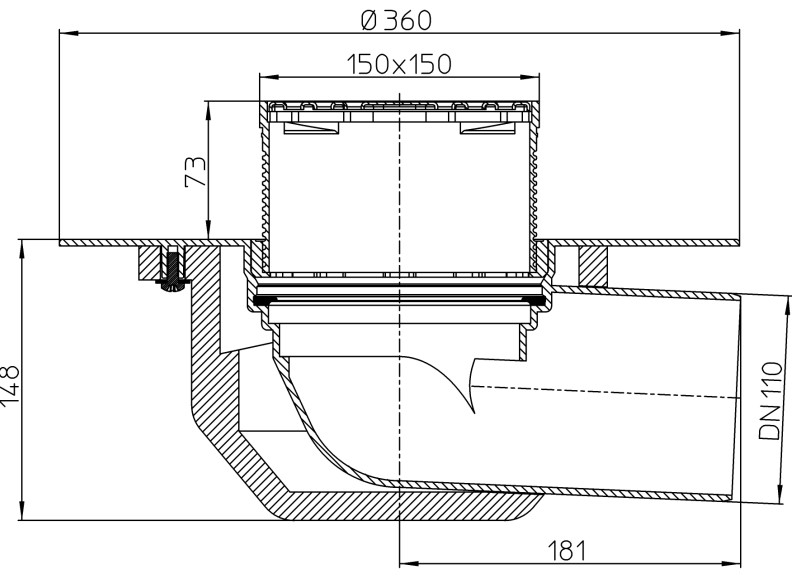

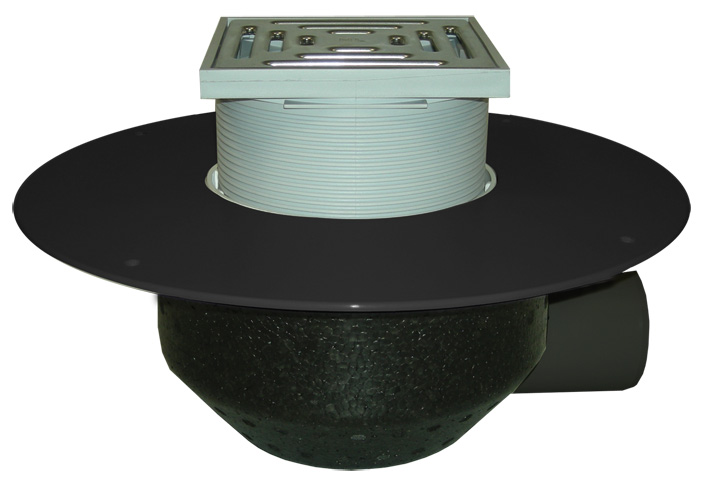

Кровельная воронка с корпусом из ПП для приваривания ТПО (FPO) мембраны (на основе полипропилена), с горизонтальным выпуском, с надставным элементом из ПП и решеткой из нержавеющей стали.

Технические данные:

Присоединительные размеры:
DN110
Пропускная способность, л/с:
3.70
Срок службы:
не менее 50 лет
Вес брутто, кг:
1.56
Надставной элемент:
19-65мм /148x148мм
Объем, м3:
0.0266805
Решетка:
137x137 мм
Максимальная разрешенная нагрузка, т:
0.3

Материал составных частей

Дренажное кольцо:
Полипропилен
Корпус:
Полипропилен/Пенополистирол
Материал решётки:
Нержавеющая сталь
Надставной элемент:
Полипропилен

HL64BF/1

HL170

HL0317.1E

HL062B.2E

HL062B.3E

HL64F-K

HL350

Удлинитель для трапов, кровельных воронок и надставного элемента HL350, высотой 155мм

HL160

Дренажный фланец для приёма потока воды с гидроизоляции на инверсионной кровле, Ø 170

HL161

Дренажный фланец с переходником, предназначен для соединения лотка с кровельной воронкой на уровне гидроизоляции или соединения воронки с надставными элементами серии HL65

HL65F

Надставной элемент из полипропилена, с уплотнительным резиновым кольцом, высотой 345мм, применяется для герметичного соединения с гидроизоляцией из FPO полотна, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN 125

HL635N

Дренажный и инспекционный колодец для "зелёных" и эксплуатируемых кровель и кровель с пригрузом из гравия, с пластиковым подрамником и пластиковой решёткой

HL0635N.2

Решётка из оцинкованной стали для дренажного и инспекционного колодца HL635N(.0)

HL0635N.3

Глухая пластмассовая крышка для дренажного и инспекционного колодца HL635N(.0)

HL636N

Удлинитель для дренажного и инспекционного колодца HL635N(.0

HL9/1

Переходник c поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL66

Надставной элемент с решеткой из нержавеющей стали "Quadra" 150*150мм с двумя винтами, высотой 205мм, максимальная нагрузка до1,5 тонн, DN 145

HL66Q

Надставной элемент с решеткой из нержавеющей стали "Quadra" 150*150мм с двумя винтами, высотой 205мм, максимальная нагрузка до1,5 тонн, DN 145

HL65H

Надставной элемент с гидроизоляционным полимербитумным полотном и уплотнительным резиновым кольцом, высотой 345мм, применяется для герметичного соединения с гидроизоляцией на основе битума, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN 125

HL66.1

Надставной элемент с решеткой из нержавеющей стали "Quadra" 150*150мм с двумя винтами, с поверхностью, которая препятствует скольжению, высотой 205мм, максимальная нагрузка до 1,5 тонн, DN 145

HL66P

Надставной элемент с решеткой из нержавеющей стали, с монтажной консолью 206*206мм из поливинилхлорида для соединения с напольным покрытием из ПВХ, высотой 90мм, максимальная нагрузка до 300 кг, DN 145

HL67

Надставной элемент с круглой решеткой в подрамнике из нержавеющей стали диаметром 155мм, высотой 150мм, максимальная нагрузка до 300кг, DN 145

HL65

Надставной элемент с обжимным фланцем из нержавеющей стали и уплотнительным резиновым кольцом, высотой 345мм, применяется для герметичного соединения с гидроизоляцией, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN 125

HL65P

Надставной элемент из поливинилхлорида, с уплотнительным резиновым кольцом, высотой 345мм, применяется для герметичного соединения с гидроизоляцией из ПВХ мембран, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN 125

HL350.0

Надставной элемент с профилированным фланцем, применяется для подхвата второго уровня гидроизоляции

HL350.1

Надставной элемент с обжимным фланцем, с дренажным кольцом для приема потока воды и комплектом монтажа, применяется для подхвата второго уровня гидроизоляции или геотекстиля на инверсионной кровле, высотой 220мм

HL64F/1

Кровельная воронка DN110, горизонтальный выпуск, с ПП-фланцем

HL64.1F/1

Кровельная воронка DN110, горизонтальный выпуск, с ПП-фланцем и электрообогревом (10-30W/230V)

HL64B

Кровельная воронка DN75/110 горизонтальный с зажимным элементом. Проходная - 148х148мм/137х137мм

HL64.1BF/1

Кровельная воронка DN110 для эксплуатируемой кровли, горизонтальный выпуск, с ПП-фланцем и электрообогревом (10-30W/230V)

Сертификат соответствия на продукцию HL, каталог 31/RUS

Сертификат соответствия на продукцию HL, каталог 33/RUS

Санитарно-эпидемиологическое заключение на сифоны, трапы, сточные устройства HL

Технические параметры

Технические данные:

Присоединительные размеры:
DN110
Пропускная способность, л/с:
3.70
Срок службы:
не менее 50 лет
Вес брутто, кг:
1.56
Надставной элемент:
19-65мм /148x148мм
Объем, м3:
0.0266805
Решетка:
137x137 мм
Максимальная разрешенная нагрузка, т:
0.3

Материал составных частей

Дренажное кольцо:
Полипропилен
Корпус:
Полипропилен/Пенополистирол
Материал решётки:
Нержавеющая сталь
Надставной элемент:
Полипропилен

Паспорт

HL64BF/1

Составные части

HL170

Решетка-листвоуловитель d 170 мм

HL0317.1E

Решетка из нержавеющей стали 138*138 мм

HL062B.2E

Надставной элемент из полипропилена Ø 145 мм

HL062B.3E

Дренажное кольцо

HL64F-K

корпус

Доп. оборудование

HL350

Удлинитель для трапов, кровельных воронок и надставного элемента HL350, высотой 155мм

HL160

Дренажный фланец для приёма потока воды с гидроизоляции на инверсионной кровле, Ø 170

HL161

Дренажный фланец с переходником, предназначен для соединения лотка с кровельной воронкой на уровне гидроизоляции или соединения воронки с надставными элементами серии HL65

HL65F

Надставной элемент из полипропилена, с уплотнительным резиновым кольцом, высотой 345мм, применяется для герметичного соединения с гидроизоляцией из FPO полотна, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN 125

HL635N

Дренажный и инспекционный колодец для "зелёных" и эксплуатируемых кровель и кровель с пригрузом из гравия, с пластиковым подрамником и пластиковой решёткой

HL0635N.2

Решётка из оцинкованной стали для дренажного и инспекционного колодца HL635N(.0)

HL0635N.3

Глухая пластмассовая крышка для дренажного и инспекционного колодца HL635N(.0)

HL636N

Удлинитель для дренажного и инспекционного колодца HL635N(.0

HL9/1

Переходник c поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL66

Надставной элемент с решеткой из нержавеющей стали "Quadra" 150*150мм с двумя винтами, высотой 205мм, максимальная нагрузка до1,5 тонн, DN 145

HL66Q

Надставной элемент с решеткой из нержавеющей стали "Quadra" 150*150мм с двумя винтами, высотой 205мм, максимальная нагрузка до1,5 тонн, DN 145

HL65H

Надставной элемент с гидроизоляционным полимербитумным полотном и уплотнительным резиновым кольцом, высотой 345мм, применяется для герметичного соединения с гидроизоляцией на основе битума, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN 125

HL66.1

Надставной элемент с решеткой из нержавеющей стали "Quadra" 150*150мм с двумя винтами, с поверхностью, которая препятствует скольжению, высотой 205мм, максимальная нагрузка до 1,5 тонн, DN 145

HL66P

Надставной элемент с решеткой из нержавеющей стали, с монтажной консолью 206*206мм из поливинилхлорида для соединения с напольным покрытием из ПВХ, высотой 90мм, максимальная нагрузка до 300 кг, DN 145

HL67

Надставной элемент с круглой решеткой в подрамнике из нержавеющей стали диаметром 155мм, высотой 150мм, максимальная нагрузка до 300кг, DN 145

HL65

Надставной элемент с обжимным фланцем из нержавеющей стали и уплотнительным резиновым кольцом, высотой 345мм, применяется для герметичного соединения с гидроизоляцией, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN 125

HL65P

Надставной элемент из поливинилхлорида, с уплотнительным резиновым кольцом, высотой 345мм, применяется для герметичного соединения с гидроизоляцией из ПВХ мембран, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN 125

HL350.0

Надставной элемент с профилированным фланцем, применяется для подхвата второго уровня гидроизоляции

HL350.1

Надставной элемент с обжимным фланцем, с дренажным кольцом для приема потока воды и комплектом монтажа, применяется для подхвата второго уровня гидроизоляции или геотекстиля на инверсионной кровле, высотой 220мм

Альтернативные варианты

HL64F/1

Кровельная воронка DN110, горизонтальный выпуск, с ПП-фланцем

HL64.1F/1

Кровельная воронка DN110, горизонтальный выпуск, с ПП-фланцем и электрообогревом (10-30W/230V)

HL64B

Кровельная воронка DN75/110 горизонтальный с зажимным элементом. Проходная - 148х148мм/137х137мм

HL64.1BF/1

Кровельная воронка DN110 для эксплуатируемой кровли, горизонтальный выпуск, с ПП-фланцем и электрообогревом (10-30W/230V)

Сертификаты

Сертификат соответствия на продукцию HL, каталог 31/RUS

от 17.11.2022 г. (действителен до 16.11.2025 г.)

Сертификат соответствия № РОСС АТ.НА39.Н01221 от 17.11.2022 (действителен до 16.11.2025, изготовитель HL Hutterer & Lechner GmbH)

Сертификат соответствия на продукцию HL, каталог 33/RUS

от 23.01.2024 г. (действителен до 22.01.2027 г.)

Сертификат соответствия № РОСС RU.32001.04ИБФ1.ОСП28.46007 от 23.01.2024 (действителен до 22.01.2027, изготовитель HL Hutterer & Lechner GmbH)

Санитарно-эпидемиологическое заключение на сифоны, трапы, сточные устройства HL

от 15.12.2017 г. (действителен до  г.)

Экспертное заключение (по результатам санитарно-эпидемиологической экспертизы продукции) №2246г/2017 от 15.12.2017 (изготовитель HL Hutterer & Lechner GmbH)
