HL64.1BH

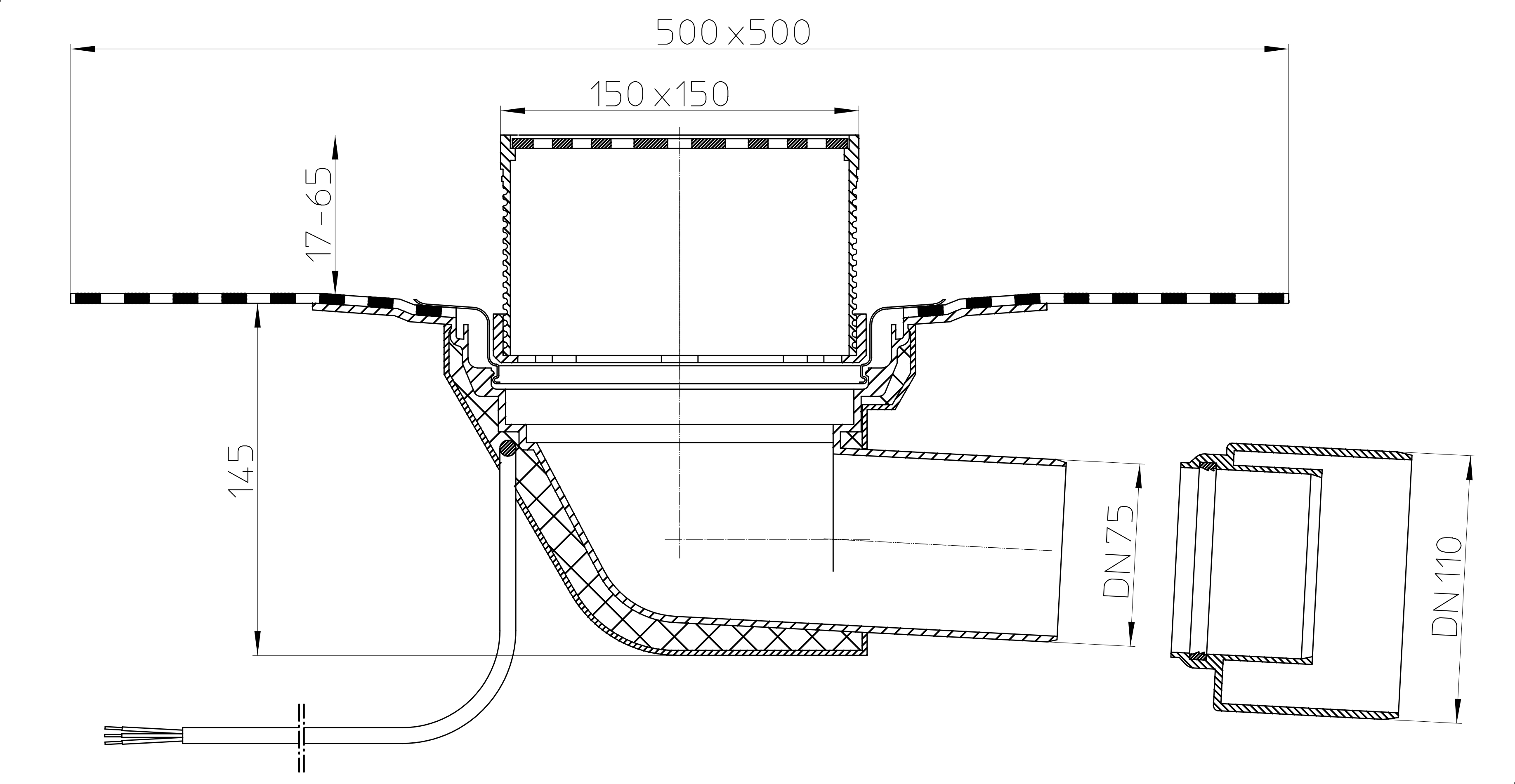

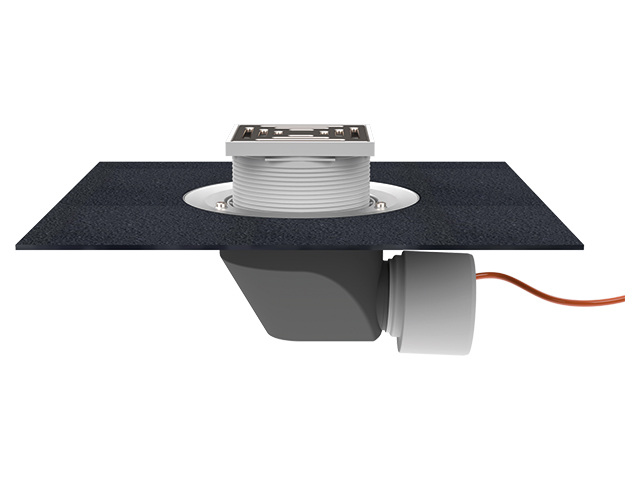

Скачать страницуКровельная воронка с горизонтальным выпусков с надставным элементом из ПП и решеткой из нержавеющей стали с «фартуком» из гидроизоляционного полимербитумного полотна и с электрообогревом от сети 220В мощностью 10-30Вт
Технические данные:
Материал составных частей
HL64.1BH
HL64.1H-K
HL170
HL0317.1E
HL062B.2E
HL062B.3E
HL0317.4E
HL350
Удлинитель для трапов, кровельных воронок и надставного элемента HL350, высотой 155мм
HL160
Дренажный фланец для приёма потока воды с гидроизоляции на инверсионной кровле, Ø 170
HL161
Дренажный фланец с переходником, предназначен для соединения лотка с кровельной воронкой на уровне гидроизоляции или соединения воронки с надставными элементами серии HL65
HL9/7/8
Переходник с поливинилхлорида (ПВХ), полипропилена (ПП) DN 75 на чугун, свинец, сталь DN 80
HL635N
Дренажный и инспекционный колодец для "зелёных" и эксплуатируемых кровель и кровель с пригрузом из гравия, с пластиковым подрамником и пластиковой решёткой
HL0635N.2
Решётка из оцинкованной стали для дренажного и инспекционного колодца HL635N(.0)
HL0635N.3
Глухая пластмассовая крышка для дренажного и инспекционного колодца HL635N(.0)
HL636N
Удлинитель для дренажного и инспекционного колодца HL635N(.0
HL9/1
Переходник DN110 c поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь
HL9/7
Переходник DN75 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь
HL9/7/1
Переходник DN75/110 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь
HL66
Надставной элемент с решеткой из нержавеющей стали "Quadra" 150*150мм с двумя винтами, высотой 205мм, максимальная нагрузка до1,5 тонн, DN 145
HL66Q
Надставной элемент с решеткой из нержавеющей стали "Quadra" 150*150мм с двумя винтами, высотой 205мм, максимальная нагрузка до1,5 тонн, DN 145
HL65H
Надставной элемент с гидроизоляционным полимербитумным полотном и уплотнительным резиновым кольцом, высотой 345мм, применяется для герметичного соединения с гидроизоляцией на основе битума, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN125
HL66.1
Надставной элемент с решеткой из нержавеющей стали "Quadra" 150*150мм с двумя винтами, с поверхностью, которая препятствует скольжению, высотой 205мм, максимальная нагрузка до 1,5 тонн, DN 145
HL66P
Надставной элемент с решеткой из нержавеющей стали, с монтажной консолью 206*206мм из поливинилхлорида для соединения с напольным покрытием из ПВХ, высотой 90мм, максимальная нагрузка до 300 кг, DN 145
HL67
Надставной элемент с круглой решеткой в подрамнике из нержавеющей стали диаметром 155мм, высотой 150мм, максимальная нагрузка до 300кг, DN 145
HL65
Надставной элемент с обжимным фланцем из нержавеющей стали и уплотнительным резиновым кольцом, высотой 345мм, применяется для герметичного соединения с гидроизоляцией, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN125
HL65P
Надставной элемент из поливинилхлорида, с уплотнительным резиновым кольцом, высотой 345мм, применяется для герметичного соединения с гидроизоляцией из ПВХ мембран, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN125
HL350.0
Надставной элемент с профилированным фланцем, применяется для подхвата второго уровня гидроизоляции
HL350.1
Надставной элемент с обжимным фланцем, с дренажным кольцом для приема потока воды и комплектом монтажа, применяется для подхвата второго уровня гидроизоляции или геотекстиля на инверсионной кровле, высотой 220мм
Сертификат соответствия на продукцию HL российского производства OOO "ХЛ-РУС" каталог 31/RUS
Сертификат соответствия на продукцию HL российского производства OOO "ХЛ-РУС" каталог 33/RUS
Сертификат соответствия на воронки с электрообогревом серии HL62 (изготовитель ООО "ХЛ-РУС")
Декларация о соответствии на кровельные воронки с электрообогревом (изготовитель HL Hutterer & Lechner GmbH)
Технические параметры
Технические данные:
Материал составных частей
Паспорт
Составные части
HL64.1H-K

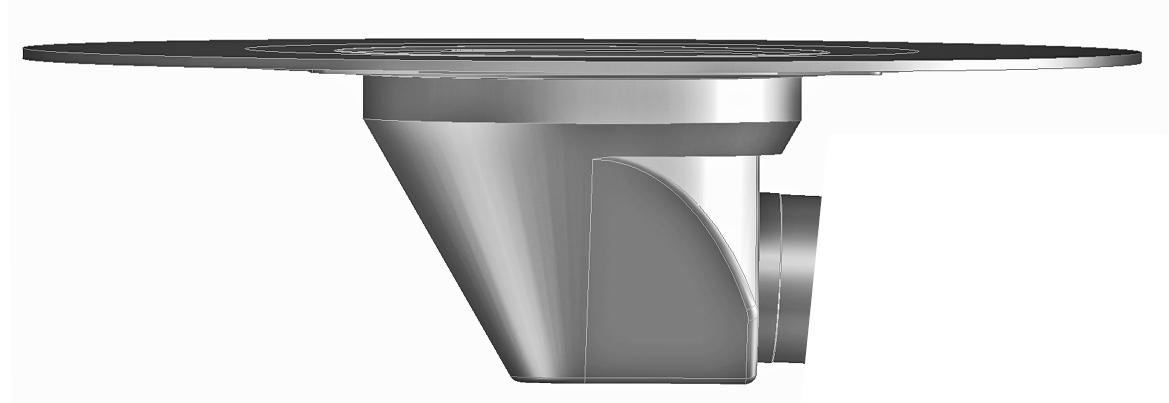

Корпус лотка HL64.1H
HL170
Решетка-листвоуловитель d 170 мм
HL0317.1E
Решетка из нержавеющей стали 138*138 мм
HL062B.2E
Надставной элемент из полипропилена Ø 145 мм
HL062B.3E
Дренажное кольцо
HL0317.4E
Переходник
Доп. оборудование
HL350
Удлинитель для трапов, кровельных воронок и надставного элемента HL350, высотой 155мм
HL160
Дренажный фланец для приёма потока воды с гидроизоляции на инверсионной кровле, Ø 170
HL161
Дренажный фланец с переходником, предназначен для соединения лотка с кровельной воронкой на уровне гидроизоляции или соединения воронки с надставными элементами серии HL65
HL9/7/8
Переходник с поливинилхлорида (ПВХ), полипропилена (ПП) DN 75 на чугун, свинец, сталь DN 80
HL635N
Дренажный и инспекционный колодец для "зелёных" и эксплуатируемых кровель и кровель с пригрузом из гравия, с пластиковым подрамником и пластиковой решёткой
HL0635N.2
Решётка из оцинкованной стали для дренажного и инспекционного колодца HL635N(.0)
HL0635N.3
Глухая пластмассовая крышка для дренажного и инспекционного колодца HL635N(.0)
HL636N
Удлинитель для дренажного и инспекционного колодца HL635N(.0
HL9/1
Переходник DN110 c поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь
HL9/7
Переходник DN75 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь
HL9/7/1
Переходник DN75/110 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь
HL66
Надставной элемент с решеткой из нержавеющей стали "Quadra" 150*150мм с двумя винтами, высотой 205мм, максимальная нагрузка до1,5 тонн, DN 145
HL66Q
Надставной элемент с решеткой из нержавеющей стали "Quadra" 150*150мм с двумя винтами, высотой 205мм, максимальная нагрузка до1,5 тонн, DN 145
HL65H
Надставной элемент с гидроизоляционным полимербитумным полотном и уплотнительным резиновым кольцом, высотой 345мм, применяется для герметичного соединения с гидроизоляцией на основе битума, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN125
HL66.1
Надставной элемент с решеткой из нержавеющей стали "Quadra" 150*150мм с двумя винтами, с поверхностью, которая препятствует скольжению, высотой 205мм, максимальная нагрузка до 1,5 тонн, DN 145
HL66P
Надставной элемент с решеткой из нержавеющей стали, с монтажной консолью 206*206мм из поливинилхлорида для соединения с напольным покрытием из ПВХ, высотой 90мм, максимальная нагрузка до 300 кг, DN 145
HL67
Надставной элемент с круглой решеткой в подрамнике из нержавеющей стали диаметром 155мм, высотой 150мм, максимальная нагрузка до 300кг, DN 145
HL65
Надставной элемент с обжимным фланцем из нержавеющей стали и уплотнительным резиновым кольцом, высотой 345мм, применяется для герметичного соединения с гидроизоляцией, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN125
HL65P
Надставной элемент из поливинилхлорида, с уплотнительным резиновым кольцом, высотой 345мм, применяется для герметичного соединения с гидроизоляцией из ПВХ мембран, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN125
HL350.0
Надставной элемент с профилированным фланцем, применяется для подхвата второго уровня гидроизоляции
HL350.1
Надставной элемент с обжимным фланцем, с дренажным кольцом для приема потока воды и комплектом монтажа, применяется для подхвата второго уровня гидроизоляции или геотекстиля на инверсионной кровле, высотой 220мм
Альтернативные варианты
HL64.1H
Кровельная воронка DN75/110 горизонтальный с битумным полотном и подогревом (10-30Вт/230В)
HL64BH
Кровельная воронка DN75/110 горизонтальный с битумным полотном. Проходная - 148х148мм/137х137мм.
Сертификаты
Сертификат соответствия на продукцию HL российского производства OOO "ХЛ-РУС" каталог 31/RUS
от 17.11.2022 г. (действителен до 16.11.2025 г.)
Сертификат соответствия № РОСС.RU.НА39.H001225 от 17.11.2022 (действителен до 16.11.2025, изготовитель ООО "ХЛ-РУС")
Сертификат соответствия на продукцию HL российского производства OOO "ХЛ-РУС" каталог 33/RUS
от 05.03.2024 г. (действителен до 04.03.2027 г.)
Сертификат соответствия № РОСС RU.32748.04ЭП30.ОС16.00073 от 05.03.2024 (действителен до 04.03.2027, изготовитель ООО ХЛ-РУС)
Сертификат соответствия на воронки с электрообогревом серии HL62 (изготовитель ООО "ХЛ-РУС")
от 23.03.2021 г. (действителен до 22.03.2026 г.)
Сертификат соответствия № ЕАЭС RU C-RU.ПФ02.В.03829/21 выдан на основании протоколов испытаний №51Х/Н-19.03/21, №52Х/Н-19.03/21 от 19.03.21 и распространяется на продукцию фирмы ХЛ: Воронки с электрообогревом серии HL62
Декларация о соответствии на кровельные воронки с электрообогревом (изготовитель HL Hutterer & Lechner GmbH)
от 09.03.2022 г. (действителен до 01.03.2025 г.)
Декларация о соответствии ЕАЭС № RU Д-АТ.PA02.В.19137/22 от 09.03.2022 (действителен до 01.03.2025, изготовитель HL Hutterer & Lechner GmbH)
Санитарно-эпидемиологическое заключение на сифоны, трапы, сточные устройства HL
от 15.12.2017 г. (действителен до г.)
Экспертное заключение (по результатам санитарно-эпидемиологической экспертизы продукции) №2246г/2017 от 15.12.2017 (изготовитель HL Hutterer & Lechner GmbH)
