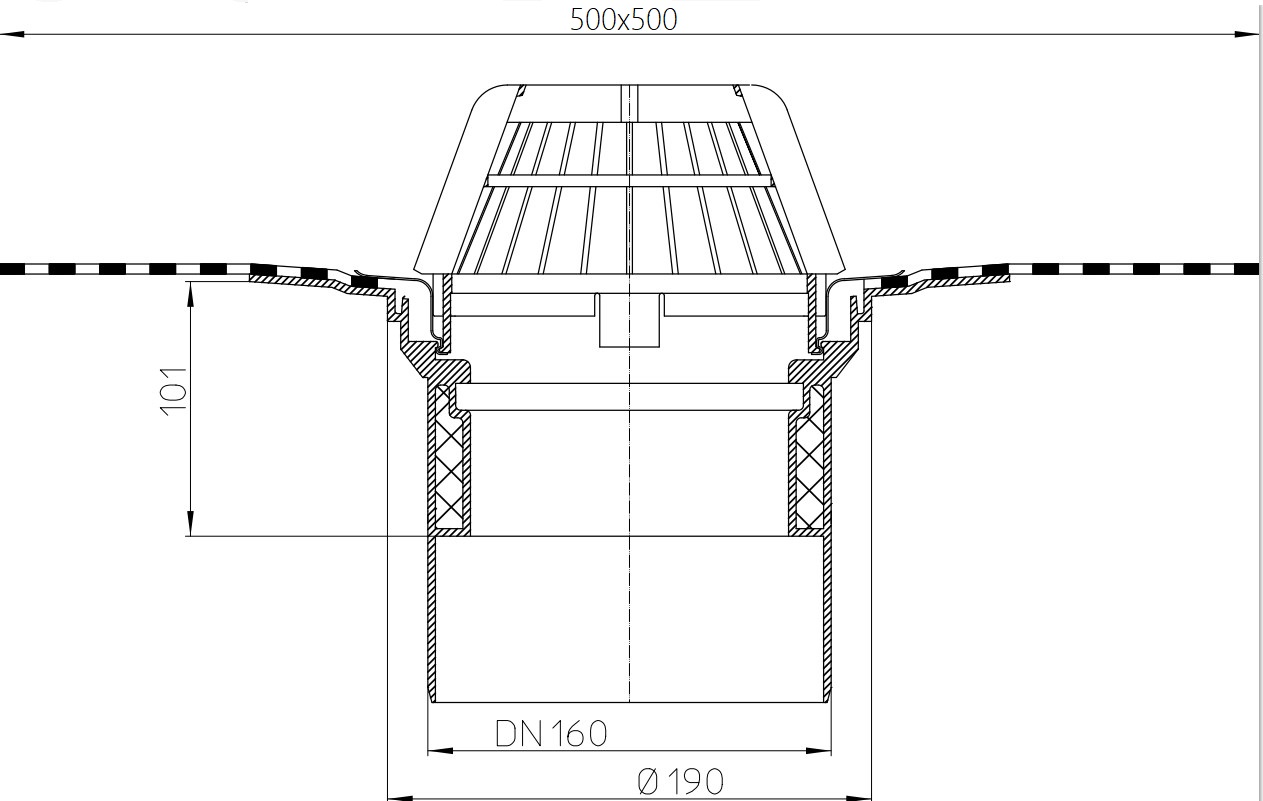

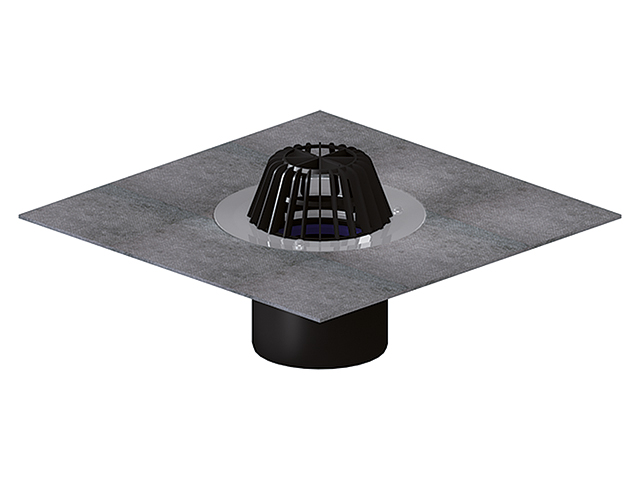

Кровельная воронка с вертикальным выпуском с листвоуловителем из ПП и с «фартуком» из гидроизоляционного полимербитумного полотна, DN160.

Технические данные:

Присоединительные размеры:
DN160
Пропускная способность, л/с:
14.10
Срок службы:
не менее 50 лет
Вес брутто, кг:
2.31
Объем, м3:
0.0266805
Максимальная разрешенная нагрузка, т:
0.15

Материал составных частей

Корпус:
Полипропилен/Полимербитумное полотно
Листвоуловитель:
Полипропилен

HL62H/5

HL170

HL062.1E

HL62H-K

HL350

Удлинитель Ø145 мм для трапов, кровельных воронок и надставного элемента HL350, высотой 155мм

HL160

Дренажный фланец для приёма потока воды с гидроизоляции на инверсионной кровле  Ø170 мм

HL161

Дренажный фланец с переходником, предназначен для соединения лотка с кровельной воронкой на уровне гидроизоляции или соединения воронок серии HL62, HL64 и HL69 с надставными элементами серии HL65

HL175

Листвоуловитель из высококачественной стали

HL65F

Надставной элемент из полипропилена, с уплотнительным резиновым кольцом, высотой 345 мм, применяется для герметичного соединения с гидроизоляцией из FPO полотна, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN125

HL635N

Дренажный и инспекционный колодец HL635N для зеленых, гравийных крыш и террас с пластиковой рамой и навинчивающейся пластиковой решеткой. Позволяет легко производить ревизию и проверку водостоков на крыше. Высота изменяется с 68 до 200 мм. Класс нагрузки K3- макс. 300 кг.

HL0635N.2

Решётка из оцинкованной стали для инспекционного и дренажного колодца HL635N(.0). Класс нагрузки L15-A15-макс. 1,5 т.

HL0635N.3

Глухая пластмассовая крышка для дренажного и инспекционного колодца HL635N(.0), разработанная специально для кровель с ограничением скорости отведения дождевой воды.

HL636N

Удлинитель для дренажного и инспекционного колодца HL635N(.0

HL65H

Надставной элемент с гидроизоляционным полимербитумным полотном 500 х 500 мм и уплотнительным резиновым кольцом, высотой 345 мм, применяется для герметичного соединения с гидроизоляцией на основе битума, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN125

HL65

Надставной элемент с обжимным фланцем из нержавеющей стали и уплотнительным резиновым кольцом высотой 345мм.
Применяется для герметичного соединения с гидроизоляцией, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN125

HL65P

Надставной элемент из поливинилхлорида, с уплотнительным резиновым кольцом, высотой 345 мм, применяется для герметичного соединения с гидроизоляцией из ПВХ мембран, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN125

HL350.0

Надставной элемент Ø145 с профилированным фланцем, применяется для подхвата второго уровня гидроизоляции.
Подходит к кровельным воронкам серий HL62, HL64 и HL69.

HL350.1

Надставной элемент d 145 мм с обжимным фланцем, с дренажным кольцом для приема потока воды и комплектом монтажа.
Применяется для подхвата второго уровня гидроизоляции или геотекстиля на инверсионной кровле, высотой 220 мм

HL350.1H

Надставной элемент Ø145 мм с гидроизоляционным полимербитумным полотном Ø500мм.
Применяется для подхвата второго уровня гидроизоляции, высотой монтажа 200мм

HL62/5

Кровельная воронка с листвоуловителем, с теплоизоляцией, с обжимным фланцем из нержавеющей стали, с вертикальным выпуском DN 160

HL62P/5

Кровельная воронка с листвоуловителем, с теплоизоляцией, с корпусом из поливинилхлорида для приклейки ПВХ мембраны, с вертикальным выпуском DN 160

HL62.1H/5

Кровельная воронка DN160 с битумным полотном и подогревом (10-30Вт/230В)

HL62BH/5

Кровельная воронка с трапом, с теплоизоляцией, с гидроизоляционным полимербитумным полотном , с вертикальным выпуском DN 160

Сертификат соответствия на продукцию HL, каталог 31/RUS

Сертификат соответствия на продукцию HL, каталог 33/RUS

Санитарно-эпидемиологическое заключение на сифоны, трапы, сточные устройства HL

Технические параметры

Технические данные:

Присоединительные размеры:
DN160
Пропускная способность, л/с:
14.10
Срок службы:
не менее 50 лет
Вес брутто, кг:
2.31
Объем, м3:
0.0266805
Максимальная разрешенная нагрузка, т:
0.15

Материал составных частей

Корпус:
Полипропилен/Полимербитумное полотно
Листвоуловитель:
Полипропилен

Паспорт

HL62H/5

Составные части

HL170

Решетка-листвоуловитель d 170 мм

HL062.1E

Листвоуловитель

HL62H-K

Доп. оборудование

HL350

Удлинитель Ø145 мм для трапов, кровельных воронок и надставного элемента HL350, высотой 155мм

HL160

Дренажный фланец для приёма потока воды с гидроизоляции на инверсионной кровле  Ø170 мм

HL161

Дренажный фланец с переходником, предназначен для соединения лотка с кровельной воронкой на уровне гидроизоляции или соединения воронок серии HL62, HL64 и HL69 с надставными элементами серии HL65

HL175

Листвоуловитель из высококачественной стали

HL65F

Надставной элемент из полипропилена, с уплотнительным резиновым кольцом, высотой 345 мм, применяется для герметичного соединения с гидроизоляцией из FPO полотна, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN125

HL635N

Дренажный и инспекционный колодец HL635N для зеленых, гравийных крыш и террас с пластиковой рамой и навинчивающейся пластиковой решеткой. Позволяет легко производить ревизию и проверку водостоков на крыше. Высота изменяется с 68 до 200 мм. Класс нагрузки K3- макс. 300 кг.

HL0635N.2

Решётка из оцинкованной стали для инспекционного и дренажного колодца HL635N(.0). Класс нагрузки L15-A15-макс. 1,5 т.

HL0635N.3

Глухая пластмассовая крышка для дренажного и инспекционного колодца HL635N(.0), разработанная специально для кровель с ограничением скорости отведения дождевой воды.

HL636N

Удлинитель для дренажного и инспекционного колодца HL635N(.0

HL65H

Надставной элемент с гидроизоляционным полимербитумным полотном 500 х 500 мм и уплотнительным резиновым кольцом, высотой 345 мм, применяется для герметичного соединения с гидроизоляцией на основе битума, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN125

HL65

Надставной элемент с обжимным фланцем из нержавеющей стали и уплотнительным резиновым кольцом высотой 345мм.
Применяется для герметичного соединения с гидроизоляцией, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN125

HL65P

Надставной элемент из поливинилхлорида, с уплотнительным резиновым кольцом, высотой 345 мм, применяется для герметичного соединения с гидроизоляцией из ПВХ мембран, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN125

HL350.0

Надставной элемент Ø145 с профилированным фланцем, применяется для подхвата второго уровня гидроизоляции.
Подходит к кровельным воронкам серий HL62, HL64 и HL69.

HL350.1

Надставной элемент d 145 мм с обжимным фланцем, с дренажным кольцом для приема потока воды и комплектом монтажа.
Применяется для подхвата второго уровня гидроизоляции или геотекстиля на инверсионной кровле, высотой 220 мм

HL350.1H

Надставной элемент Ø145 мм с гидроизоляционным полимербитумным полотном Ø500мм.
Применяется для подхвата второго уровня гидроизоляции, высотой монтажа 200мм

Альтернативные варианты

HL62/5

Кровельная воронка с листвоуловителем, с теплоизоляцией, с обжимным фланцем из нержавеющей стали, с вертикальным выпуском DN 160

HL62P/5

Кровельная воронка с листвоуловителем, с теплоизоляцией, с корпусом из поливинилхлорида для приклейки ПВХ мембраны, с вертикальным выпуском DN 160

HL62.1H/5

Кровельная воронка DN160 с битумным полотном и подогревом (10-30Вт/230В)

HL62BH/5

Кровельная воронка с трапом, с теплоизоляцией, с гидроизоляционным полимербитумным полотном , с вертикальным выпуском DN 160

Сертификаты

Сертификат соответствия на продукцию HL, каталог 31/RUS

от 17.11.2022 г. (действителен до 16.11.2025 г.)

Сертификат соответствия № РОСС АТ.НА39.Н01221 от 17.11.2022 (действителен до 16.11.2025, изготовитель HL Hutterer & Lechner GmbH)

Сертификат соответствия на продукцию HL, каталог 33/RUS

от 05.03.2024 г. (действителен до 04.03.2027 г.)

Сертификат соответствия № РОСС RU.32748.04ЭП30.ОС16.00072 от 05.03.2024 (действителен до 04.03.2027, изготовитель HL Hutterer & Lechner GmbH)

Санитарно-эпидемиологическое заключение на сифоны, трапы, сточные устройства HL

от 15.12.2017 г. (действителен до  г.)

Экспертное заключение (по результатам санитарно-эпидемиологической экспертизы продукции) №2246г/2017 от 15.12.2017 (изготовитель HL Hutterer & Lechner GmbH)
