HL62/5

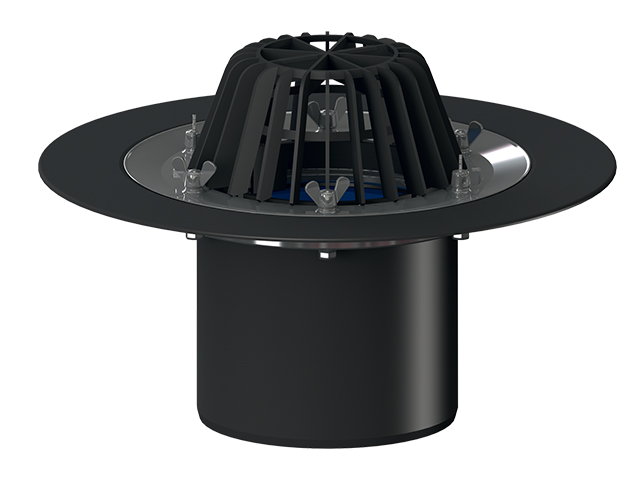

Скачать страницуКровельная воронка с листвоуловителем, с теплоизоляцией, с обжимным фланцем из нержавеющей стали, с вертикальным выпуском DN 160
Технические данные:
Материал составных частей
HL62/5
HL170
HL062.3E
HL062.4E
HL062N.4E
HL062.1E
HL62K
HL350
Удлинитель Ø145 мм для трапов, кровельных воронок и надставного элемента HL350, высотой 155мм
HL84.CU
Гидроизоляционный комплект, 220 х 155 мм состоящий из уплотнительных колец из синтетического материала и медного листа 500 х 500 мм.
HL84.E
Гидроизоляционный комплект, 220 х 155 мм состоящий из уплотнительных колец из синтетического материала и оцинкованного стального листа 500 х 500 мм.
HL160
Дренажный фланец для приёма потока воды с гидроизоляции на инверсионной кровле Ø170 мм
HL161
Дренажный фланец с переходником, предназначен для соединения лотка с кровельной воронкой на уровне гидроизоляции или соединения воронок серии HL62, HL64 и HL69 с надставными элементами серии HL65
HL175
Листвоуловитель из высококачественной стали
HL65F
Надставной элемент из полипропилена, с уплотнительным резиновым кольцом, высотой 345 мм, применяется для герметичного соединения с гидроизоляцией из FPO полотна, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN125
HL635N
Дренажный и инспекционный колодец HL635N для зеленых, гравийных крыш и террас с пластиковой рамой и навинчивающейся пластиковой решеткой. Позволяет легко производить ревизию и проверку водостоков на крыше. Высота изменяется с 68 до 200 мм. Класс нагрузки K3- макс. 300 кг.
HL0635N.1
Пластиковая решетка для дренажного и инспекционного колодца HL635N(.0) с винтами, класс нагрузки K3-макс. 300 кг.
HL635N.0
Дренажный и инспекционный колодец для зеленых, гравийных крыш и террас с пластиковым каркасом, без решетки. Позволяет легко производить ревизию и проверку водостоков на крыше. Высота изменяется с 70 до 200 мм. Можно применить с решеткой (HL0635N.1), оцинкованной металлической решеткой HL0635N.2 или HL0635N.3.
HL0635N.2
Решётка из оцинкованной стали для инспекционного и дренажного колодца HL635N(.0). Класс нагрузки L15-A15-макс. 1,5 т.
HL0635N.3
Глухая пластмассовая крышка для дренажного и инспекционного колодца HL635N(.0), разработанная специально для кровель с ограничением скорости отведения дождевой воды.
HL636N
Удлинитель для дренажного и инспекционного колодца HL635N(.0
HL65H
Надставной элемент с гидроизоляционным полимербитумным полотном 500 х 500 мм и уплотнительным резиновым кольцом, высотой 345 мм, применяется для герметичного соединения с гидроизоляцией на основе битума, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN125
HL65
Надставной элемент с обжимным фланцем из нержавеющей стали и уплотнительным резиновым кольцом высотой 345мм.
Применяется для герметичного соединения с гидроизоляцией, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN125
HL65P
Надставной элемент из поливинилхлорида, с уплотнительным резиновым кольцом, высотой 345 мм, применяется для герметичного соединения с гидроизоляцией из ПВХ мембран, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN125
HL350.0
Надставной элемент Ø145 с профилированным фланцем, применяется для подхвата второго уровня гидроизоляции.
Подходит к кровельным воронкам серий HL62, HL64 и HL69.
HL350.1
Надставной элемент d 145 мм с обжимным фланцем, с дренажным кольцом для приема потока воды и комплектом монтажа.
Применяется для подхвата второго уровня гидроизоляции или геотекстиля на инверсионной кровле, высотой 220 мм
HL350.1H
Надставной элемент Ø145 мм с гидроизоляционным полимербитумным полотном Ø500мм.
Применяется для подхвата второго уровня гидроизоляции, высотой монтажа 200мм
HL62.1/5
Кровельная воронка, с электрообогревом, с листвоуловителем, с теплоизоляцией, с обжимным фланцем из нержавеющей стали, с вертикальным выпуском DN 160
HL62P/5
Кровельная воронка с листвоуловителем, с теплоизоляцией, с корпусом из поливинилхлорида для приклейки ПВХ мембраны, с вертикальным выпуском DN 160
HL62H/5
Кровельная воронка DN160 с битумным полотном.
HL62B/5
Кровельная воронка с трапом, с теплоизоляцией, с обжимным фланцем из нержавеющей стали, с вертикальным выпуском DN 160
Технические параметры
Технические данные:
Материал составных частей
Паспорт
Составные части
HL170
Решетка-листвоуловитель d 170 мм
HL062.3E
Фланец из высококачественной стали
HL062.4E
Барашковая гайка (6 шт.)
HL062N.4E
Шестигранные гайки - 6 шт.
HL062.1E
Листвоуловитель
HL62K
Доп. оборудование
HL350
Удлинитель Ø145 мм для трапов, кровельных воронок и надставного элемента HL350, высотой 155мм
HL84.CU
Гидроизоляционный комплект, 220 х 155 мм состоящий из уплотнительных колец из синтетического материала и медного листа 500 х 500 мм.
HL84.E
Гидроизоляционный комплект, 220 х 155 мм состоящий из уплотнительных колец из синтетического материала и оцинкованного стального листа 500 х 500 мм.
HL160
Дренажный фланец для приёма потока воды с гидроизоляции на инверсионной кровле Ø170 мм
HL161
Дренажный фланец с переходником, предназначен для соединения лотка с кровельной воронкой на уровне гидроизоляции или соединения воронок серии HL62, HL64 и HL69 с надставными элементами серии HL65
HL175
Листвоуловитель из высококачественной стали
HL65F
Надставной элемент из полипропилена, с уплотнительным резиновым кольцом, высотой 345 мм, применяется для герметичного соединения с гидроизоляцией из FPO полотна, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN125
HL635N
Дренажный и инспекционный колодец HL635N для зеленых, гравийных крыш и террас с пластиковой рамой и навинчивающейся пластиковой решеткой. Позволяет легко производить ревизию и проверку водостоков на крыше. Высота изменяется с 68 до 200 мм. Класс нагрузки K3- макс. 300 кг.
HL0635N.1
Пластиковая решетка для дренажного и инспекционного колодца HL635N(.0) с винтами, класс нагрузки K3-макс. 300 кг.
HL635N.0
Дренажный и инспекционный колодец для зеленых, гравийных крыш и террас с пластиковым каркасом, без решетки. Позволяет легко производить ревизию и проверку водостоков на крыше. Высота изменяется с 70 до 200 мм. Можно применить с решеткой (HL0635N.1), оцинкованной металлической решеткой HL0635N.2 или HL0635N.3.
HL0635N.2
Решётка из оцинкованной стали для инспекционного и дренажного колодца HL635N(.0). Класс нагрузки L15-A15-макс. 1,5 т.
HL0635N.3
Глухая пластмассовая крышка для дренажного и инспекционного колодца HL635N(.0), разработанная специально для кровель с ограничением скорости отведения дождевой воды.
HL636N
Удлинитель для дренажного и инспекционного колодца HL635N(.0
HL65H
Надставной элемент с гидроизоляционным полимербитумным полотном 500 х 500 мм и уплотнительным резиновым кольцом, высотой 345 мм, применяется для герметичного соединения с гидроизоляцией на основе битума, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN125
HL65
Надставной элемент с обжимным фланцем из нержавеющей стали и уплотнительным резиновым кольцом высотой 345мм.
Применяется для герметичного соединения с гидроизоляцией, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN125
HL65P
Надставной элемент из поливинилхлорида, с уплотнительным резиновым кольцом, высотой 345 мм, применяется для герметичного соединения с гидроизоляцией из ПВХ мембран, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN125
HL350.0
Надставной элемент Ø145 с профилированным фланцем, применяется для подхвата второго уровня гидроизоляции.
Подходит к кровельным воронкам серий HL62, HL64 и HL69.
HL350.1
Надставной элемент d 145 мм с обжимным фланцем, с дренажным кольцом для приема потока воды и комплектом монтажа.
Применяется для подхвата второго уровня гидроизоляции или геотекстиля на инверсионной кровле, высотой 220 мм
HL350.1H
Надставной элемент Ø145 мм с гидроизоляционным полимербитумным полотном Ø500мм.
Применяется для подхвата второго уровня гидроизоляции, высотой монтажа 200мм
Альтернативные варианты
HL62.1/5
Кровельная воронка, с электрообогревом, с листвоуловителем, с теплоизоляцией, с обжимным фланцем из нержавеющей стали, с вертикальным выпуском DN 160
HL62P/5
Кровельная воронка с листвоуловителем, с теплоизоляцией, с корпусом из поливинилхлорида для приклейки ПВХ мембраны, с вертикальным выпуском DN 160
HL62H/5
Кровельная воронка DN160 с битумным полотном.
HL62B/5
Кровельная воронка с трапом, с теплоизоляцией, с обжимным фланцем из нержавеющей стали, с вертикальным выпуском DN 160
Сертификаты
Сертификат соответствия на продукцию HL, каталог 31/RUS
от 17.11.2022 г. (действителен до 16.11.2025 г.)
Сертификат соответствия № РОСС АТ.НА39.Н01221 от 17.11.2022 (действителен до 16.11.2025, изготовитель HL Hutterer & Lechner GmbH)
Сертификат соответствия на продукцию HL, каталог 33/RUS
от 05.03.2024 г. (действителен до 04.03.2027 г.)
Сертификат соответствия № РОСС RU.32748.04ЭП30.ОС16.00072 от 05.03.2024 (действителен до 04.03.2027, изготовитель HL Hutterer & Lechner GmbH)
Санитарно-эпидемиологическое заключение на сифоны, трапы, сточные устройства HL
от 15.12.2017 г. (действителен до г.)
Экспертное заключение (по результатам санитарно-эпидемиологической экспертизы продукции) №2246г/2017 от 15.12.2017 (изготовитель HL Hutterer & Lechner GmbH)
