HL5100TG

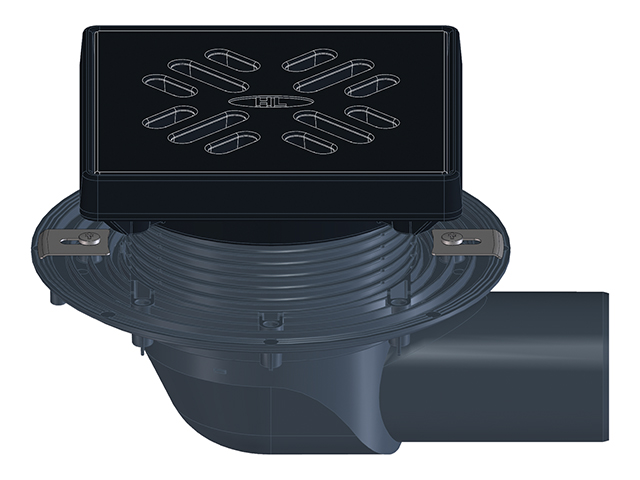

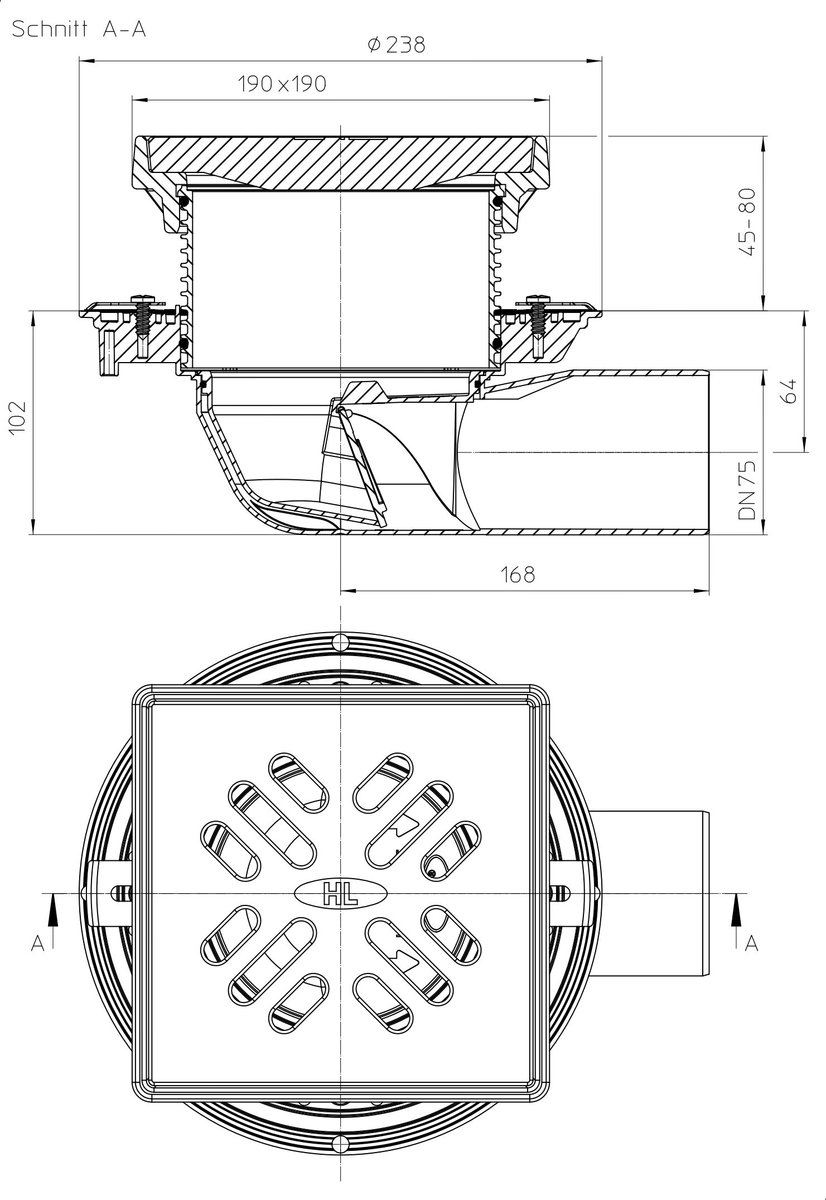

Скачать страницуТрап (воронка) для балконов и террас с горизонтальным выпуском, с решеткой из чугуна 175х175 и подрамником из чугуна 190x190 мм, незамерзающим запахозапирающим устройством для предотвращения проникновения запаха, DN75. В комплект входят монтажная заглушка и фиксирующие планки.
Технические данные:
Материал составных частей
HL5100TG
HL05100T.0E
HL05100.4E
HL03910G.1E
HL03910G.2E
HL619
HL01093D
HL03100.0E
HL5100TK
HL8500
Надставной элемент высотой 226мм с тарелкой для возможности заделки гидроизоляционного слоя, с резиновым уплотнительным кольцом
HL8500H
Надставной элемент высотой 200мм с полимербитумным полотном для приварки битумной гидроизоляции, с резиновым уплотнительным кольцом
HL8300.0
Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали с резиновым уплотнительным кольцом и комплекта саморезов
HL8300
Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали с EPDM мембраной, резинового уплотнительного кольца и комплекта саморезов
HL8300.H
Гидроизоляционный комплект, состоящий из обжимной фланец из нержавеющей стали с гидроизоляционным полимербитумным полотном, резинового уплотнительного кольца и комплекта саморезов
HL8300.M
Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали, резинового уплотнительного кольца, полотна из термопластичного эластомера для наклеивания керамических покрытий на тонкий слой мастики или нанесения двухкомпонентной эпоксидной смолы и комплекта саморезов
HL8300.P
Гидроизоляционный комплект для мембран ПВХ d 350мм, включающий винты (8 шт.) и уплотнительное кольцо.
HL8300.PP
Гидроизоляционный комплект для мембран из ПП (FPO) d 350мм, включающий винты (8 шт.) и уплотнительное кольцо.
HL157
Листвоуловитель, подходит к трапам для внутренних помещений серии HL3100T и HL5100T
HL9/7/8
Переходник с поливинилхлорида (ПВХ), полипропилена (ПП) DN 75 на чугун, свинец, сталь DN 80
HL9/7
Переходник DN75 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь
HL9/7/1
Переходник DN75/110 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь
HL150
Дренажное кольцо для трапов серии HL3100T и HL5100T
HL151
Плоский листвоуловитель к трапам для балконов и террас серии HL3100T и HL5100T
HL152
Утеплитель для трапов серии HL5100T с соединительными болтами и шайбами
HL155
Комплект для трапов серии HL5100T состоящий из теплоизоляции и электрообогрева с крепежными болтами и шайбами. Мощность 18 Ватт, напряжение 230 Вольт.
HL3400
Удлинитель для трапов серии HL3100 и HL5100, высотой 226мм
HL5100THG
Трап для балконов и террас с приварным полимербитумным полотном, с решеткой из чугуна 175х175 мм в подрамнике из чугуна 190х190 мм, незамерзающим запахозапирающим устройством для предотвращения проникновения запаха, с горизонтальным выпуском DN75. В комплект входят плоский листвоуловитель и фиксирующие планки.
HL5100T
Трап с решеткой из нержавеющей стали 138*138 мм в подрамнике из нержавеющей стали 145*145 мм, незамерзающим запахозапирающим утсройством для предотвращения проникновения запаха, Q=2,5-2,9 л/с, с горизонтальным выпуском
HL5100TH
Трап для балконов и террас с приварным полимербитумным полотном, с решеткой из нержавеющей стали 138*138 мм в подрамнике из нержавеющей стали 145*145 мм, незамерзающим запахозапирающим затвором для предотвращения проникновения запаха, с горизонтальным выпуском DN75. В комплекте монтажная заглушка, плоский листвоуловитель и крепёжные лапки.
Технические параметры
Технические данные:
Материал составных частей
Паспорт

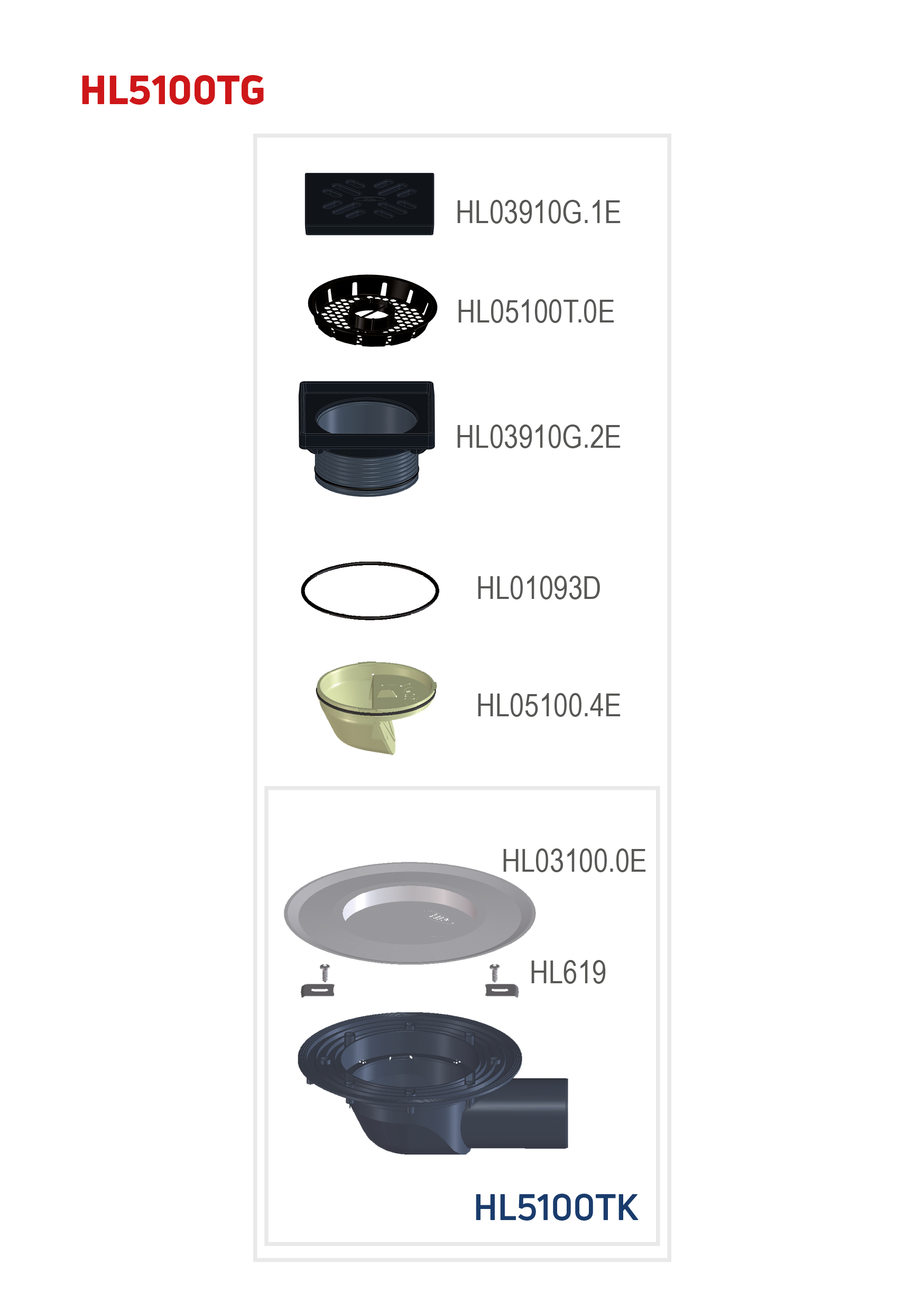

Составные части
HL05100T.0E
Песколовка (HL3100T / HL5100T)
HL05100.4E
для HL5100Т
HL03910G.1E
HL03910G.2E
HL619
Фиксирующие планки "FixIT" для фиксирования надставных элементов или насадных подрамников к трапам HL для внутренних помещений или к большим трапам
HL01093D
HL03100.0E

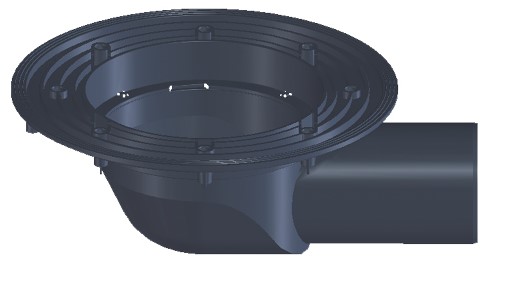

HL5100TK
Корпус трапа
Доп. оборудование
HL8500
Надставной элемент высотой 226мм с тарелкой для возможности заделки гидроизоляционного слоя, с резиновым уплотнительным кольцом
HL8500H
Надставной элемент высотой 200мм с полимербитумным полотном для приварки битумной гидроизоляции, с резиновым уплотнительным кольцом
HL8300.0
Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали с резиновым уплотнительным кольцом и комплекта саморезов
HL8300
Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали с EPDM мембраной, резинового уплотнительного кольца и комплекта саморезов
HL8300.H
Гидроизоляционный комплект, состоящий из обжимной фланец из нержавеющей стали с гидроизоляционным полимербитумным полотном, резинового уплотнительного кольца и комплекта саморезов
HL8300.M
Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали, резинового уплотнительного кольца, полотна из термопластичного эластомера для наклеивания керамических покрытий на тонкий слой мастики или нанесения двухкомпонентной эпоксидной смолы и комплекта саморезов
HL8300.P
Гидроизоляционный комплект для мембран ПВХ d 350мм, включающий винты (8 шт.) и уплотнительное кольцо.
HL8300.PP
Гидроизоляционный комплект для мембран из ПП (FPO) d 350мм, включающий винты (8 шт.) и уплотнительное кольцо.
HL157
Листвоуловитель, подходит к трапам для внутренних помещений серии HL3100T и HL5100T
HL9/7/8
Переходник с поливинилхлорида (ПВХ), полипропилена (ПП) DN 75 на чугун, свинец, сталь DN 80
HL9/7
Переходник DN75 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь
HL9/7/1
Переходник DN75/110 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь
HL150
Дренажное кольцо для трапов серии HL3100T и HL5100T
HL151
Плоский листвоуловитель к трапам для балконов и террас серии HL3100T и HL5100T
HL152
Утеплитель для трапов серии HL5100T с соединительными болтами и шайбами
HL155
Комплект для трапов серии HL5100T состоящий из теплоизоляции и электрообогрева с крепежными болтами и шайбами. Мощность 18 Ватт, напряжение 230 Вольт.
HL3400
Удлинитель для трапов серии HL3100 и HL5100, высотой 226мм
Альтернативные варианты
HL5100THG
Трап для балконов и террас с приварным полимербитумным полотном, с решеткой из чугуна 175х175 мм в подрамнике из чугуна 190х190 мм, незамерзающим запахозапирающим устройством для предотвращения проникновения запаха, с горизонтальным выпуском DN75. В комплект входят плоский листвоуловитель и фиксирующие планки.
HL5100T
Трап с решеткой из нержавеющей стали 138*138 мм в подрамнике из нержавеющей стали 145*145 мм, незамерзающим запахозапирающим утсройством для предотвращения проникновения запаха, Q=2,5-2,9 л/с, с горизонтальным выпуском
HL5100TH
Трап для балконов и террас с приварным полимербитумным полотном, с решеткой из нержавеющей стали 138*138 мм в подрамнике из нержавеющей стали 145*145 мм, незамерзающим запахозапирающим затвором для предотвращения проникновения запаха, с горизонтальным выпуском DN75. В комплекте монтажная заглушка, плоский листвоуловитель и крепёжные лапки.
Сертификаты
Сертификат соответствия на продукцию HL, каталог 31/RUS
от 17.11.2022 г. (действителен до 16.11.2025 г.)
Сертификат соответствия № РОСС АТ.НА39.Н01221 от 17.11.2022 (действителен до 16.11.2025, изготовитель HL Hutterer & Lechner GmbH)
Сертификат соответствия на продукцию HL, каталог 33/RUS
от 05.03.2024 г. (действителен до 04.03.2027 г.)
Сертификат соответствия № РОСС RU.32748.04ЭП30.ОС16.00072 от 05.03.2024 (действителен до 04.03.2027, изготовитель HL Hutterer & Lechner GmbH)
Санитарно-эпидемиологическое заключение на сифоны, трапы, сточные устройства HL
от 15.12.2017 г. (действителен до г.)
Экспертное заключение (по результатам санитарно-эпидемиологической экспертизы продукции) №2246г/2017 от 15.12.2017 (изготовитель HL Hutterer & Lechner GmbH)
