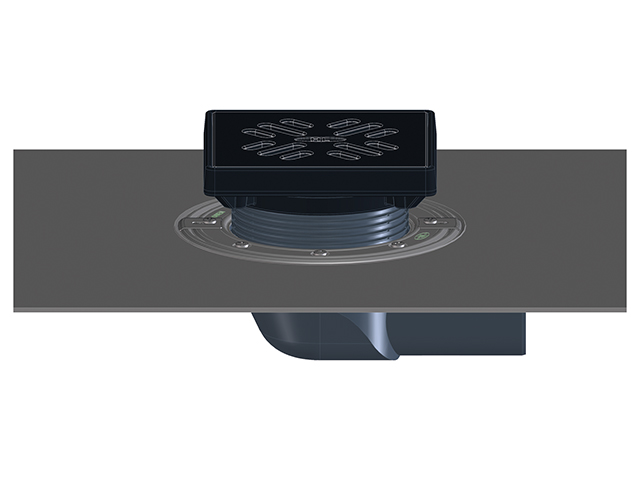

Трап с приварным полимербитумным полотном, с решеткой из чугуна 175х175 мм в подрамнике из чугуна 190х190 мм, незамерзающим запахозапирающим устройством для предотвращения проникновения запаха, Q=2,9 л/с, с горизонтальным выпуском

Технические данные:

Высота монтажа:
102 мм (147-182 мм)
Присоединительные размеры:
DN75
Пропускная способность, л/с:
2.9
Срок службы:
не менее 50 лет
Вес брутто, кг:
14.172
Надставной элемент:
45-80 мм/190x190 мм
Объем, м3:
0.038262336
Решетка:
175x175 мм
Максимальная разрешенная нагрузка, т:
15

Материал составных частей

Запахозапирающее устройство:
ABS
Корпус:
Полипропилен/Полимербитумное полотно
Материал решётки:
Чугун
Надставной элемент:
Полипропилен
Подрамник:
Чугун

HL5100THG

HL05100.4E

HL151

HL03910G.1E

HL03910G.2E

HL619

HL8500

Надставной элемент высотой 226мм с тарелкой для возможности заделки гидроизоляционного слоя, с резиновым уплотнительным кольцом

HL8500H

Надставной элемент высотой 200мм с полимербитумным полотном для приварки битумной гидроизоляции, с резиновым уплотнительным кольцом

HL8300.0

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали с резиновым уплотнительным кольцом и комплекта саморезов

HL8300

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали с EPDM мембраной, резинового уплотнительного кольца и комплекта саморезов

HL8300.H

Гидроизоляционный комплект, состоящий из обжимной фланец из нержавеющей стали с гидроизоляционным полимербитумным полотном, резинового уплотнительного кольца и комплекта саморезов

HL8300.M

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали, резинового уплотнительного кольца, полотна из термопластичного эластомера для наклеивания керамических покрытий на тонкий слой мастики или нанесения двухкомпонентной эпоксидной смолы и комплекта саморезов

HL157

Листвоуловитель, подходит к трапам для внутренних помещений серии HL3100T и HL5100T

HL9/7

Переходник DN75 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/7/1

Переходник DN75/110 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL150

Дренажное кольцо для трапов серии HL3100T и HL5100T

HL151

Плоский листвоуловитель к трапам для балконов и террас серии HL3100T и HL5100T

HL152

Утеплитель для трапов серии HL5100T с соединительными болтами и шайбами

HL155

Комплект для трапов серии HL5100T состоящий из теплоизоляции и электрообогрева с крепежными болтами и шайбами. Мощность 18 Ватт, напряжение 230 Вольт.

HL3400

Удлинитель для трапов серии HL3100 и HL5100, высотой 226мм

Сертификат соответствия на продукцию HL, каталог 31/RUS

Сертификат соответствия на продукцию HL, каталог 33/RUS

Санитарно-эпидемиологическое заключение на сифоны, трапы, сточные устройства HL

Технические параметры

Технические данные:

Высота монтажа:
102 мм (147-182 мм)
Присоединительные размеры:
DN75
Пропускная способность, л/с:
2.9
Срок службы:
не менее 50 лет
Вес брутто, кг:
14.172
Надставной элемент:
45-80 мм/190x190 мм
Объем, м3:
0.038262336
Решетка:
175x175 мм
Максимальная разрешенная нагрузка, т:
15

Материал составных частей

Запахозапирающее устройство:
ABS
Корпус:
Полипропилен/Полимербитумное полотно
Материал решётки:
Чугун
Надставной элемент:
Полипропилен
Подрамник:
Чугун

Паспорт

HL5100THG

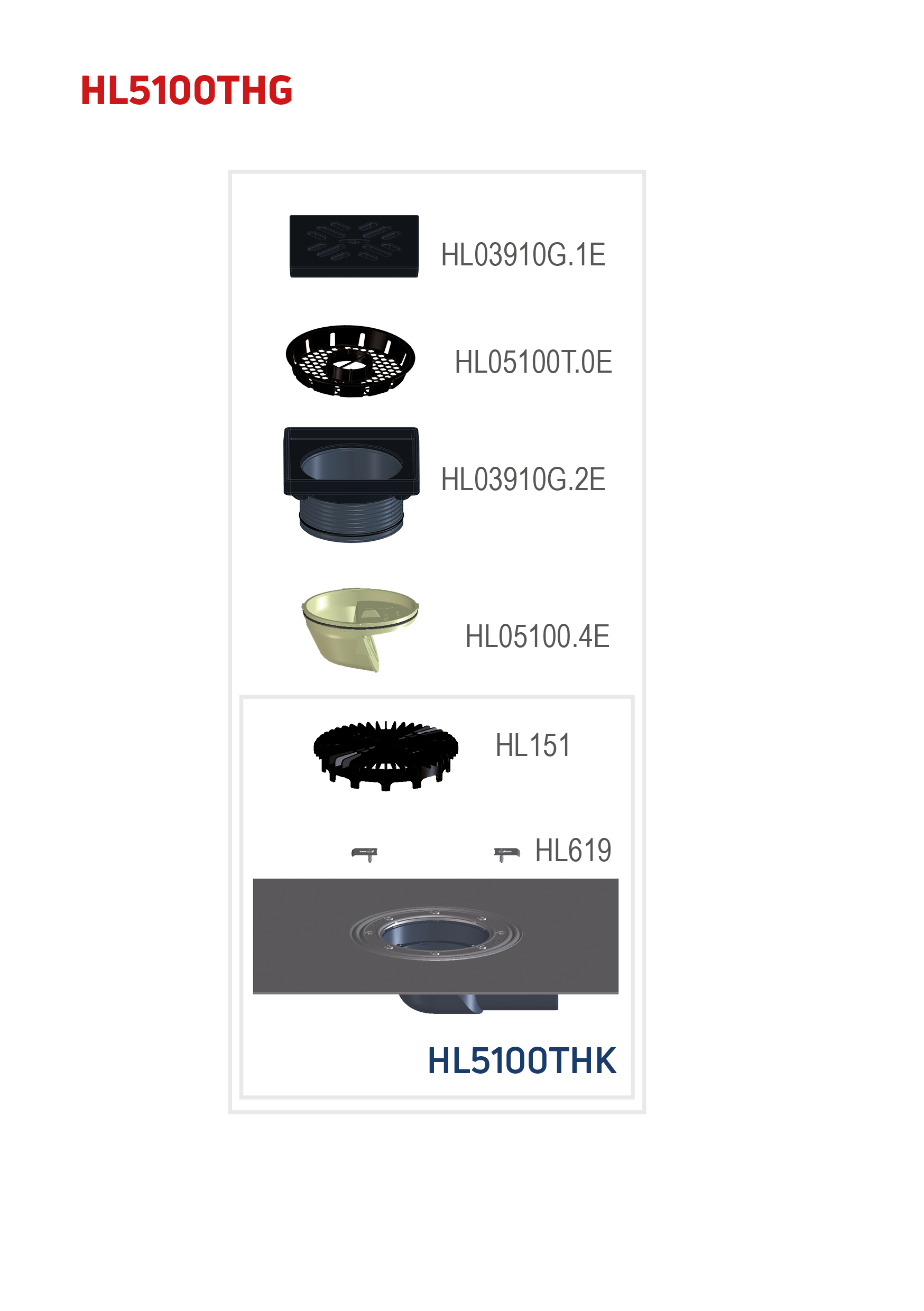

Составные части

HL05100.4E

для HL5100Т

HL151

Плоский листвоуловитель к трапам для балконов и террас серии HL3100T и HL5100T

HL03910G.1E

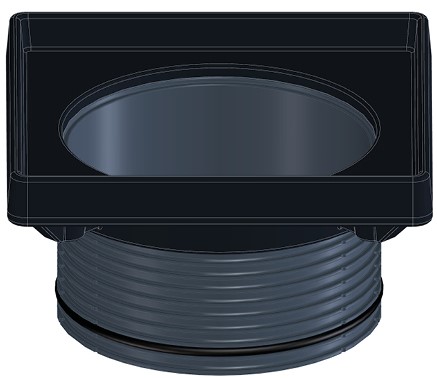

HL03910G.2E

HL619

Фиксирующие планки "FixIT" для фиксирования надставных элементов или насадных подрамников к трапам HL для внутренних помещений или к большим трапам

Доп. оборудование

HL8500

Надставной элемент высотой 226мм с тарелкой для возможности заделки гидроизоляционного слоя, с резиновым уплотнительным кольцом

HL8500H

Надставной элемент высотой 200мм с полимербитумным полотном для приварки битумной гидроизоляции, с резиновым уплотнительным кольцом

HL8300.0

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали с резиновым уплотнительным кольцом и комплекта саморезов

HL8300

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали с EPDM мембраной, резинового уплотнительного кольца и комплекта саморезов

HL8300.H

Гидроизоляционный комплект, состоящий из обжимной фланец из нержавеющей стали с гидроизоляционным полимербитумным полотном, резинового уплотнительного кольца и комплекта саморезов

HL8300.M

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали, резинового уплотнительного кольца, полотна из термопластичного эластомера для наклеивания керамических покрытий на тонкий слой мастики или нанесения двухкомпонентной эпоксидной смолы и комплекта саморезов

HL157

Листвоуловитель, подходит к трапам для внутренних помещений серии HL3100T и HL5100T

HL9/7

Переходник DN75 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/7/1

Переходник DN75/110 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL150

Дренажное кольцо для трапов серии HL3100T и HL5100T

HL151

Плоский листвоуловитель к трапам для балконов и террас серии HL3100T и HL5100T

HL152

Утеплитель для трапов серии HL5100T с соединительными болтами и шайбами

HL155

Комплект для трапов серии HL5100T состоящий из теплоизоляции и электрообогрева с крепежными болтами и шайбами. Мощность 18 Ватт, напряжение 230 Вольт.

HL3400

Удлинитель для трапов серии HL3100 и HL5100, высотой 226мм

Сертификаты

Сертификат соответствия на продукцию HL, каталог 31/RUS

от 17.11.2022 г. (действителен до 16.11.2025 г.)

Сертификат соответствия № РОСС АТ.НА39.Н01221 от 17.11.2022 (действителен до 16.11.2025, изготовитель HL Hutterer & Lechner GmbH)

Сертификат соответствия на продукцию HL, каталог 33/RUS

от 05.03.2024 г. (действителен до 04.03.2027 г.)

Сертификат соответствия № РОСС RU.32748.04ЭП30.ОС16.00072 от 05.03.2024 (действителен до 04.03.2027, изготовитель HL Hutterer & Lechner GmbH)

Санитарно-эпидемиологическое заключение на сифоны, трапы, сточные устройства HL

от 15.12.2017 г. (действителен до  г.)

Экспертное заключение (по результатам санитарно-эпидемиологической экспертизы продукции) №2246г/2017 от 15.12.2017 (изготовитель HL Hutterer & Lechner GmbH)
