Продукция

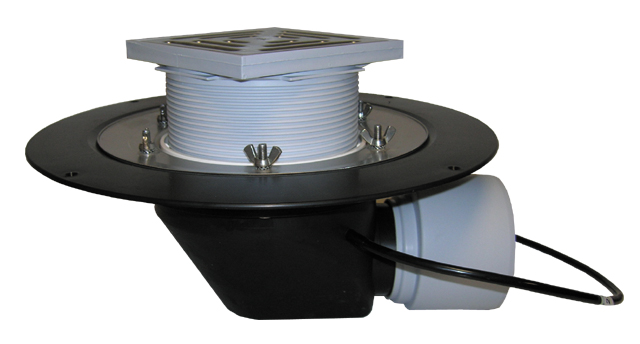

Кровельная воронка с горизонтальным выпуском с надставным элементом из ПП и решеткой из нержавеющей стали с электрообогревом от сети 220В мощностью 10-30Вт

Технические данные:

Высота монтажа:
167 мм
Присоединительные размеры:
DN75/110
Пропускная способность, л/с:
3.7
Срок службы:
не менее 50 лет
Вес брутто, кг:
2.5
Надставной элемент:
12-65мм/148x148мм
Объем, м3:
0.017209625
Решетка:
137x137 мм
Максимальная разрешенная нагрузка, т:
0.3

Материал составных частей

Гайки:
Нержавеющая сталь
Дренажное кольцо:
Полипропилен
Корпус:
Полипропилен/Полимербитумное полотно
Материал решётки:
Нержавеющая сталь
Надставной элемент:
Полипропилен
Обжимной фланец:
Нержавеющая сталь

HL64.1B

HL170

HL062.1E

HL0317.1E

HL062B.2E

HL0317.4E

HL062.3E

HL062.4E

HL64-K

HL350

Удлинитель для трапов, кровельных воронок и надставного элемента HL350, высотой 155мм

HL84.CU

Уплотнительный комплект с медным листом d 500мм

HL84.E

Уплотнительный комплект со сцинкованым стальным листом d 500мм.

HL84.H

Уплотнительный комплект с битумным полотном d 500мм.

HL160

Дренажный фланец для приёма потока воды с гидроизоляции на инверсионной кровле, Ø 170

HL161

Дренажный фланец с переходником, предназначен для соединения лотка с кровельной воронкой на уровне гидроизоляции или соединения воронки с надставными элементами серии HL65

HL65F

Надставной элемент из полипропилена, с уплотнительным резиновым кольцом, высотой 345мм, применяется для герметичного соединения с гидроизоляцией из FPO полотна, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN 125

HL9/7/8

Переходник с поливинилхлорида (ПВХ), полипропилена (ПП) DN 75 на чугун, свинец, сталь DN 80

HL635N

Дренажный и инспекционный колодец для "зелёных" и эксплуатируемых кровель и кровель с пригрузом из гравия, с пластиковым подрамником и пластиковой решёткой

HL0635N.2

Решётка из оцинкованной стали для дренажного и инспекционного колодца HL635N(.0)

HL0635N.3

Глухая пластмассовая крышка для дренажного и инспекционного колодца HL635N(.0)

HL636N

Удлинитель для дренажного и инспекционного колодца HL635N(.0

HL9/1

Переходник c поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/7

Переходник с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/7/1

Переходник с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL66

Надставной элемент с решеткой из нержавеющей стали "Quadra" 150*150мм с двумя винтами, высотой 205мм, максимальная нагрузка до1,5 тонн, DN 145

HL66Q

Надставной элемент с решеткой из нержавеющей стали "Quadra" 150*150мм с двумя винтами, высотой 205мм, максимальная нагрузка до1,5 тонн, DN 145

HL65H

Надставной элемент с гидроизоляционным полимербитумным полотном и уплотнительным резиновым кольцом, высотой 345мм, применяется для герметичного соединения с гидроизоляцией на основе битума, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN 125

HL66.1

Надставной элемент с решеткой из нержавеющей стали "Quadra" 150*150мм с двумя винтами, с поверхностью, которая препятствует скольжению, высотой 205мм, максимальная нагрузка до 1,5 тонн, DN 145

HL67

Надставной элемент с круглой решеткой в подрамнике из нержавеющей стали диаметром 155мм, высотой 150мм, максимальная нагрузка до 300кг, DN 145

HL66P

Надставной элемент с решеткой из нержавеющей стали, с монтажной консолью 206х206мм из поливинилхлорида для соединения с напольным покрытием из ПВХ, высотой 90мм

HL65

Надставной элемент с обжимным фланцем из нержавеющей стали и уплотнительным резиновым кольцом, высотой 345мм, применяется для герметичного соединения с гидроизоляцией, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN 125

HL65P

Надставной элемент из поливинилхлорида, с уплотнительным резиновым кольцом, высотой 345мм, применяется для герметичного соединения с гидроизоляцией из ПВХ мембран, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN 125

HL350.0

Надставной элемент с профилированным фланцем, применяется для подхвата второго уровня гидроизоляции

HL350.1

Надставной элемент с обжимным фланцем, с дренажным кольцом для приема потока воды и комплектом монтажа, применяется для подхвата второго уровня гидроизоляции или геотекстиля на инверсионной кровле, высотой 220мм

HL64.1

Кровельная воронка DN75/110 горизонтальный выпуск с зажимным элементом и подогревом (10-30Вт/230В).

HL64B

Кровельная воронка DN75/110 горизонтальный с зажимным элементом. Проходная - 148х148мм/137х137мм

HL64.1BH

Кровельная воронка DN75/110 горизонтальный с битумным полотном и подогревом (10-30Вт/230В). Проходная - 148х148мм/137х137мм.

Сертификат соответствия на продукцию HL российского производства OOO "ХЛ-РУС" каталог 31/RUS

Сертификат соответствия на продукцию HL российского производства OOO "ХЛ-РУС" каталог 33/RUS

Сертификат соответствия на воронки с электрообогревом серии HL62 (изготовитель ООО "ХЛ-РУС")

Декларация о соответствии на кровельные воронки с электрообогревом (изготовитель HL Hutterer & Lechner GmbH)

Технические параметры

Технические данные:

Высота монтажа:
167 мм
Присоединительные размеры:
DN75/110
Пропускная способность, л/с:
3.7
Срок службы:
не менее 50 лет
Вес брутто, кг:
2.5
Надставной элемент:
12-65мм/148x148мм
Объем, м3:
0.017209625
Решетка:
137x137 мм
Максимальная разрешенная нагрузка, т:
0.3

Материал составных частей

Гайки:
Нержавеющая сталь
Дренажное кольцо:
Полипропилен
Корпус:
Полипропилен/Полимербитумное полотно
Материал решётки:
Нержавеющая сталь
Надставной элемент:
Полипропилен
Обжимной фланец:
Нержавеющая сталь

Паспорт

HL64.1B

Составные части

HL170

Решетка-листвоуловитель d 170 мм

HL062.1E

Листвоуловитель

HL0317.1E

Решетка из нержавеющей стали 138*138 мм

HL062B.2E

Надставной элемент из полипропилена Ø 145 мм

HL0317.4E

Переходник

HL062.3E

Фланец из высококачественной стали

HL062.4E

Барашковая гайка (6 шт.)

HL64-K

корпус

Доп. оборудование

HL350

Удлинитель для трапов, кровельных воронок и надставного элемента HL350, высотой 155мм

HL84.CU

Уплотнительный комплект с медным листом d 500мм

HL84.E

Уплотнительный комплект со сцинкованым стальным листом d 500мм.

HL84.H

Уплотнительный комплект с битумным полотном d 500мм.

HL160

Дренажный фланец для приёма потока воды с гидроизоляции на инверсионной кровле, Ø 170

HL161

Дренажный фланец с переходником, предназначен для соединения лотка с кровельной воронкой на уровне гидроизоляции или соединения воронки с надставными элементами серии HL65

HL65F

Надставной элемент из полипропилена, с уплотнительным резиновым кольцом, высотой 345мм, применяется для герметичного соединения с гидроизоляцией из FPO полотна, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN 125

HL9/7/8

Переходник с поливинилхлорида (ПВХ), полипропилена (ПП) DN 75 на чугун, свинец, сталь DN 80

HL635N

Дренажный и инспекционный колодец для "зелёных" и эксплуатируемых кровель и кровель с пригрузом из гравия, с пластиковым подрамником и пластиковой решёткой

HL0635N.2

Решётка из оцинкованной стали для дренажного и инспекционного колодца HL635N(.0)

HL0635N.3

Глухая пластмассовая крышка для дренажного и инспекционного колодца HL635N(.0)

HL636N

Удлинитель для дренажного и инспекционного колодца HL635N(.0

HL9/1

Переходник c поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/7

Переходник с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/7/1

Переходник с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL66

Надставной элемент с решеткой из нержавеющей стали "Quadra" 150*150мм с двумя винтами, высотой 205мм, максимальная нагрузка до1,5 тонн, DN 145

HL66Q

Надставной элемент с решеткой из нержавеющей стали "Quadra" 150*150мм с двумя винтами, высотой 205мм, максимальная нагрузка до1,5 тонн, DN 145

HL65H

Надставной элемент с гидроизоляционным полимербитумным полотном и уплотнительным резиновым кольцом, высотой 345мм, применяется для герметичного соединения с гидроизоляцией на основе битума, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN 125

HL66.1

Надставной элемент с решеткой из нержавеющей стали "Quadra" 150*150мм с двумя винтами, с поверхностью, которая препятствует скольжению, высотой 205мм, максимальная нагрузка до 1,5 тонн, DN 145

HL67

Надставной элемент с круглой решеткой в подрамнике из нержавеющей стали диаметром 155мм, высотой 150мм, максимальная нагрузка до 300кг, DN 145

HL66P

Надставной элемент с решеткой из нержавеющей стали, с монтажной консолью 206х206мм из поливинилхлорида для соединения с напольным покрытием из ПВХ, высотой 90мм

HL65

Надставной элемент с обжимным фланцем из нержавеющей стали и уплотнительным резиновым кольцом, высотой 345мм, применяется для герметичного соединения с гидроизоляцией, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN 125

HL65P

Надставной элемент из поливинилхлорида, с уплотнительным резиновым кольцом, высотой 345мм, применяется для герметичного соединения с гидроизоляцией из ПВХ мембран, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN 125

HL350.0

Надставной элемент с профилированным фланцем, применяется для подхвата второго уровня гидроизоляции

HL350.1

Надставной элемент с обжимным фланцем, с дренажным кольцом для приема потока воды и комплектом монтажа, применяется для подхвата второго уровня гидроизоляции или геотекстиля на инверсионной кровле, высотой 220мм

Альтернативные варианты

HL64.1

Кровельная воронка DN75/110 горизонтальный выпуск с зажимным элементом и подогревом (10-30Вт/230В).

HL64B

Кровельная воронка DN75/110 горизонтальный с зажимным элементом. Проходная - 148х148мм/137х137мм

HL64.1BH

Кровельная воронка DN75/110 горизонтальный с битумным полотном и подогревом (10-30Вт/230В). Проходная - 148х148мм/137х137мм.

Сертификаты

Сертификат соответствия на продукцию HL российского производства OOO "ХЛ-РУС" каталог 31/RUS

от 17.11.2022 г. (действителен до 16.11.2025 г.)

Сертификат соответствия № РОСС.RU.НА39.H001225 от 17.11.2022 (действителен до 16.11.2025, изготовитель ООО "ХЛ-РУС")

Сертификат соответствия на продукцию HL российского производства OOO "ХЛ-РУС" каталог 33/RUS

от 22.01.2024 г. (действителен до 21.01.2027 г.)

Сертификат соответствия № РОСС RU.32001.04ИБФ1.ОСП28.46008 от 22.01.2024 (действителен до 21.01.2027, изготовитель ООО "ХЛ-РУС")

Сертификат соответствия на воронки с электрообогревом серии HL62 (изготовитель ООО "ХЛ-РУС")

от 23.03.2021 г. (действителен до 22.03.2026 г.)

Сертификат соответствия № ЕАЭС RU C-RU.ПФ02.В.03829/21 выдан на основании протоколов испытаний №51Х/Н-19.03/21, №52Х/Н-19.03/21 от 19.03.21 и распространяется на продукцию фирмы ХЛ: Воронки с электрообогревом серии HL62

Декларация о соответствии на кровельные воронки с электрообогревом (изготовитель HL Hutterer & Lechner GmbH)

от 09.03.2022 г. (действителен до 01.03.2025 г.)

Декларация о соответствии ЕАЭС № RU Д-АТ.PA02.В.19137/22 от 09.03.2022 (действителен до 01.03.2025, изготовитель HL Hutterer & Lechner GmbH)
